7 | Монтаж
Руководство по применению для установщика
77
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

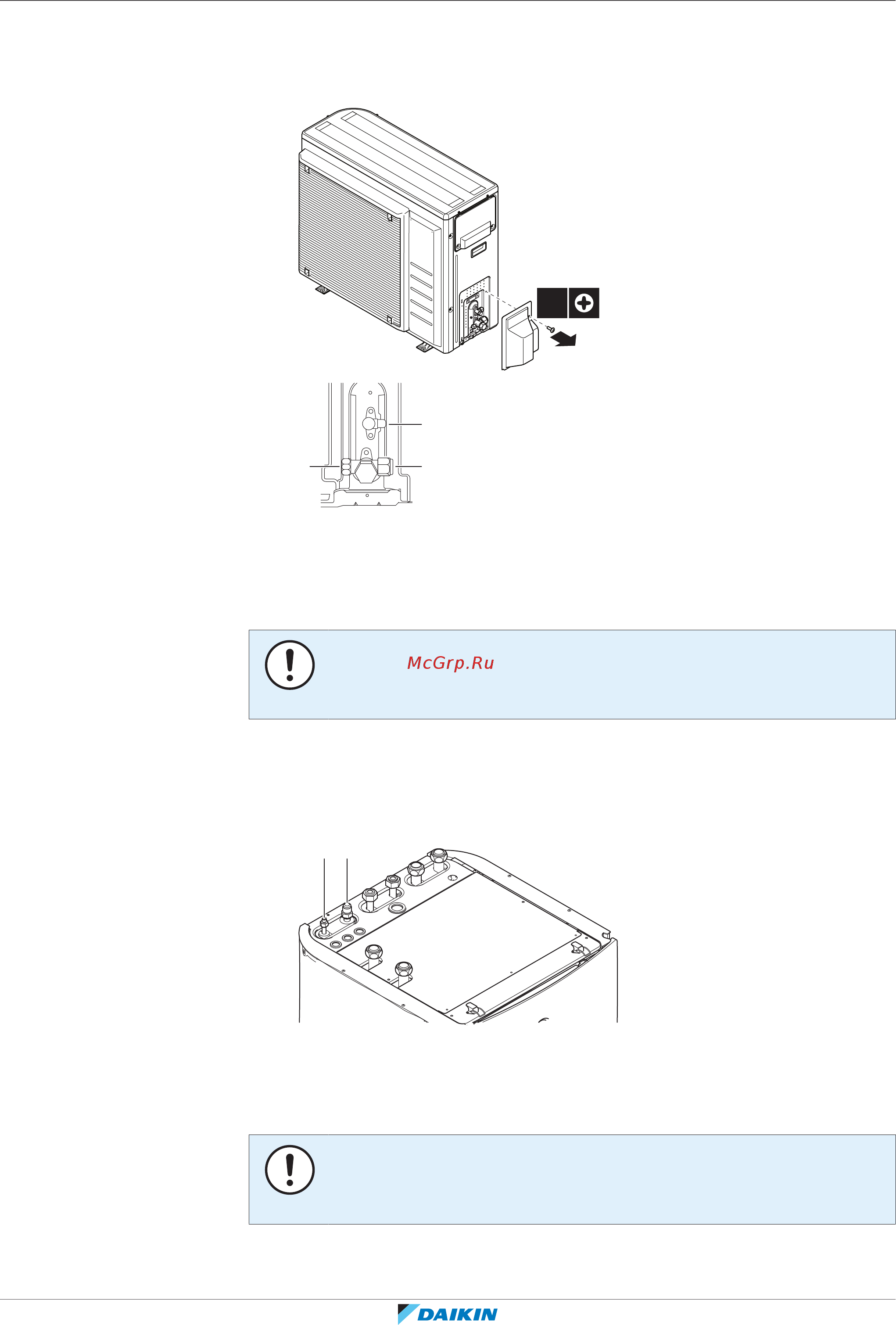

7.5.8 Подсоединение трубопровода хладагента к наружному блоку
1 Соедините патрубок жидкого хладагента внутреннего блока с
жидкостным запорным вентилем наружного блока.
1×
a
b
c
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего блока с
запорным вентилем газообразного хладагента наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.
7.5.9 Соединение трубопровода хладагента с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного агрегата к
соединению жидкого хладагента внутреннего агрегата.
b
a
a Соединение жидкого хладагента
b Соединение газообразного хладагента
2 Подсоедините газовый запорный клапан наружного агрегата к
соединению газообразного хладагента внутреннего агрегата.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.
