3 | Информация о блоке
Руководство по применению для установщика
18
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

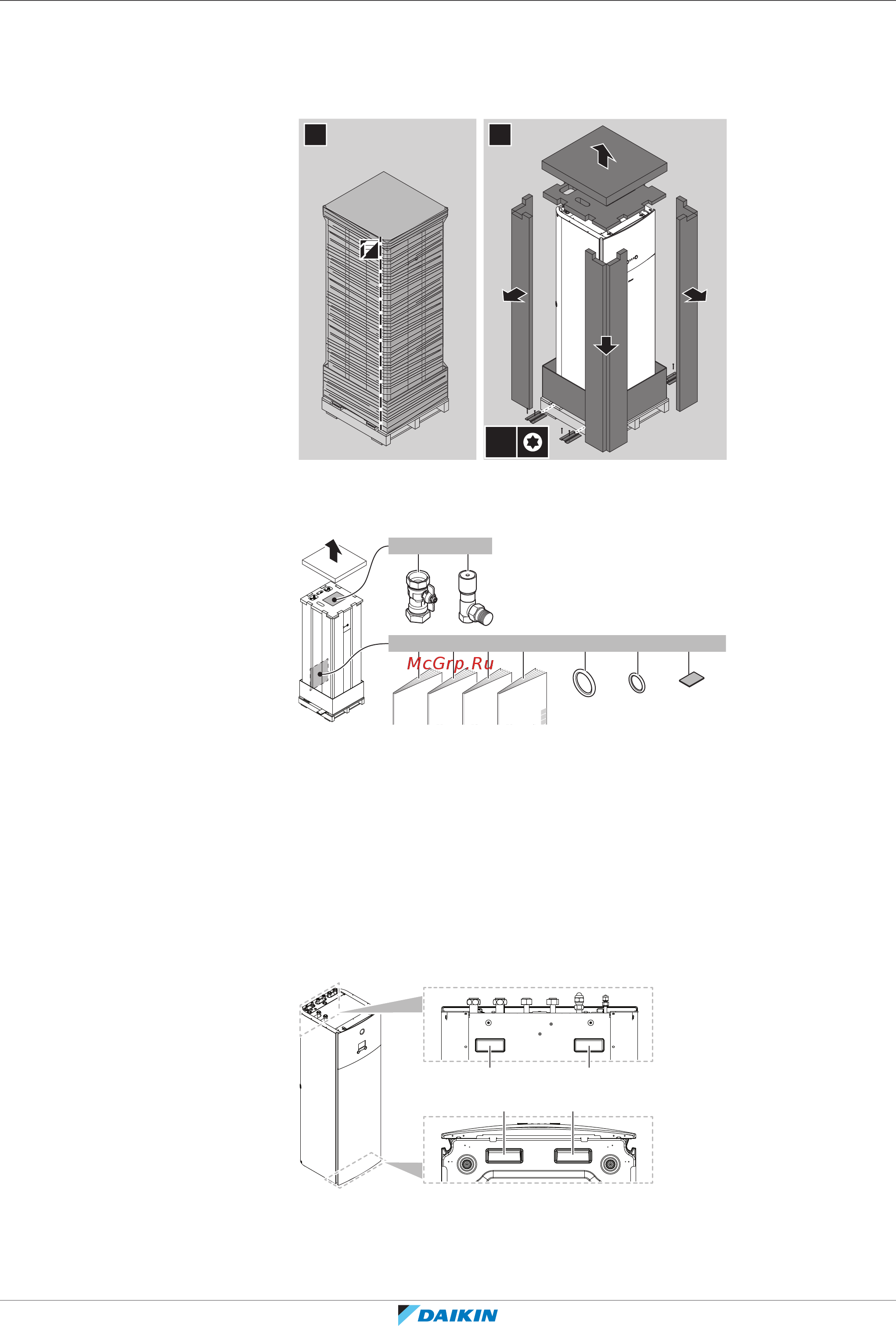

3.3 Внутренний блок
3.3.1 Чтобы распаковать внутренний агрегат
1 2
8×
3.3.2 Снятие аксессуаров с внутреннего блока
4×
6×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение по дополнительному оборудованию
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов (контур воды для нагрева помещения)
h Уплотнительные кольца для запорных клапанов, приобретаемых на месте (контур горячей воды
бытового потребления)
i Уплотнительная лента для ввода проводки низкого напряжения
3.3.3 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно наклоните агрегат назад, чтобы ручки стали видны.
