7.4.3 Установка внутреннего агрегата

1 Снимите внутренний агрегат с деревянного основания и расположите на

полу. Также см. раздел «3.3.3 Транспортировка внутреннего

агрегата» [418].

2 Подсоедините сливной шланг к сливу. См. раздел «7.4.4Подсоединение

сливного шланга к сливу» [470].

3 Подвиньте внутренний агрегат на место.

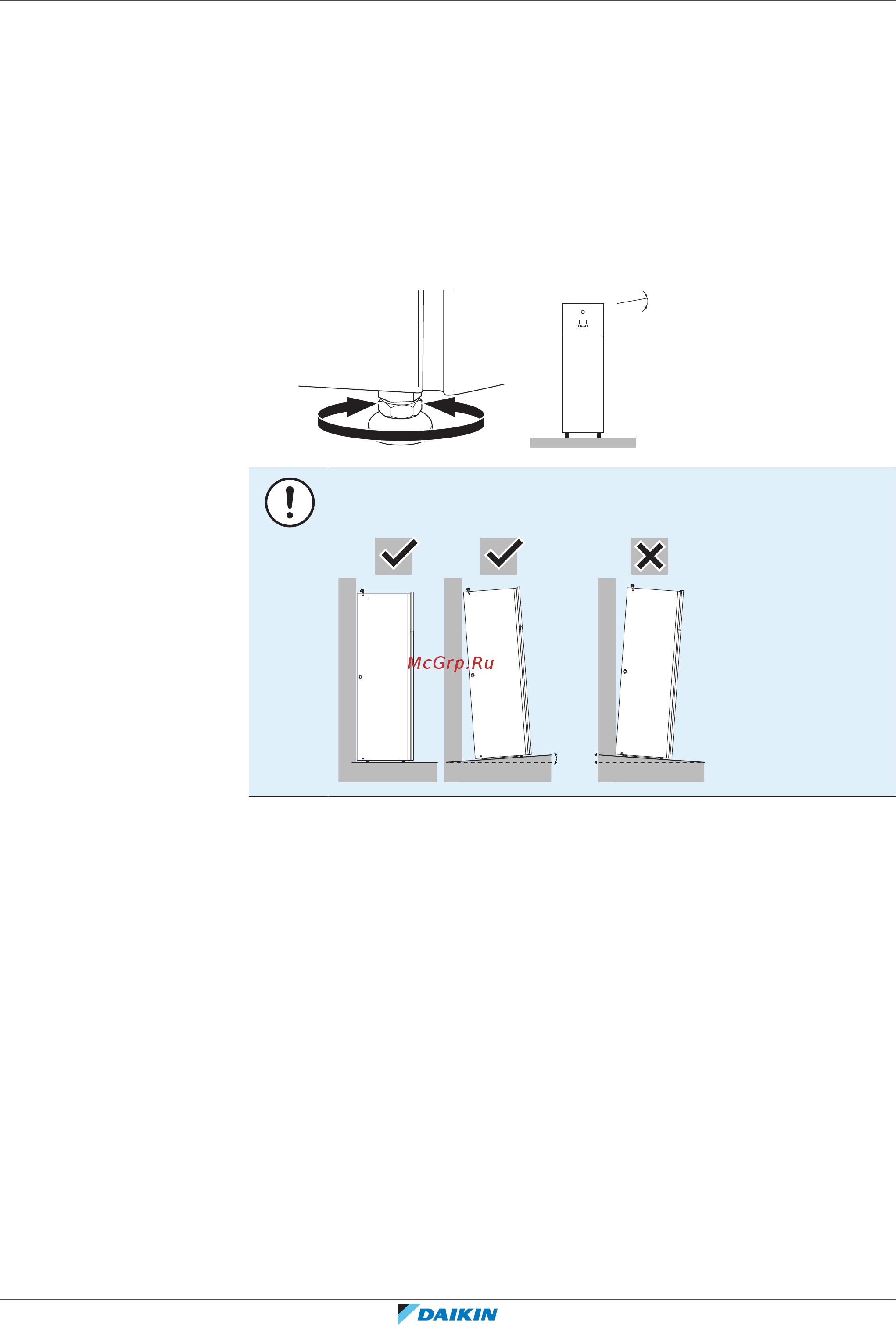

4 Для компенсации неровностей пола отрегулируйте высоту

выравнивающих ножек. Максимально допустимое отклонение составляет

1°.

≤1°

ПРИМЕЧАНИЕ

НЕ наклоняйте агрегат вперед:

0°

1° 1°

7.4.4 Подсоединение сливного шланга к сливу

Вода, поступающая из предохранительного клапана, собирается в дренажном

поддоне. Дренажный поддон подсоединяется к сливному шлангу внутри

агрегата. Следует подсоединить сливной шланг к соответствующему сливу в

соответствии с действующим законодательством. Вы можете проложить

сливной шланг через левую или правую боковую панель.

Предварительные условия: Панель интерфейса пользователя и передняя

панель сняты.

1 Снимите одну из боковых панелей.

2 Вырежьте резиновую втулку.

3 Протяните сливной шланг через отверстие.

4 Установите на место боковую панель. Убедитесь в том, что вода может

идти через сливной трубопровод.

Для сбора воды рекомендуется использовать сливное устройство.
