6 | Подготовка
Руководство по применению для установщика
56
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

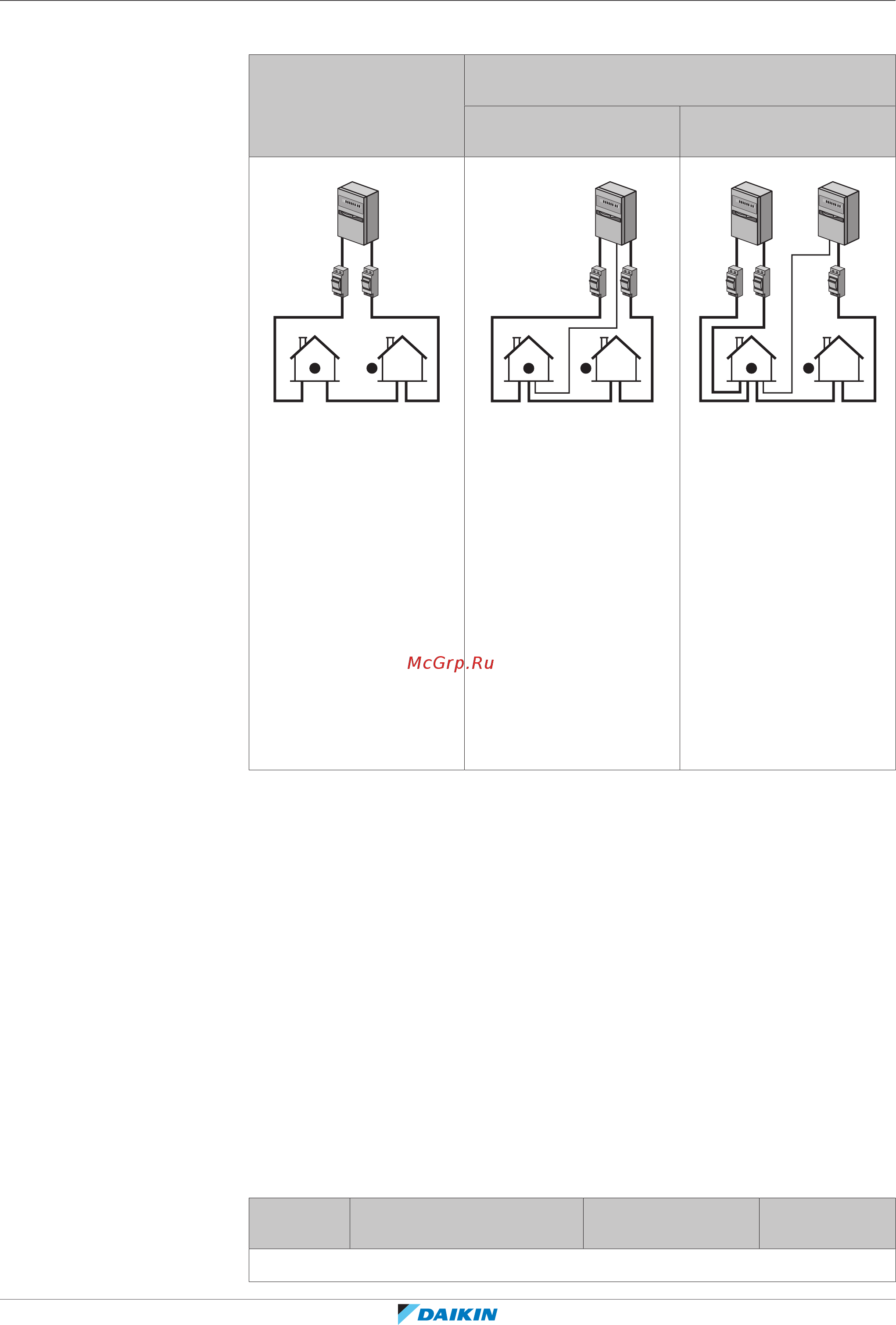

6.5.3 Обзор электрических соединений за исключением внешних приводов
Нормальное
электропитание
Подача электропитания с предпочтительным
энергосбережением
Электропитание НЕ
прервано
Электропитание
прервано
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
Во время активации
энергосберегающего
источника
электропитания
электропитание НЕ
прерывается. Наружный
агрегат выключается
устройством
управления.
Примечание: Компания
по электроснабжению
должна постоянно
обеспечивать
потребление энергии
внутренним агрегатом.
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Во время активации
энергосберегающего
источника
электропитания
электропитание
прерывается компанией
по электроснабжению
немедленно или через
некоторое время. В этом
случае внутренний
агрегат должен питаться
от отдельного
нормального источника
питания.
a Нормальное электропитание
b Подача электропитания с предпочтительным
энергосбережением
1 Электропитание наружного агрегата
2 Электропитание и соединительный кабель внутреннего
агрегата
3 Питание резервного нагревателя
4 Подача электропитания с предпочтительным
энергосбережением (беспотенциальный контакт)
5 Обычный источник электропитания (для питания платы
внутреннего агрегата в случае прерывания
энергосберегающего источника электропитания)
6.5.4 Обзор электрических соединений внешних и внутренних приводов
Позиция Описание Провода Максимальны
й рабочий ток
Электропитание наружного и внутреннего агрегатов
