6 | Подготовка
Руководство по применению для установщика
42
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Режим охлаждения 10~43°C
Режим нагрева –25~25°C
6.2.2 Дополнительные требования к месту установки наружного блока в холодных
погодных условиях
В регионах с низкими температурами снаружи и высокой влажностью или в
регионах с обильными снегопадами удалите решетку воздухозаборника,
чтобы обеспечить надлежащую работу.
Неполный перечень регионов: Австрия, Чешская Республика, Дания, Эстония,
Финляндия, Германия, Венгрия, Латвия, Литва, Норвегия, Польша, Румыния,
Сербия, Словакия, Швеция, …

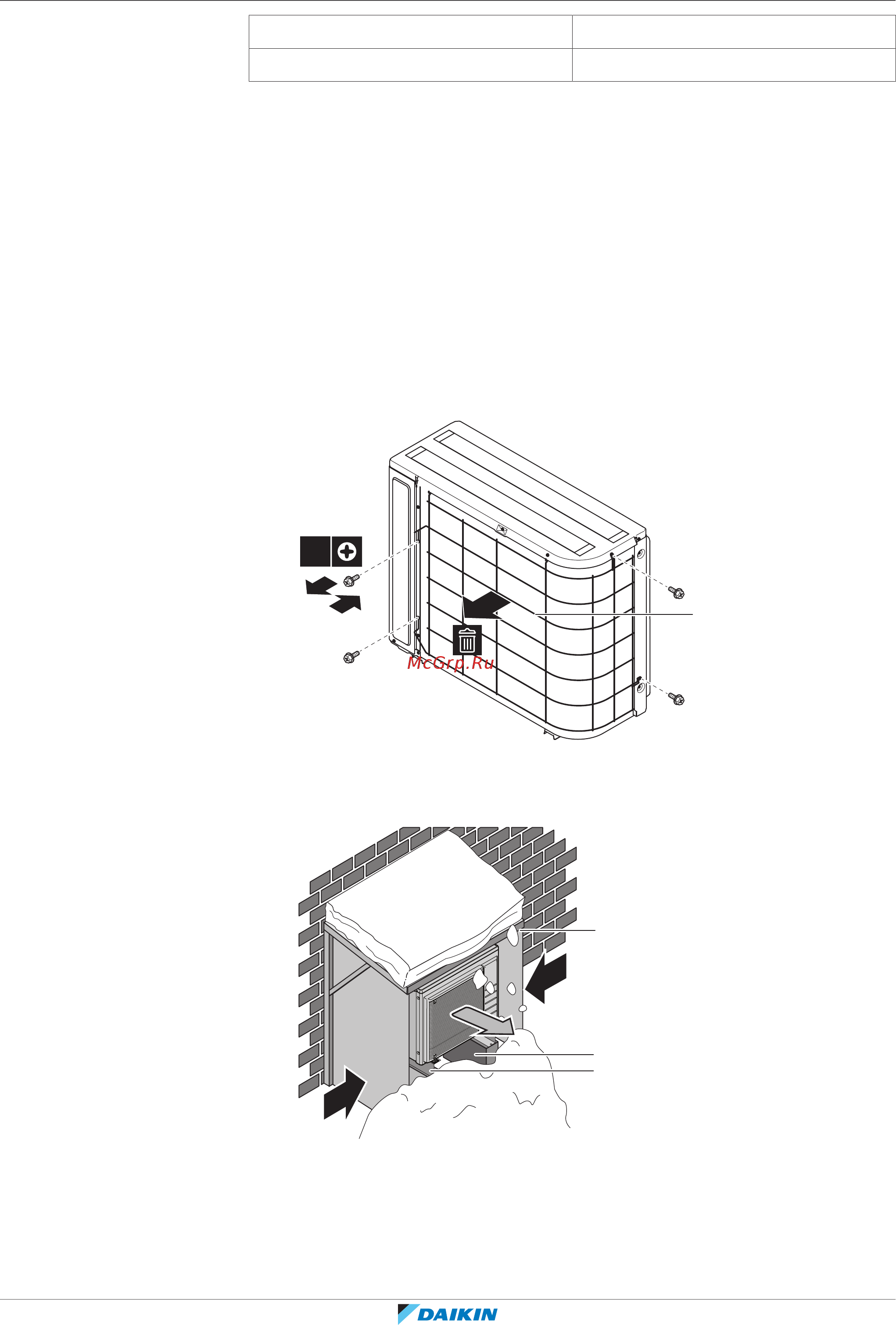

1 Отвинтите винты, удерживающие решетку воздухозаборника.
2 Удалите решетку воздухозаборника.
3 Вкрутите винты обратно в агрегат.
2
4×
1
3
a
a Решетка воздухозаборника
Наружный агрегат необходимо защитить от снегопада, а также предусмотреть,
чтобы его НИКОГДА не засыпало снегом.
c
c
d
b
e
a
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
e Дополнительный комплект EKFT008D
