Daikin EHVZ08S18DA9W7 [98/240] Монтаж
![Daikin EHVZ08S18DA9W7 [98/240] Монтаж](/views2/1748600/page98/bg62.png)
7 | Монтаж
Руководство по применению для установщика
98
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
X1M
X2M
X5M
S3S S2S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

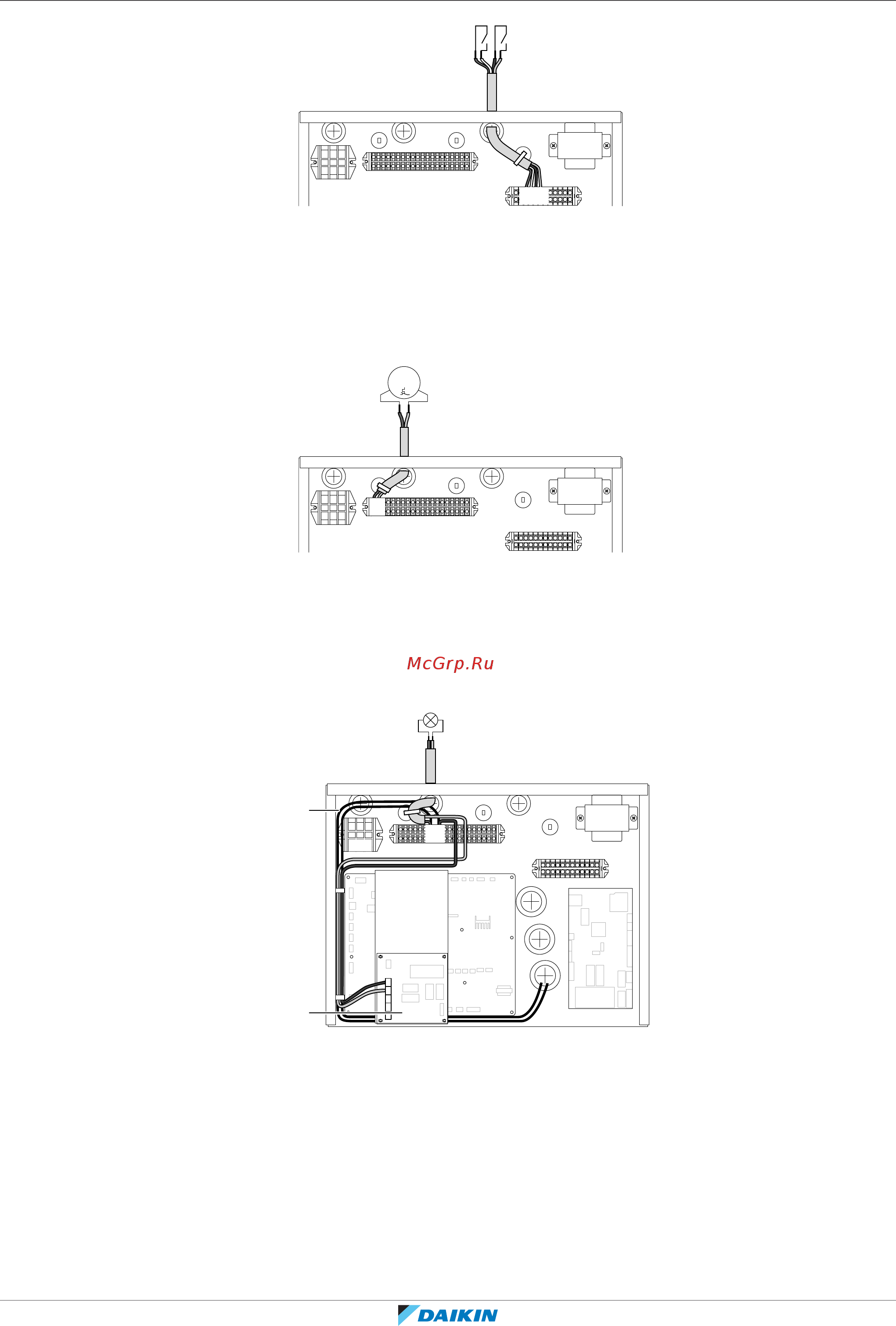

7.9.12 Подключение насоса горячей воды бытового потребления
1 Подсоедините кабель насоса горячей вода бытового потребления к
соответствующим контактам, как показано на приведенном рисунке.
X1M
X2M
X5M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек кабелей.
7.9.13 Подключение подачи аварийного сигнала
1 Подключите выходной кабель аварийного сигнала к соответствующим
клеммам согласно рисунку ниже.
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X1M
Y1
YC
7 9
a
b
a Необходимо установить EKRP1HBAA.
b Предварительно проложенная электропроводка между X2M/7+9 и Q1L (=тепловая защита
резервного нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
7.9.14 Подключение выхода ВКЛ/ВЫКЛ нагрева помещения
1 Подсоедините кабель выхода ВКЛ./ВЫКЛ.нагрева помещения к
соответствующим контактам, как показано на рисунке ниже.
