Daikin EHBX04EA6V [102/292] Монтаж трубопроводов
![Daikin EHBX04EA6V [102/292] Монтаж трубопроводов](/views2/1749655/page102/bg66.png)
8 | Монтаж трубопроводов
Руководство по применению для установщика
102
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
8.6.2 Меры предосторожности при подсоединении трубопровода воды
8.6.3 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте чрезмерную силу. Деформация
труб может стать причиной неправильной работы агрегата.
Для облегчения технического обслуживания предусмотрены два запорных
клапана и один перепускной клапан избыточного давления. Установите
запорные клапаны на входе и выходе воды для нагрева помещения. Чтобы
обеспечить минимальный расход (и предотвратить возникновение
избыточного давления), установите перепускной клапан избыточного
давления на выходе воды для нагрева помещения.

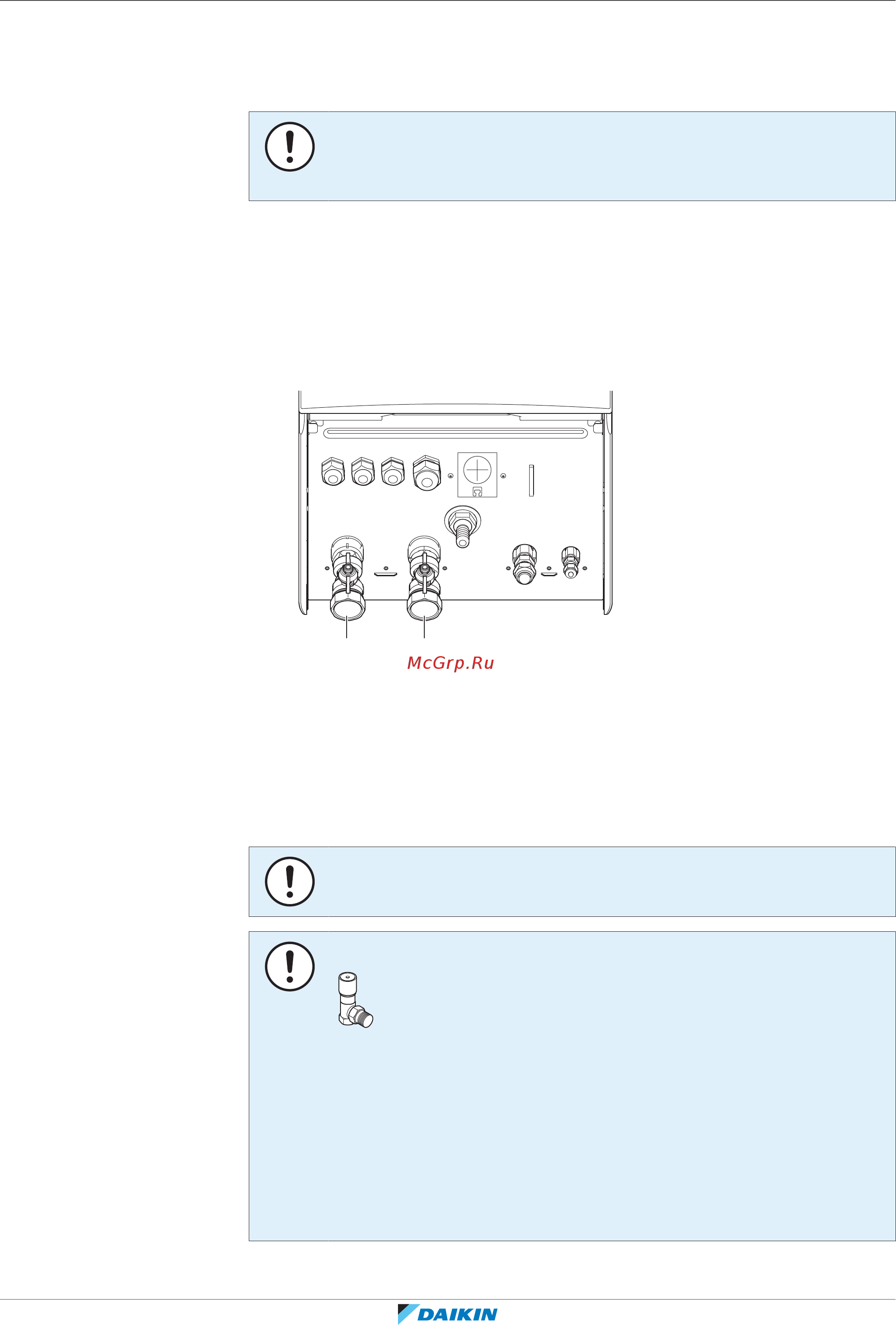

1 Установите запорные клапаны на трубопроводах воды.
ab
a Штуцер для впуска воды
b Штуцер для выпуска воды
2 Завинтите гайки внутреннего агрегата на запорных клапанах.
3 Соедините проведенный на месте трубопровод на запорных клапанах.
4 В случае соединения с дополнительным резервуаром горячей воды
бытового потребления см. инструкции по монтажу резервуара горячей
воды бытового потребления.
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех локальных верхних точках.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования). Рекомендуется установить перепускной
клапан избыточного давления в контуре воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе места установки
перепускного клапана избыточного давления (на внутреннем агрегате или на
коллекторе). См. раздел «8.2.3Проверка объема и расхода воды» [485].
▪ Помните о минимальном расходе при регулировке настройки перепускного
клапана избыточного давления. См. разделы «8.2.3 Проверка объема и
расхода воды» [485] и «11.4.1Минимальный расход» [4228].
