10 | Конфигурирование
Руководство по применению для установщика
202
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
9
Настройки установщика
Пуско-наладка
Информация
Пользоват. настройки
Пользоват.профиль

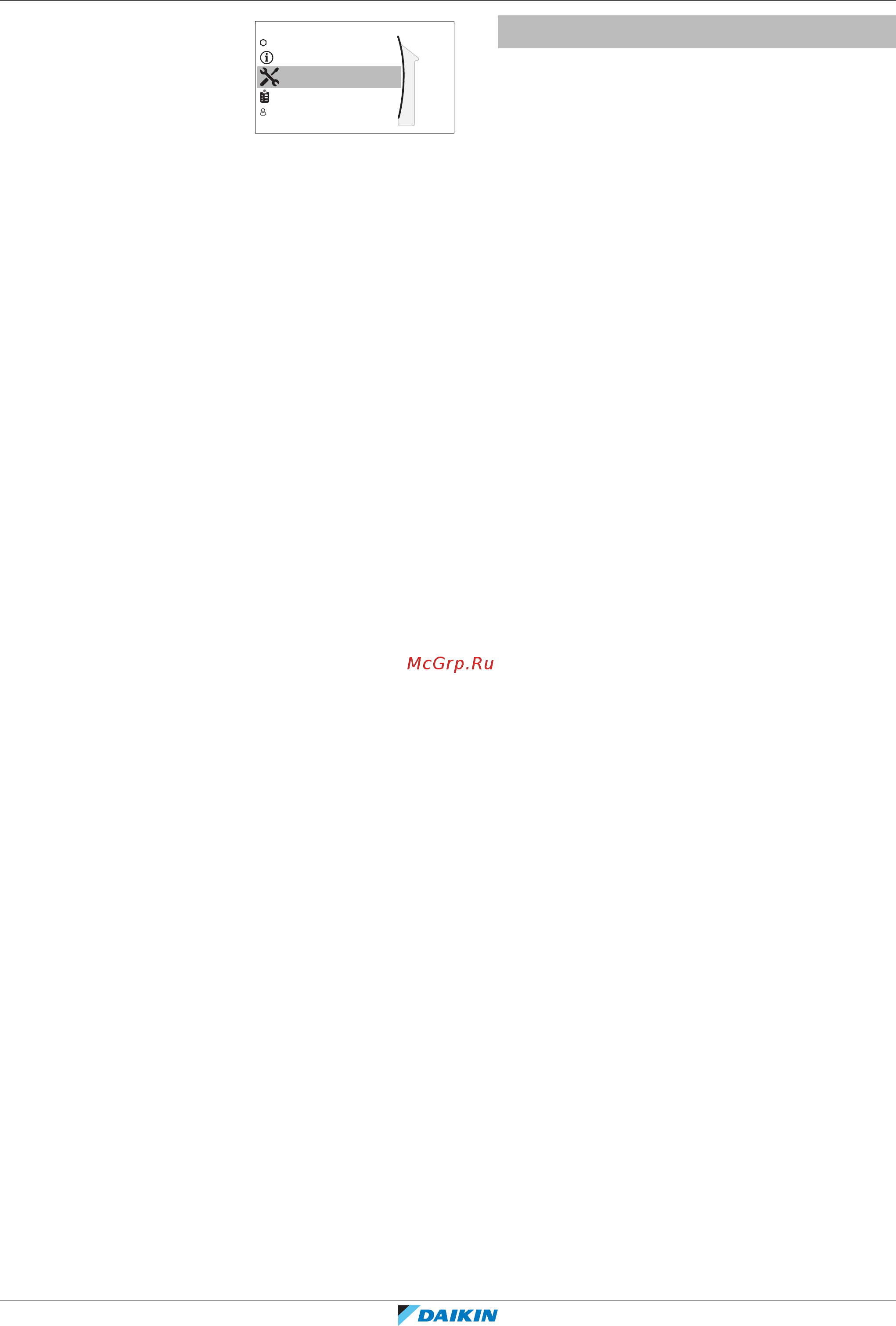

[9] Настройки установщика
[9.1] Мастер конфигурирования
[9.2] Гор.вода быт.потр.
[9.3] Резервный нагреватель
[9.4] Вспомогат.нагреватель
[9.5] Авар. ситуация
[9.6] Балансировка
[9.7] Защита от замерзания труб
[9.8] Источник электропитания по
льготному тарифу
[9.9] Управление потреблением энергии
[9.A] Измерение энергии
[9.B] Датчики
[9.C] Бивалентный режим
[9.D] Подача аварийного сигнала
[9.E] Авт.перезапуск
[9.F] Функция энергосбережения
[9.G] Отключение функций защиты
[9.H] Принудительная оттайка
[9.I] Обзор местных настроек
[9.N] Экспорт настроек MMI
Мастер конфигурации
После первого включения питания системы интерфейс пользователя будет
направлять вас с помощью мастера настройки конфигурации. Таким образом
вы можете задать самые важные начальные настройки. При этом агрегат
сможет работать правильно. После этого могут быть выполнены более
подробные настройки через структуру меню, если это необходимо.
Чтобы перезапустить мастер настройки конфигурации, перейдите к
Настройки установщика > Мастер конфигурирования [9.1].
Горячая вода бытового потребления
Данная часть касается только систем с установленным дополнительным
резервуаром горячей воды бытового потребления.
Гор.вода быт.потр.
Следующая настройка определяет, может ли система подготавливать горячую
воду бытового потребления или нет, и какой резервуар используется. Задайте
значение эту настройку с учетом фактической схемы системы.
