X5M

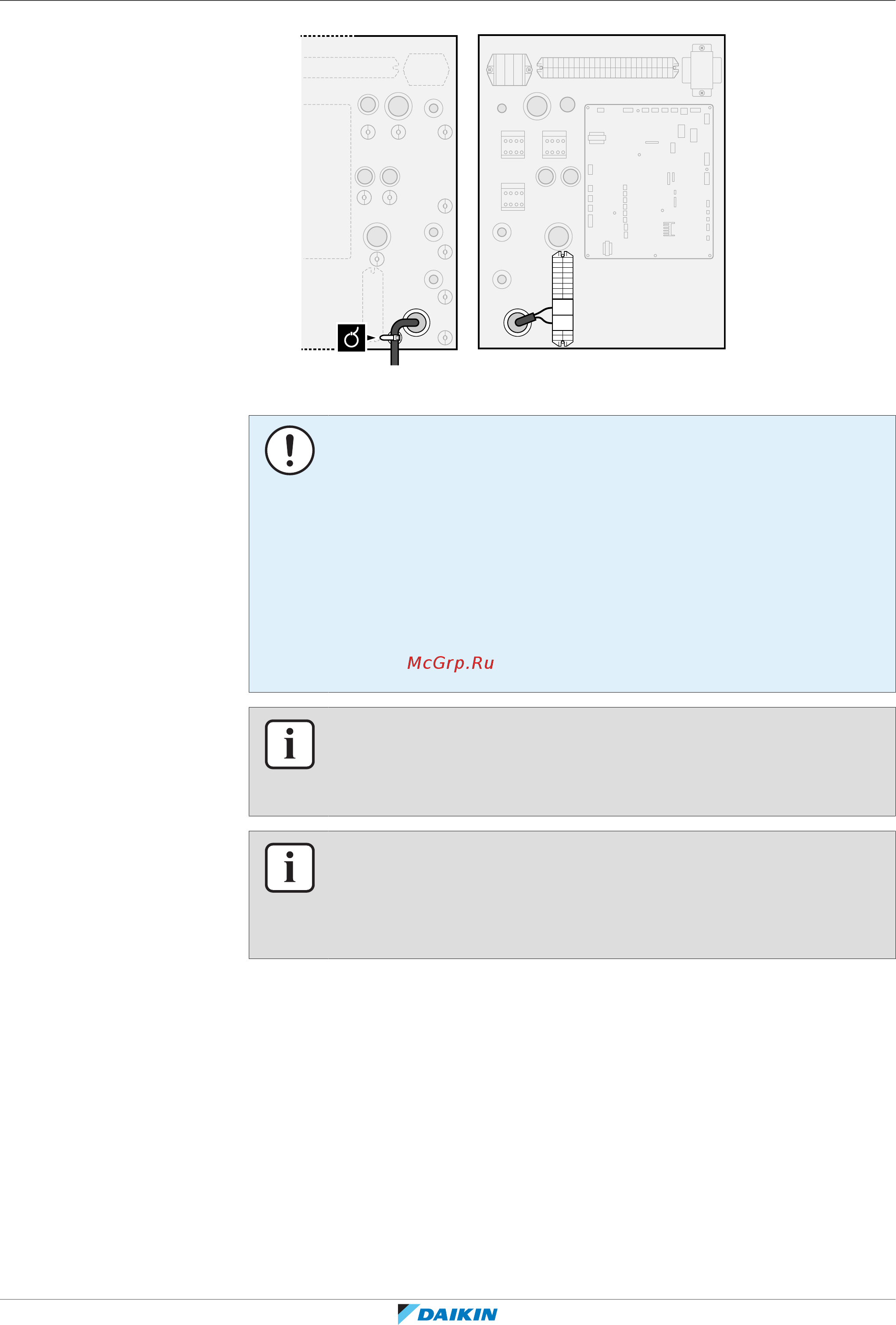

3 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

ПРИМЕЧАНИЕ

Убедитесь в том, что предохранительный термостат выбран и установлен

согласно действующим нормам.

В любом случае во избежание ненужных срабатываний предохранительного

термостата мы рекомендуем, чтобы:

▪ предохранительный термостат имел ручной сброс.

▪ предохранительный термостат был рассчитан на максимальную скорость

изменения температуры 2°C/мин.

▪ расстояние между предохранительным термостатом и 3‑ходовым клапаном

с электроприводом (из комплекта поставки резервуара горячей воды

бытового потребления) составляло не менее 2м.

ИНФОРМАЦИЯ

После установки предохранительного термостата ВСЕГДА выполняйте его

настройку. Без этой настройки агрегат не будет реагировать на переключение

контакта предохранительного термостата.

ИНФОРМАЦИЯ

Контакт подачи электропитания по льготному тарифу подключается к тем же

клеммам (X5M/9+10), что и предохранительный термостат. Таком образом, у

системы может быть источник электропитания по льготному тарифу ИЛИ

предохранительный термостат.

9.3.11 Подключение к системе Smart Grid

В этом разделе описаны 2 возможных способа подключения наружного

агрегата к системе Smart Grid:

▪ В случае контактов Smart Grid низкого напряжения

▪ В случае контактов Smart Grid высокого напряжения (в этом случае требуется

монтаж комплекта реле Smart Grid EKRELSG).

2 входящих контакта Smart Grid могут активировать следующие режимы Smart

Grid:
