Настройка

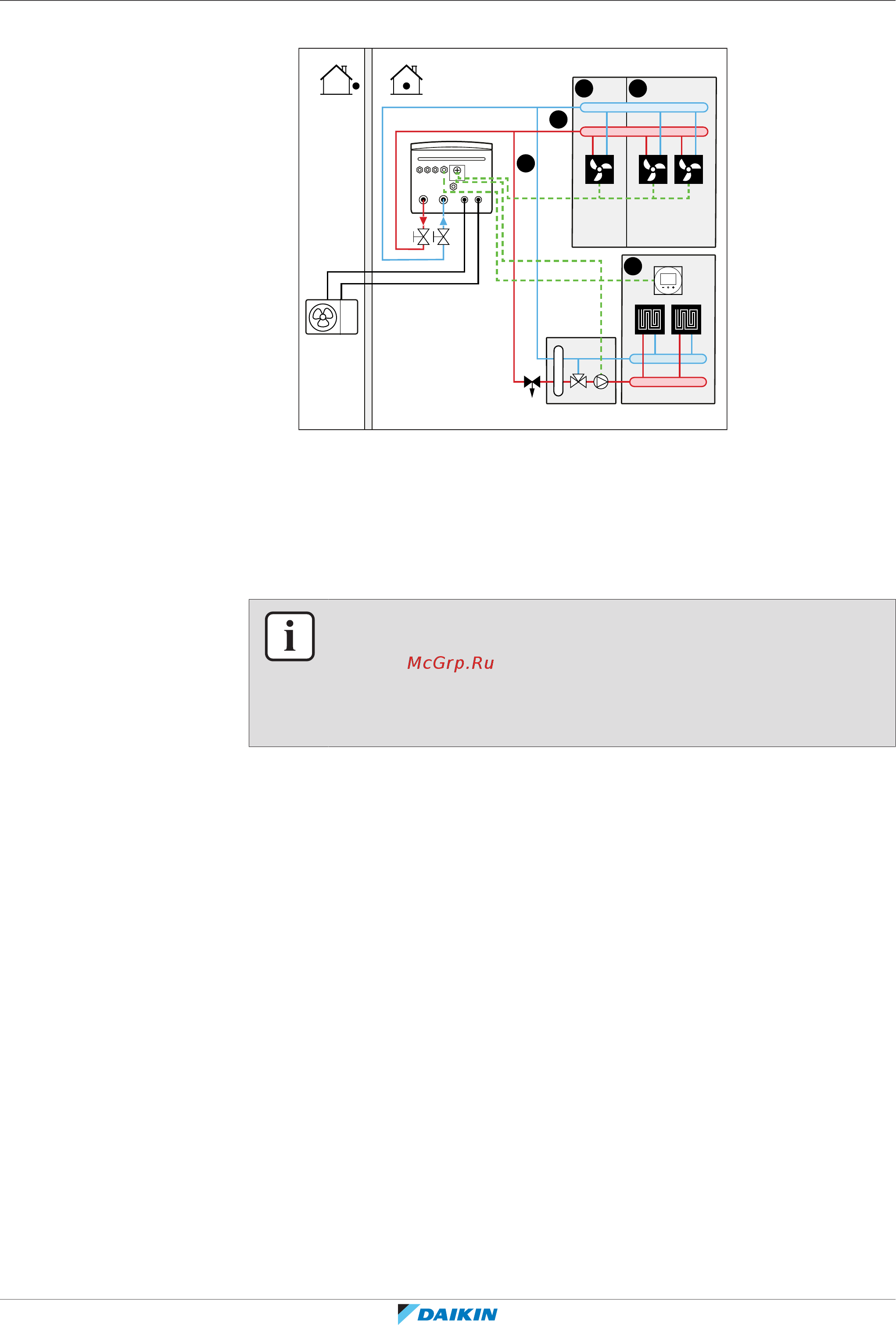

A Дополнительная зона температуры воды на выходе

B Помещение 1

C Помещение 2

D Главная зона температуры воды на выходе

E Помещение 3

a Пульт дистанционного управления конвекторами тепловогонасоса

b Специальный интерфейс для выбора комфортных условий (в качестве комнатного термостата

используется BRC1HHDA)

c Станция смесительного клапана

d Вентиль регулировки давления

ИНФОРМАЦИЯ

Вентиль регулировки давления должен быть установлен перед станцией

смесительного клапана. Это необходимо для того, чтобы обеспечить

правильный баланс расхода воды между основной температурной зоной

выходящей воды и дополнительной температурной зоной выходящей воды в

зависимости от требуемой емкости воды в обеих температурных зонах.

▪ Для основной зоны:

- Станция смесительного клапана устанавливается перед контуром теплого

пола.

- Включение/Выключение насоса станции смесительного клапана

производится по сигналу от внутреннего агрегата (X2M/29 и X2M/21;

выход нормально закрытого запорного клапана).

- Температура в помещении контролируется специальным интерфейсом для

выбора комфортных условий (BRC1HHDA), выполняющим функцию

комнатного термостата.

▪ Для дополнительной зоны:

- Конвекторы теплового насоса непосредственно подсоединены к

внутреннему агрегату.

- Нужная температура в помещении устанавливается через пульт

дистанционного управления конвекторов теплового насоса для каждого

помещения.

- Сигналы запроса на нагрев или охлаждение каждого конвектора

теплового насоса подаются параллельно на цифровой вход внутреннего

агрегата (X2M/35 и X2M/30). Внутренний агрегат подает нужную

дополнительную температуру воды на выходе только при наличии

фактического запроса.
