6 | Руководство по применению
Руководство по применению для установщика
39
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком определяется на
основе окружающей температуры
интерфейса пользователя.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Простота. Такая же установка, как для одного помещения, но с
термостатными клапанами.

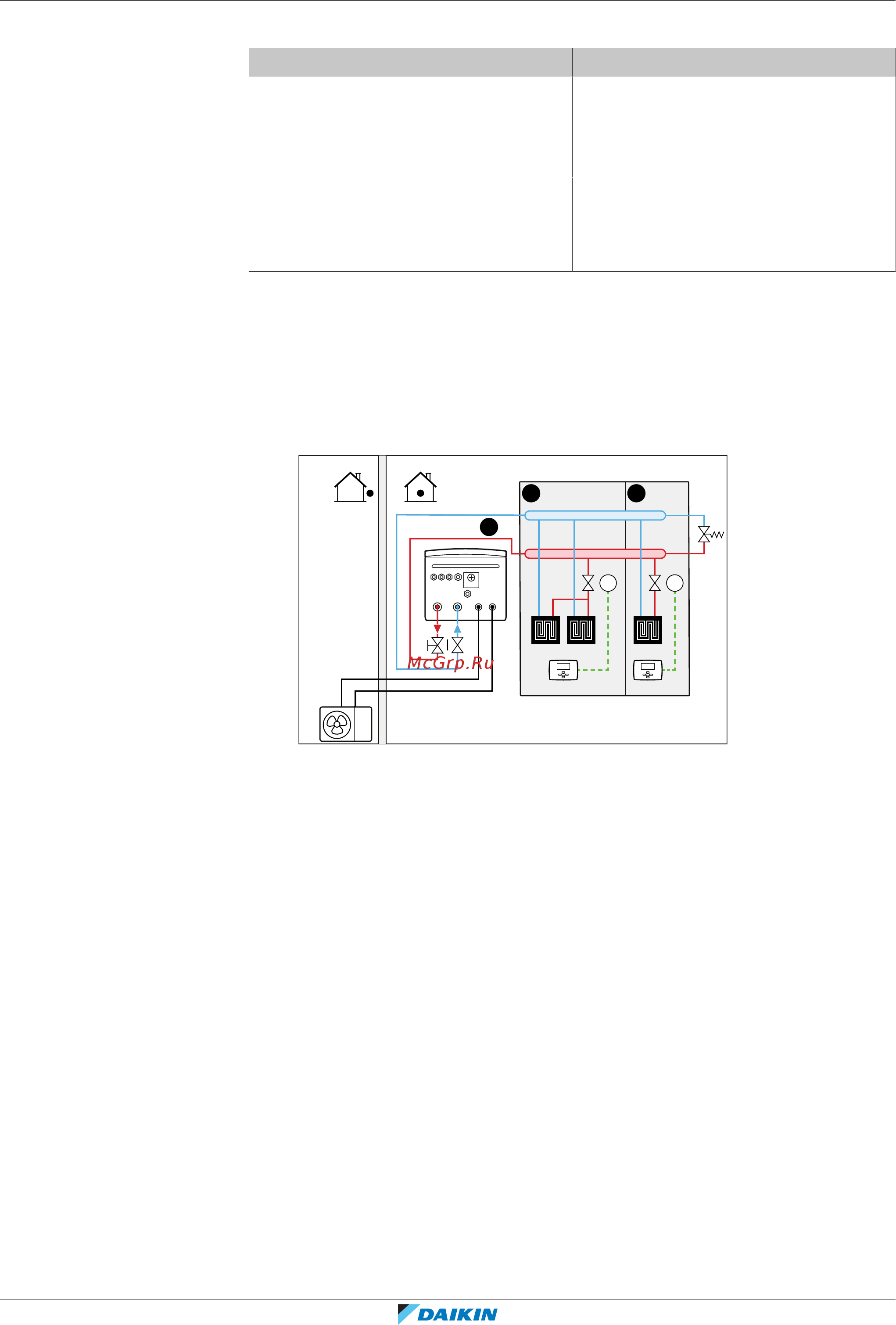

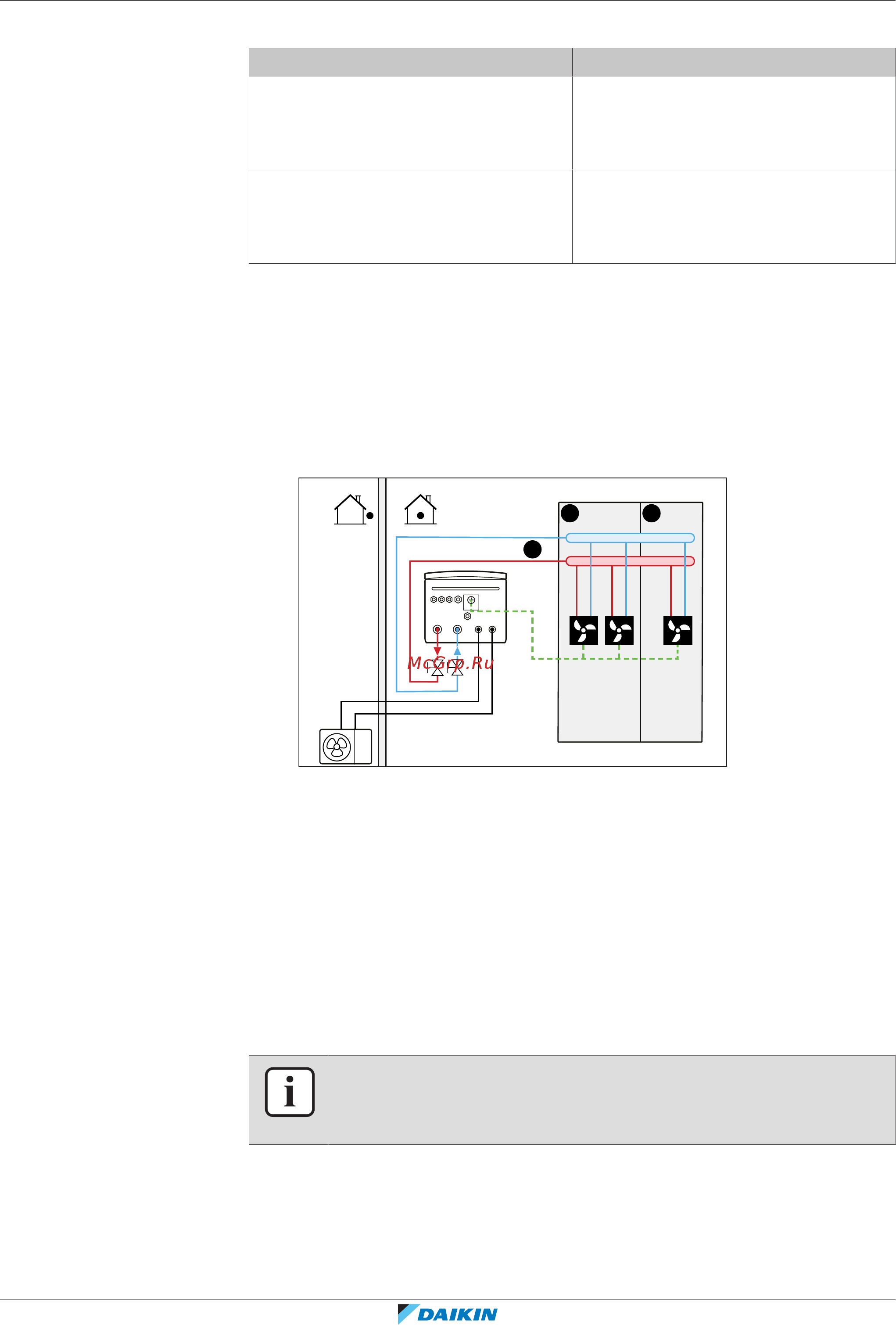

Теплые полы или радиаторы –несколько внешних комнатных термостатов
Настройка
M1
M2
CB
a
b
a
A
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний комнатный термостат
▪ В каждом помещении устанавливается запорный вентиль (приобретается на
месте) во избежание подачи выходящей воды при отсутствии запроса на
нагрев или охлаждение.
▪ Байпасный клапан устанавливается с целью обеспечения рециркуляции
воды в случае, если все запорные вентили закрыты. Чтобы гарантировать
надежную работу, обеспечьте минимальный расход воды согласно таблице
"Проверка объема и расхода воды" из раздела «8.2 Подготовка
трубопроводов воды» [482].
▪ Выбор режима работы в пространстве производит интерфейс пользователя у
внутреннего агрегата. Помните, что режим работы каждого комнатного
термостата устанавливается в соответствии с внутренним агрегатом.
▪ Термостаты помещения соединены с запорными вентилями, но НЕ должны
подсоединяться к внутреннему агрегату. Из внутреннего агрегата постоянно
поступает вода на выходе, что дает возможность программировать
расписание воды на выходе.
