Daikin EHBX04EA6V [129/292] Подключение электрооборудования
![Daikin EHBX04EA6V [129/292] Подключение электрооборудования](/views2/1749655/page129/bg81.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
129
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
CB
A8P
X801M
a
54321
a Необходимо установить EKRP1AHTA.
3 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

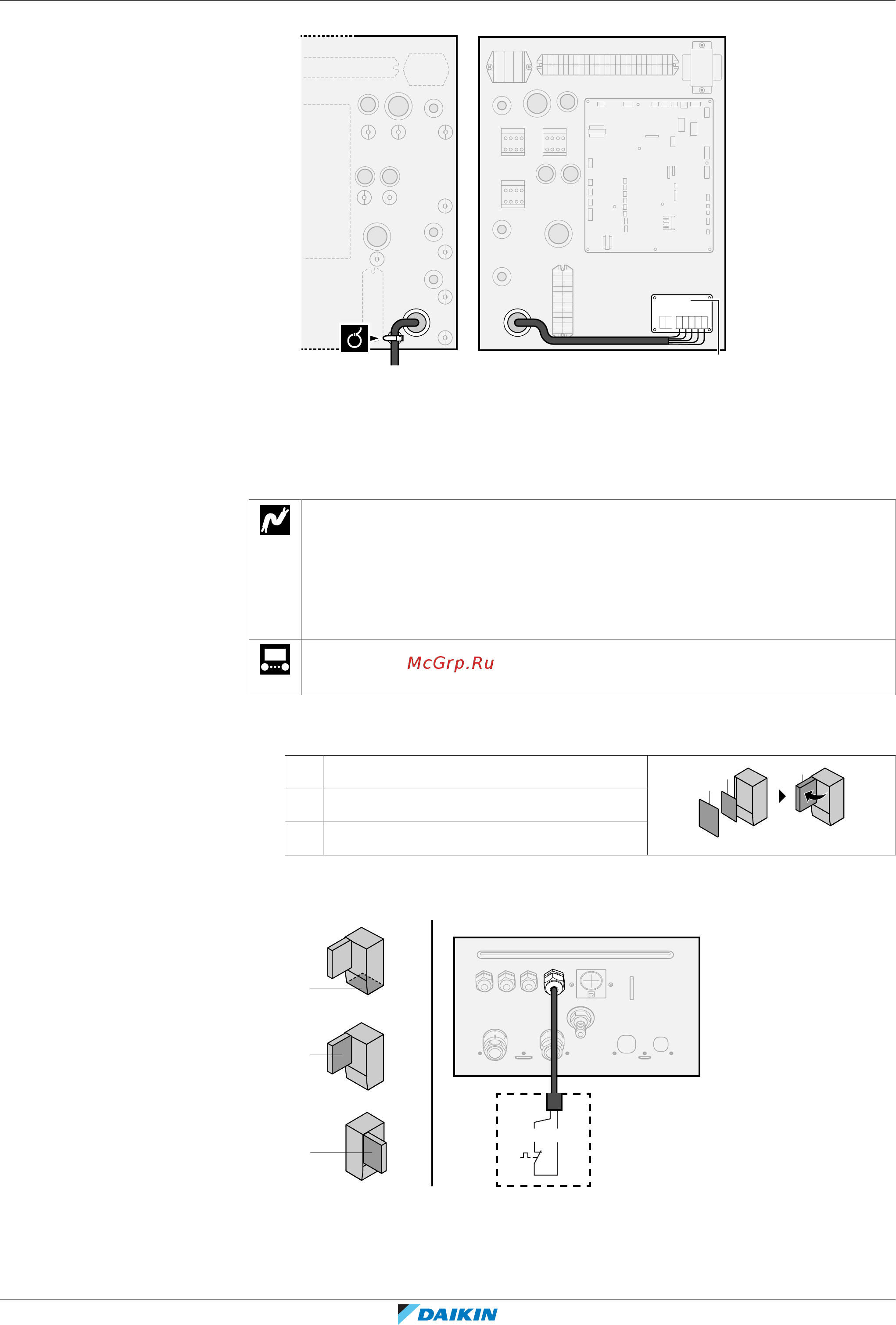

9.3.10 Подключение предохранительного термостата (с размыкающим контактом)
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение 16Впост. тока
(напряжение подается с печатной платы). Сухой контакт должен быть
рассчитан на минимальную нагрузку 15Впост. тока, 10мА.
[9.8.1]=3 (Источник электропитания по льготному тарифу =
Предохранительный термостат)
1 Снимите следующие элементы (см. раздел «7.2.4 Чтобы открыть
внутренний агрегат» [469]):
1 Лицевая панель
1
2
3
2 Крышка распределительной коробки
3 Распределительная коробка
2 Подключите кабель предохранительного термостата (нормально
замкнутого) к соответствующим клеммам согласно рисунку ниже.
B
C
A
A
14
Q4L
13
