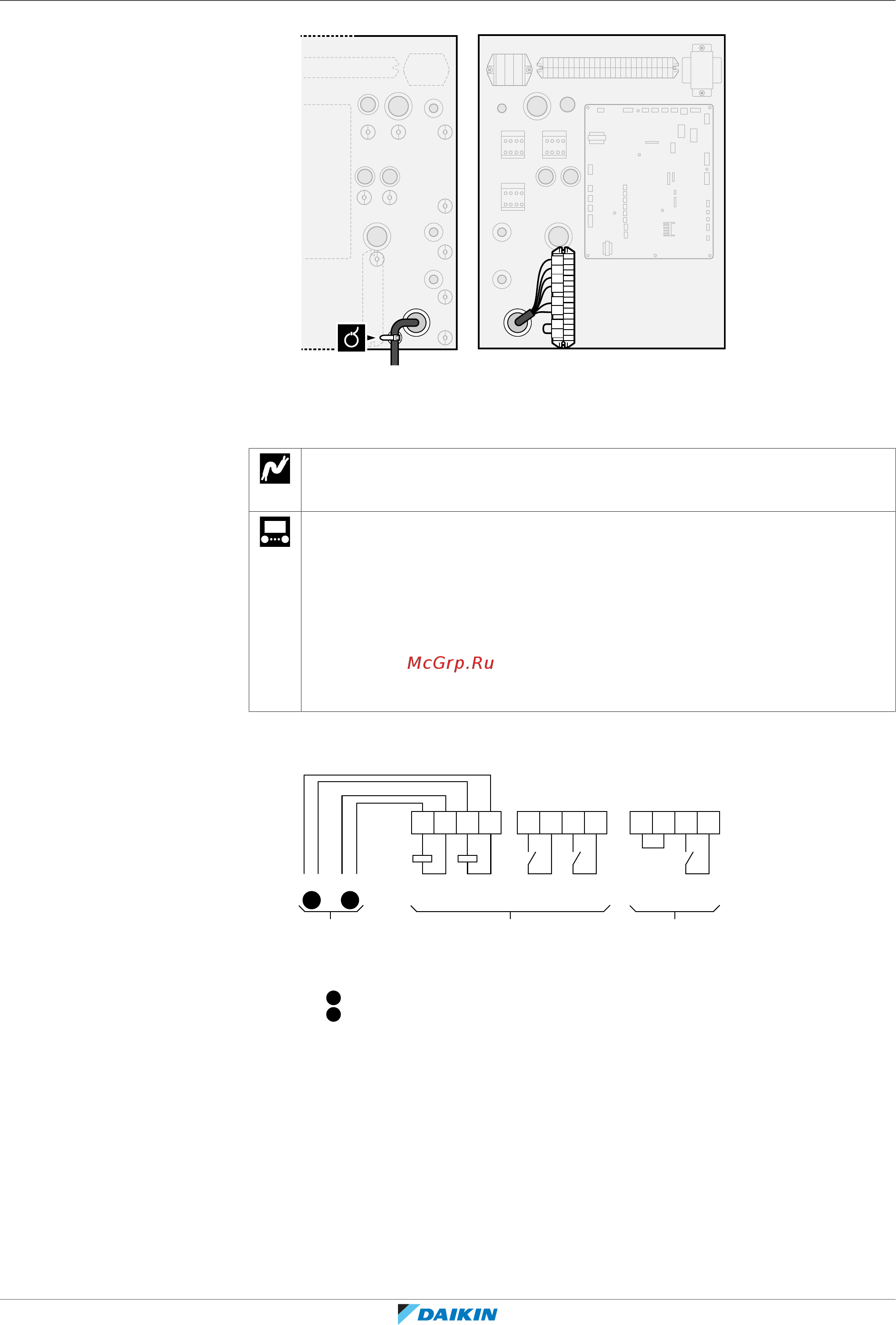

![Daikin EHBX04EA6V [132/292] Подключение электрооборудования](/img/pdf.png)
Daikin EHBX04EA6V [132/292] Подключение электрооборудования
![Daikin EHBX04EA6V [132/292] Подключение электрооборудования](/views2/1749655/page132/bg84.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
132
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
CB
X5M
X5M
3 4 5 6 9 10 13 14
2 Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек.
В случае контактов Smart Grid высокого напряжения
Провода (счетчик импульсов Smart Grid): 0,5мм²
Провода (контакты Smart Grid высокого напряжения): 1мм²
[9.8.4]=3 (Источник электропитания по льготному тарифу =
Smart Grid)
[9.8.5] Режим работы Smart Grid
[9.8.6] Разрешить использование электронагревателей
[9.8.7] Включить накопление энергии за счет нагрева
помещения
[9.8.8] Предельно допустимая мощность, кВт
В случае контактов высокого напряжения проводка системы Smart Grid
выполняется следующим образом:
S4S
34
X5MX5M
1314
K2AK1A
56910
K1ALNL
N
STEP 3
a b c d e f
STEP 1 STEP 2
A1
A2
4321X10M
K2A
A1
A2
2 1
STEP 1 Монтаж комплекта реле Smart Grid
STEP 2 Соединения низкого напряжения
STEP 3 Соединения высокого напряжения
1
Контакт Smart Grid высокого напряжения 1
2
Контакт Smart Grid высокого напряжения 2
a, b Стороны обмоток реле
c, d Стороны контактов реле
e Перемычка (устанавливаются на заводе-изготовителе). Если также подключается предохранительный
термостат (Q4L), замените перемычку проводами предохранительного термостата.
f Счетчик импульсов Smart Grid
1 Установите компоненты комплекта реле Smart Grid следующим образом:
