9 | Подключение электрооборудования
Руководство по применению для установщика
110
ERGA04~08EAV3(A) + EHBH/X04+08EA/EJ6V+9W
Daikin Altherma 3 R W
4P629085-1 – 2020.08
9.2 Подключение наружного агрегата
Позиция Описание
Кабель электропитания См. раздел «9.2.1Подключение электропроводки
к наружному блоку» [4110].
Соединительный кабель
9.2.1 Подключение электропроводки к наружному блоку

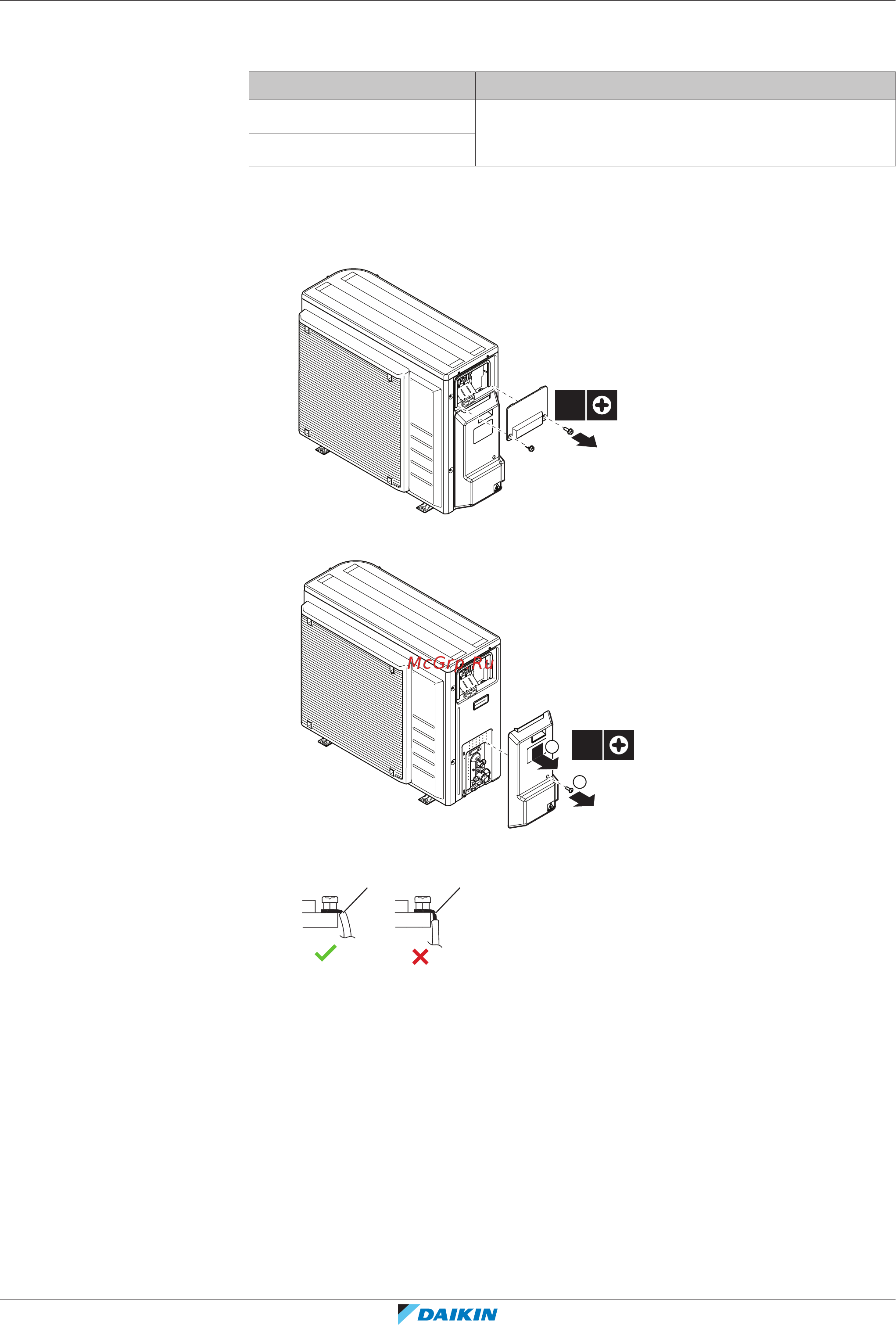

1 Снимите крышку распределительной коробки.
2×
2 Снимите крышку трубопровода хладагента.
1×
1
2
3 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к поражению электрическим током или к утечке
тока
4 Подключите соединительный кабель к электропитанию следующим
образом. Чтобы не допустить натяжения, используйте зажим проводов.
