– 122 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
TR

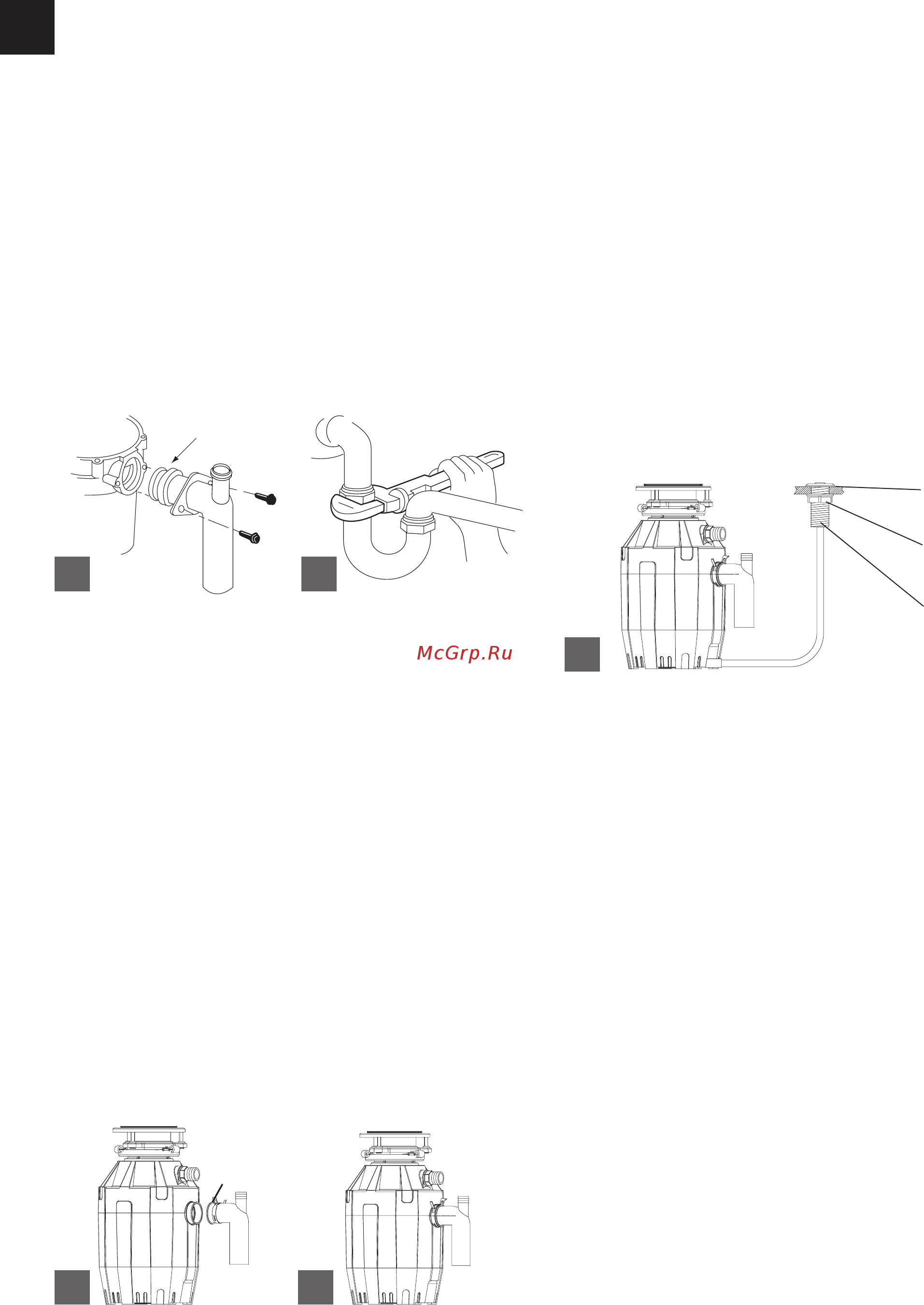

Deşarj dirseğini takma
MODELLER CE-50, CE-75, TE-75S
Dirseğin üzerindeki kauçuk contaya karşı flanşı
kaydırarak ve vidaları öğütücüden sıkarak atık
dirseğini öğütücüye bağlayın (şekil 4A). Ardından,
kayma somunu sıkarak dirseğin altını bağlayın
(şekil 4B). Düz bir boru kullanıyorsanız, dirsekteki
dudak benzeri bir dudağı olmalıdır. Contayı
dirsekten çıkarın ve contanın düz ucunu öğütücü
boşaltma deliğine bakacak şekilde düz boruya
monte edin.
4A 4B
P-TRAP
KAUÇUK
CONTA
Eğer bir bulaşık makinesine bağlıyorsanız, TESİSAT
BAĞLANTISI bölümüne (2A-B) dönün. Değilse, tüm
tesisat bağlantılarının sıkı ve tüm tesisat kural ve
yönetmeliklerine uygun olduğundan emin olun. Suyu
açın ve kaçak olup olmadığını kontrol edin.
MODELLER TE-50, TE-75, TE-125, TE-125BF
Lastik kovandan çıkarmak için yaylı kelepçedeki
kanatlara basın. Yaylı kelepçeyi dirsek pürüzsüz
tarafı üzerinden kaydırın ve dirseğin dudaklı
tarafına doğru kaydırın. (şekil 4C).
Dirseğin dudağı kauçuk bilezik içinde bulunan
oluğa sığacak şekilde atık dirseğini lastik kovana
yerleştirin. Yaylı kelepçeyi lastik kovanın üzerine
yerleştirin ve sabitleyin (şekil 4D). Düz bir boru
kullanıyorsanız, öğütücü ile birlikte verilen
dirsekteki dudağa uyan dudaklı bir boru kullanın.
4C
YAYLI
KELEPÇE
HALKASI
4D
Eğer bir bulaşık makinesine bağlıyorsanız, TESİSAT
BAĞLANTISI bölümüne (2A-B) dönün. Değilse,
tüm tesisat bağlantılarının sıkı ve tüm tesisat kural
ve yönetmeliklerine uygun olduğundan emin olun.
Suyu açın ve kaçak olup olmadığını kontrol edin.
Hava şalteri kumandalı
Öğütücü Hava Şalteri Tertibatı
Aktüatör aşağıdakilerden oluşur:
1. Aktüatör Düğmesi
2. Aktüatör Somunu
3. Aktüatör Çıkışı (Dişli kısım)
Öğütücüye takılı olan hava şalteri sensörü
muhafazası. Öğütücünün dışından sadece hava
borusu nozülü görünür.
Aşağıdakileri içeren hava borusu tertibatı:
4. Hava Borusu-Şeffaf veya siyah
5. Hava Borusu Somunu
5
1
2
3
Kurulum ve Kullanım Kılavuzu
Zaten bir delik mevcut değilse, aktüatör
düğmesinin (1) bulunduğu lavabonun veya
tezgahın içine 35 mm - 40 mm arasında bir delik
açın.
Üstten, aktüatör çıkışını matkap deliğinden
geçirin.
Aktüatör somununu (2) aktüatör çıkışına (3)
vidalayın ve elle iyice sıkın.
Hava borusunu bir taraftan aktüatör çıkışına (3) ve
bir taraftan ise sensör girişine sıkıca bağlayın ve
öğütücü güç kablosunu da prize takın.
Öğütücüyü açmak için, aktüatör düğmesine
basın (1). Kapatmak için, aktüatör düğmesine
yeniden basın.
Öneriler
Bulaşık makinenizi kullanmadan önce, düzgün
bir şekilde boşalabilmesi için öğütücünün boş
olduğundan emin olun.
Mutfak malzemeleri ve yabancı cisimlerin öğütücüye
düşmesini önlemek için kullanılmadığında tapayı
lavabonun deliğinde bırakın.
Öğütücünüz uzun yıllar sorunsuz bir hizmet sunmak
için sağlam bir şekilde üretilmiştir. Normal tüm gıda
atıklarını işler, ancak plastik, teneke kutular, şişe
kapakları, cam, porselen, deri, kumaş, kauçuk, ip,
istiridye ve istiridye kabuğu, alüminyum folyo veya
tüy gibi maddeleri öğütmez veya bertaraf etmez.
