– 22 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
DE

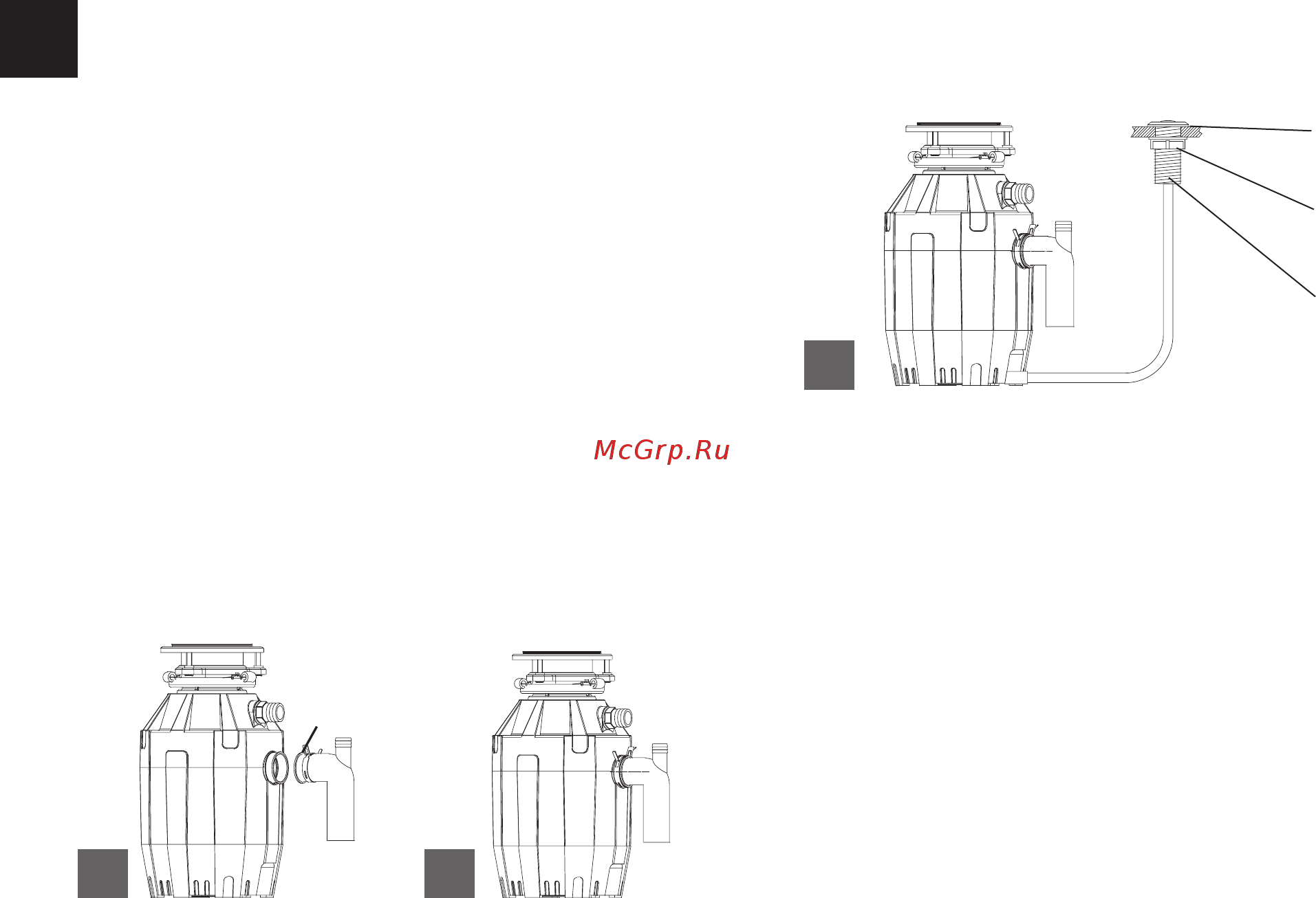

Winkelstücks gleiten und schieben Sie sie in
Richtung der Seite des Winkelstücks mit
der Lippe (Abb. 4C).
Setzen Sie das Ausflusswinkelstück so in die
Gummihülse ein, dass die Lippe am Winkelstück
in die Nut innerhalb der Gummihülse passt.
Positionieren Sie die Federklammer über der
Gummihülse und sichern Sie sie (Abb. 4D). Falls
Sie ein gerades Rohr verwenden, müssen Sie ein
Rohr mit einer Lippe verwenden, die der Lippe am
Winkelstück entspricht, das mit dem Entsorger
ausgeliefert wurde.
4C
FEDER-
KLEMMEN-
RING
4D
Wenn Sie eine Verbindung mit einem
Geschirrspüler herstellen, kehren Sie zum
Abschnitt ANSCHLUSS DER LEITUNGEN (2A-
B) zurück. Falls nicht, vergewissern Sie sich,
dass alle Leitungsanschlüsse dicht sind und alle
relevanten Vorschriften für Klempnerarbeiten
erfüllen. Lassen Sie das Wasser laufen und prüfen
Sie auf Leckagen.
Betätigung mit Luftschalter
Entsorger-Luftschaltereinheit
Stellglied aus folgenden Bestandteilen:
1. Stellglied-Taste
2. Stellglied-Mutter
3. Stellglied-Auslass (Gewindeabschnitt)
LUFTSCHALTER-SENSORGEHÄUSE, das im Entsorger
installiert wird. Nur die Luftrohrdüse ist von
außerhalb des Entsorgers sichtbar.
Luftrohr-Einheit aus folgenden Bestandteilen:
4. Luftrohr - klar oder schwarz
5. Luftrohr-Mutter
5
1
2
3
Installation und Betriebsanweisung
Wenn noch keine Bohrung vorhanden ist,
müssen Sie ein Loch mit einem Durchmesser
von 35mm bis 40 mm in das Spülbecken oder
die Arbeitsplatte an der Stelle bohren, an der die
Stellglied-Taste (1) platziert werden soll.
Setzen Sie von der Oberseite aus den Stellglied-
Auslass durch das gebohrte Loch ein.
Drehen Sie die Stellglied-Mutter (2) auf den
Stellglied-Auslass (3) und ziehen Sie sie von Hand
fest an.
Bringen Sie das Luftrohr fest an: eine Seite
zum Stellglied-Auslass (3) und eine Seite zum
Sensoreinlass.
Verbinden Sie den Stecker des Entsorger-
Netzkabels mit der Netzstromversorgung.
Drücken Sie die Stellglied-Taste (1), um den
Entsorger einzuschalten. Drücken Sie die
Stellglied-Taste nochmals, um ihn wieder
auszuschalten.
Empfehlungen
Vergewissern Sie sich vor der Verwendung Ihres
Geschirrspülers, dass der Entsorger leer ist, damit
das Wasser ordnungsgemäß abfließen kann.
Es empfiehlt sich, den Stöpsel im
Spülbeckenabfluss zu belassen, wenn er nicht
in Gebrauch ist. Dadurch wird vermieden, dass
Küchengeräte und Fremdkörper in den Entsorger
fallen.
Ihr Entsorger ist solide gebaut, damit Sie ihn viele
Jahre lang problemlos nutzen können. Er kommt
mit allen normalen Küchenabfällen zurecht,
kann jedoch Folgendes NICHT zerkleinern
oder entsorgen: Kunststoff, Blechdosen,
Flaschenverschlüsse, Glas, Porzellan, Leder, Stoff,
Gummi, Schnüre, Muschel- und Austernschalen,
Aluminiumfolie oder Federn.
