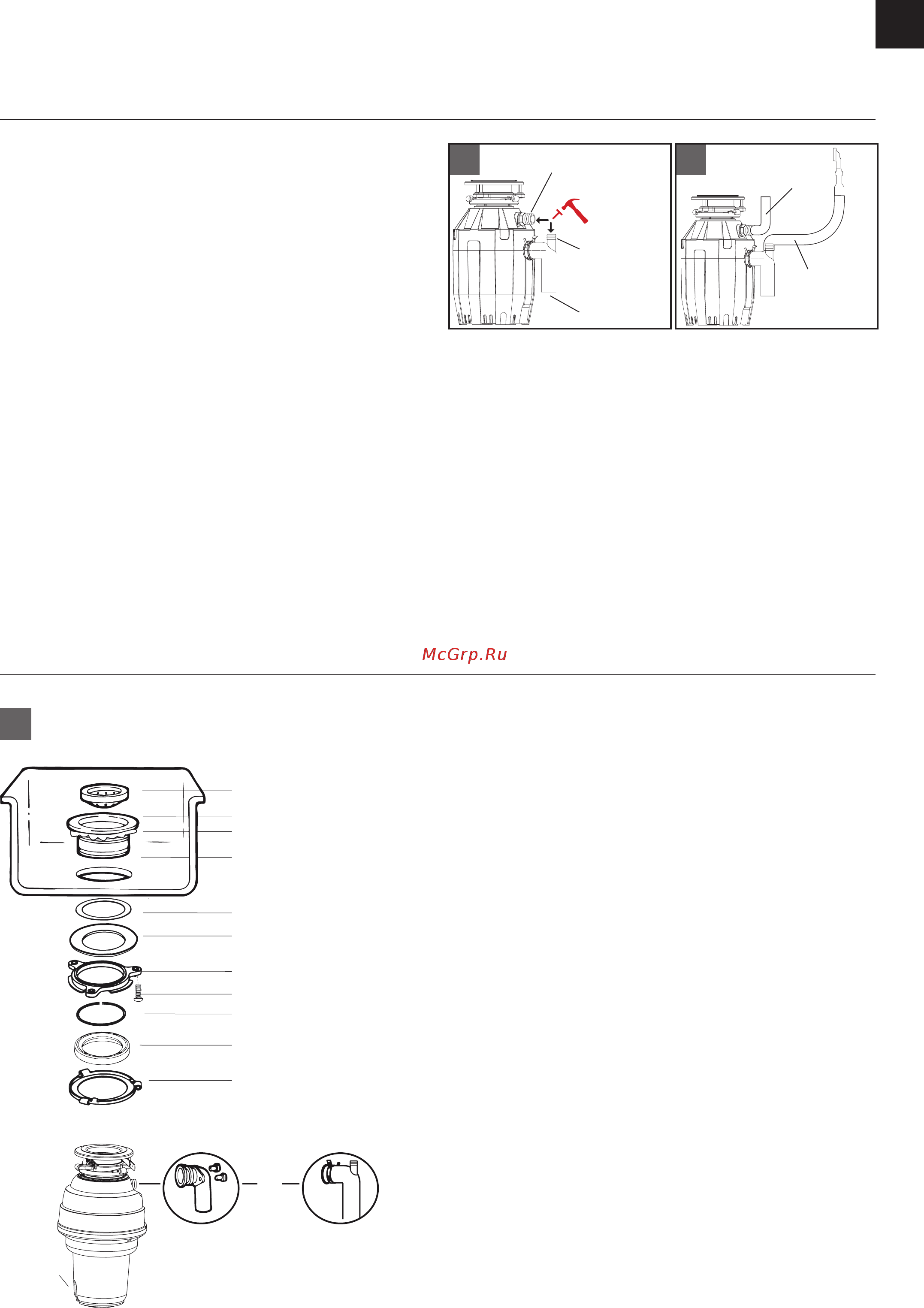

– 83 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
PL
PODŁĄCZANIE DO SIECI KANALIZACYJNEJ
Jeśli zmywarka i/lub przelew nie będzie podłączony,
należy przejść do kolejnego kroku.
Jeśli używana jest zmywarka, powinna być
podłączona bezpośrednio do odpowiedniego złącza
w syfonie. Jeśli w syfonie nie jest dostępne złącze
zmywarki, należy wykonać następującą procedurę:
Przy pomocy stępionego przedmiotu (stalowego
punktaka lub drewnianego kołka) wybić całą
zaślepkę (rys. 2A). Nie używać śrubokręta ani
ostrych przedmiotów. (Jeśli wybita zaślepka
wpadnie do młynka, można ją usunąć lub zmielić
podczas używania młynka. W żadnym wypadku
nie spowoduje to uszkodzenia młynka, ale może
to zająć pewien okres czasu).
2B
Wąż
przelewowy
Wąż
zmywarki
2A
Złącze
przelewowe
Złącze
zmywarki
Złącze
syfonu
Podłączyć wąż przelewowy (rys. 2B) przy pomocy
zacisków węża. Jeśli rozmiar węża jest inny, należy
zastosować gumową zwężkę.
Podłączyć wąż zmywarki (rys. 2B) za pomocą
zacisku węża. Upewnić się, że wszystkie przyłącza
hydrauliczne są szczelne i zamontowane zgodnie
z wszystkimi przepisami budowlanymi. Puścić
wodę i sprawdzić, czy nie ma wycieków.
INSTALACJA WSTĘPNIE ZAMONTOWANYCH ELEMENTÓW
MONTAŻOWYCH
Wyjmowana osłona
przeciwrozpryskowa
Zlewozmywak
Kołnierz zlewu
Hydrauliczna masa
uszczelniająca
(nie należy do zestawu
)
Górny pierścień mocujący
Śruba mocująca
Pierścień ustalający
Pierścień antywibracyjny
Dolny pierścień mocujący
Uszczelka gumowa
Przycisk
reset
Uszczelka z włókna
Kołnierz podpierający
Kołnierz kolanka i zestaw śrub (2)
Kolanko
Sprężynowy pierścień
zaciskowy
Kolanko
Rowek
albo
CE-XX
TE-XX
3
UWAGA: Podzespoły montażowe są montowane
poza opakowaniem, w takie samej kolejności,
w jakiej zostaną zamontowane do zlewu, więc
przed rozmontowaniem podzespołów systemu
montażowego proszę zwrócić uwagę na ich
kolejność.
Pierścień antywibracyjny i dolny pierścień
mocujący pozostają zamocowane do młynka
podczas montażu. Rozmontować pozostałe
podzespoły wstępnie zamontowanych elementów
montażowych, obracając dolny pierścień
mocujący w prawo aż jego zaczepy zsuną się
z występu górnego pierścienia mocującego.
Umożliwi to oddzielenie górnych elementów
montażowych od pozostałych dolnych elementów
montażowych.
Odkręcić 3 śruby mocujące, aż będzie można
przesunąć górny pierścień mocujący na górę
kołnierza podpierającego. Zdemontować pierścień
ustalający za pomocą śrubokręta.
Zachować pozostałe części w jednym miejscu
w kolejności, w której zostały zdemontowane.
Przed podłączeniem młynka do wstępnie
zamontowanych elementów montażowych po
zlewem, należy pamiętać, aby dolny pierścień
