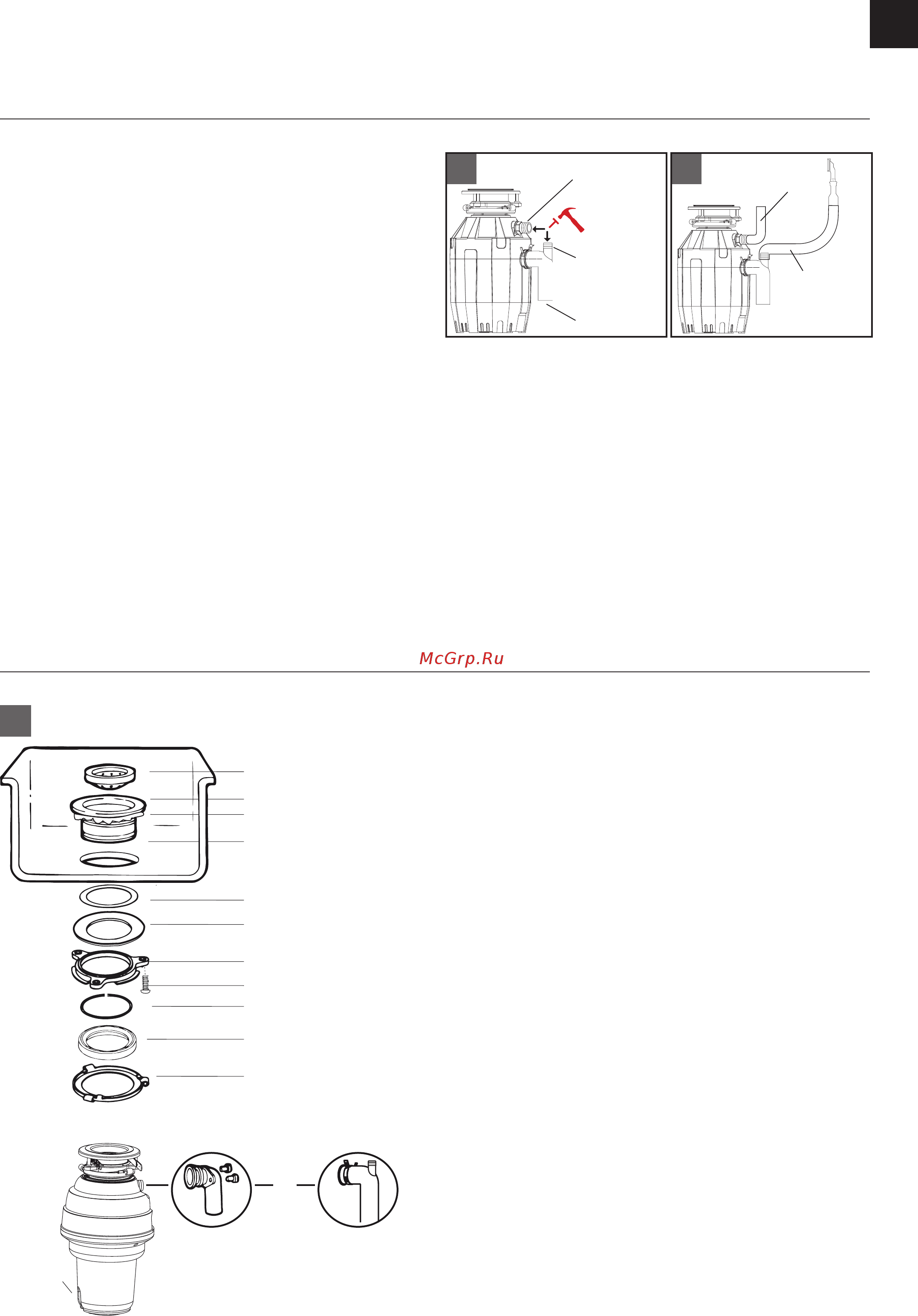

– 95 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
RO
RACORDAREA ŢEVĂRIEI
Dacă nu se racordează o maşină de spălat vase
şi/sau o scurgere de preaplin, mergeţi la secţiunea
următoare.
Dacă folosiţi o maşină de spălat vase, aceasta
trebuie racordată de preferinţă direct la racordul
corespunzător de la sifon. Dacă nu este disponibil
un racord pentru maşina de spălat la sifon, executaţi
procedura de mai jos:
Cu ajutorul unui instrument bont (dorn de oţel
sau cep de lemn), extrageţi prin batere dopul
complet (fig. 2A). Nu folosiţi o şurubelniţă sau
un instrument ascuţit. (Dacă dopul ciocănit cade
în tocător, puteţi să îl scoateţi sau să îl mărunţiţi
prin utilizarea tocătorului. Aceasta nu deteriorează
tocătorul, dar poate necesita un timp pentru
mărunţire).
2B
Furtun de
preaplin
Furtun la
maşina de
spălat
2A
Racord de
preaplin
Racord la
maşina de
spălat vase
Racord la
sifon
Racordaţi furtunul de preaplin (fig. 2B) cu un
colier de furtun. Dacă dimensiunea furtunului
diferă, vă trebuie un adaptor din cauciuc în trepte.
Racordaţi furtunul maşinii de spălat vase
(fig. 2B) cu un colier de furtun. Aveţi grijă ca
toate racordările de ţevărie să fie strânse şi în
conformitate cu standardele şi directivele privind
instalaţiile de ţevi. Daţi drumul la apă şi verificaţi
dacă există scurgeri de neetanşeitate.
INSTALAREA ANSAMBLULUI DE MONTAJ
Apărătoare
Antistropi Demontabilă
Flanşă Chiuvetă
Chit De Instalaţii De Ţevi
(nu este inclus)
Chiuvetă
Inel De Montaj
Superior
Şurub De Montaj
Inel De Siguranţă
Inel Amortizor
Inel De Montaj
Inferior
Garnitură Din Cauciuc
Buton
Resetare
Garnitură Din Fibră
Flanşă Suport
Flanşă Cot Şi Set Şuruburi (2)
Cot
Inel Colier Elastic
Cot
Canelură
sau
CE-XX
TE-XX
3
NOTĂ: Componentele de montaj sunt scoase din
cutie asamblate în aceeaşi ordine în care vor fi
asamblate pe chiuvetă, şi de aceea vă rugăm să fiţi
atent la ordinea montării componentelor de sistem
înainte de ale dezasambla.
Inelul amortizor şi inelul de montaj inferior
rămân ataşate la tocător în timpul instalării.
Dezasamblaţi celelalte componente ale
ansamblului de montaj prin rotirea inelului inferior
în sens orar, până când urechile inelului de montaj
inferior glisează afară de pe bordura inelului de
montaj superior. Aceasta vă permite să separaţi
ansamblul superior de ansamblul inferior rămas
pentru montaj.
Desfaceţi cele 3 şuruburi de montaj până când
inelul de montaj superior poate fi mutat în partea
superioară a flanşei suport. Scoateţi inelul de
siguranţă cu o şurubelniţă.
