– 72 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
EL
ΜΟΝΤΕΛΑ TE-50, TE-75, TE-125, TE-125BF
Πιέστε τα πτερύγια του ελατηριωτού δακτυλίου
σύσφιγξης για να τον αφαιρέσετε από το
λαστιχένιο παρέμβυσμα. Περάστε τον ελατηριωτό
δακτύλιο σύσφιγξης στη λεία πλευρά της
καμπύλης και σπρώξτε τον προς το χείλος της.
(εικ. 4C).
Εισαγάγετε την καμπύλη στο λαστιχένιο
παρέμβυσμα έτσι ώστε το χείλος της καμπύλης
να εφαρμόσει στην εγκοπή που βρίσκεται μέσα
στο λαστιχένιο παρέμβυσμα. Τοποθετήστε τον
ελατηριωτό δακτύλιο σύσφιγξης στο λαστιχένιο
παρέμβυσμα και ασφαλίστε τον (εικ. 4D). Αν
χρησιμοποιήσετε ίσιο σωλήνα, φροντίστε το χείλος
του να είναι ίδιο με το χείλος της καμπύλης που
παρέχεται με τον σκουπιδοφάγο

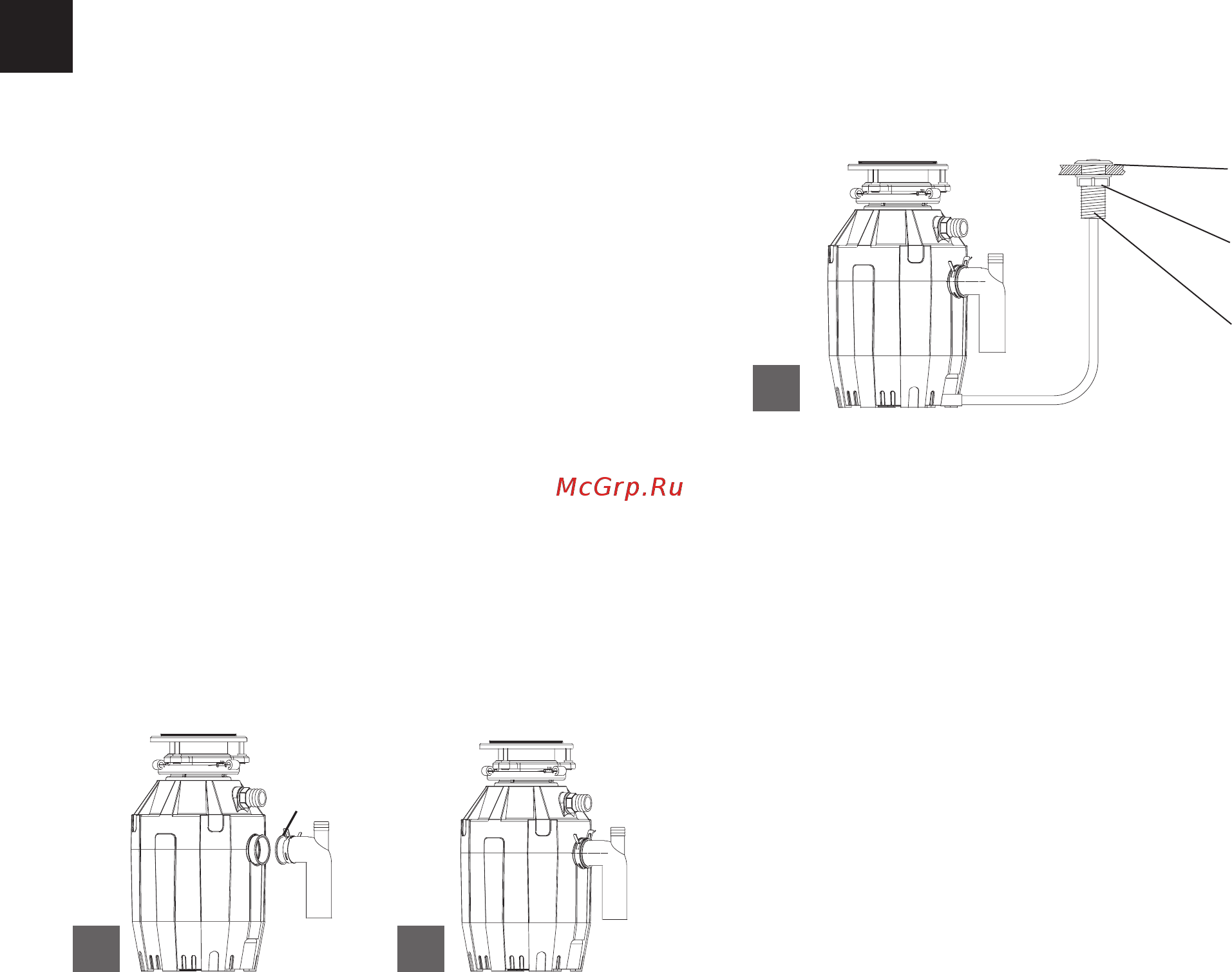

4C
ΕΛΑΤΗΡΊΩΤΟΣ
ΔΑΚΤΥΛΊΟΣ
ΣΥΣΦΊΓΞΗΣ
4D
Αν η σύνδεση γίνει σε πλυντήριο πιάτων,
ανατρέξτε στην ενότητα ΥΔΡΑΥΛΊΚΗ ΣΥΝΔΕΣΗ
(2A-B). Διαφορετικά, βεβαιωθείτε ότι όλες
οι υδραυλικές συνδέσεις είναι σφιγμένες και
ότι έχουν τηρηθεί όλα τα πρότυπα και όλοι οι
κανονισμοί σχετικά με τις υδραυλικές συνδέσεις.
Αφήστε το νερό να τρέξει και ελέγξτε αν υπάρχουν
τυχόν διαρροές
Λειτουργία διακόπτη αέρα
Σύστημα διακόπτη αέρα σκουπιδοφάγου
ΕΝΕΡΓΟΠΟΊΗΤΗΣ που αποτελείται από:
1. Κουμπί ενεργοποιητή
2. Παξιμάδι ενεργοποιητή
3. Στόμιο εξόδου ενεργοποιητή (τμήμα με σπείρωμα)
ΠΕΡΊΒΛΗΜΑ ΑΊΣΘΗΤΗΡΑ ΔΊΑΚΟΠΤΗ ΑΕΡΑ
τοποθετημένο στον σκουπιδοφάγο. Μόνο το
ακροφύσιο του σωλήνα αέρα φαίνεται από το
εξωτερικό του σκουπιδοφάγου
ΣΥΣΤΗΜΑ ΣΩΛΗΝΑ ΑΕΡΑ που αποτελείται από:
4. Σωλήνα αέρα - διάφανο ή μαύρο
5. Παξιμάδι σωλήνα αέρα
5
1
2
3
Οδηγίες εγκατάστασης και λειτουργίας
Αν δεν υπάρχει ήδη, διανοίξτε με τρυπάνι μια οπή
διαμέτρου 35 mm έως 40 mm στον νεροχύτη ή
στον πάγκο, στο σημείο όπου θα τοποθετηθεί το
κουμπί του ενεργοποιητή (1).
Περάστε από επάνω μέσα από την ανοιγμένη οπή
το στόμιο εξόδου του ενεργοποιητή.
Βιδώστε το παξιμάδι του ενεργοποιητή (2) στο
στόμιο εξόδου του ενεργοποιητή (3) και σφίξτε το
γερά με το χέρι.
Συνδέστε σταθερά τον σωλήνα αέρα ως εξής: με
το ένα άκρο στο στόμιο εξόδου ενεργοποιητή (3)
και το άλλο άκρο στην είσοδο του αισθητήρα.
Συνδέστε το καλώδιο τροφοδοσίας του
σκουπιδοφάγου στο δίκτυο ηλεκτροδότησης.
Για να ενεργοποιήσετε τον σκουπιδοφάγο,
πατήστε το κουμπί του ενεργοποιητή (1). Για να τον
απενεργοποιήσετε, πατήστε ξανά το κουμπί του
ενεργοποιητή.
Πρακτικές συμβουλές
Βεβαιωθείτε ότι ο σκουπιδοφάγος είναι άδειος,
προτού χρησιμοποιήσετε το πλυντήριο πιάτων,
ώστε να μπορεί να αποστραγγιστεί σωστά.
Μπορεί να θέλετε να αφήσετε το στοπ στο
φρεάτιο απορροής του νεροχύτη, όταν δεν τον
χρησιμοποιείτε, ώστε να μην πέσουν κουζινικά
σκεύη και ξένα σώματα στον σκουπιδοφάγο.
Ο σκουπιδοφάγος είναι μια στιβαρή κατασκευή
σχεδιασμένη για πολυετή χρήση χωρίς
προβλήματα. Μπορεί να επεξεργαστεί όλα τα
κανονικά υπολείμματα τροφών, ωστόσο ΔΕΝ
τεμαχίζει και δεν απορρίπτει πλαστικά και
μεταλλικά κουτάκια, πώματα φιαλών, γυαλιά,
πορσελάνες, δέρμα, υφάσματα, λάστιχο, σύρμα,
όστρακα αχιβάδων ή στρειδιών, αλουμινόχαρτα ή
φτερά.
