– 85 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
PL
Podłączenie do sieci elektrycznej
Młynek podłączać wyłącznie do domowej sieci
elektrycznej.
Urządzenie musi być podłączone do gniazda
sterowanego przełącznikiem.
OSTRZEŻENIE: : Nieprawidłowe podłączenie
przewodu uziemienia urządzenia może
spowodować ryzyko porażenia prądem. W
przypadku wątpliwości należy sprawdzić, korzystając
z usług wykwalifikowanego elektryka lub serwisanta,
czy urządzenie jest prawidłowo uziemione. Nie
modyfikować wtyczki dostarczonej z urządzeniem,
jeśli nie pasuje ona do gniazda. Należy posiadać
odpowiednie gniazdo zamontowane przez
wykwalifikowanego elektryka.
Instrukcje dotyczące uziemienia
DLA MŁYNKÓW DO ODPADÓW WYPOSAŻONYCH W
PRZEWÓD ZASILAJĄCY Z WTYCZKĄ Z UZIEMIENIEM
Urządzenie musi być uziemione. W przypadku
nieprawidłowego działania lub uszkodzenia,
uziemienie zapewnia drogę o najmniejszej
rezystancji dla prądu elektrycznego, aby
zmniejszyć ryzyko porażenia prądem. Urządzenie
jest wyposażone w przewód z przewodem
uziemiającym urządzenie oraz wtyczkę
uziemiającą
Wtyczka musi być podłączona do odpowiedniego
gniazda, które jest prawidłowo zamontowane
i uziemione, zgodnie z wszystkimi lokalnymi
przepisami
W przypadku uszkodzenia przewodu zasilającego
musi on zostać wymieniony przez producenta,
pracownika autoryzowanego serwisu lub osobę
o podobnych kwalifikacjach, aby uniknąć
wszelkich zagrożeń.
Usunięcie zmontowanego przewodu zasilającego
lub wtyczki spowoduje utratę gwarancji.

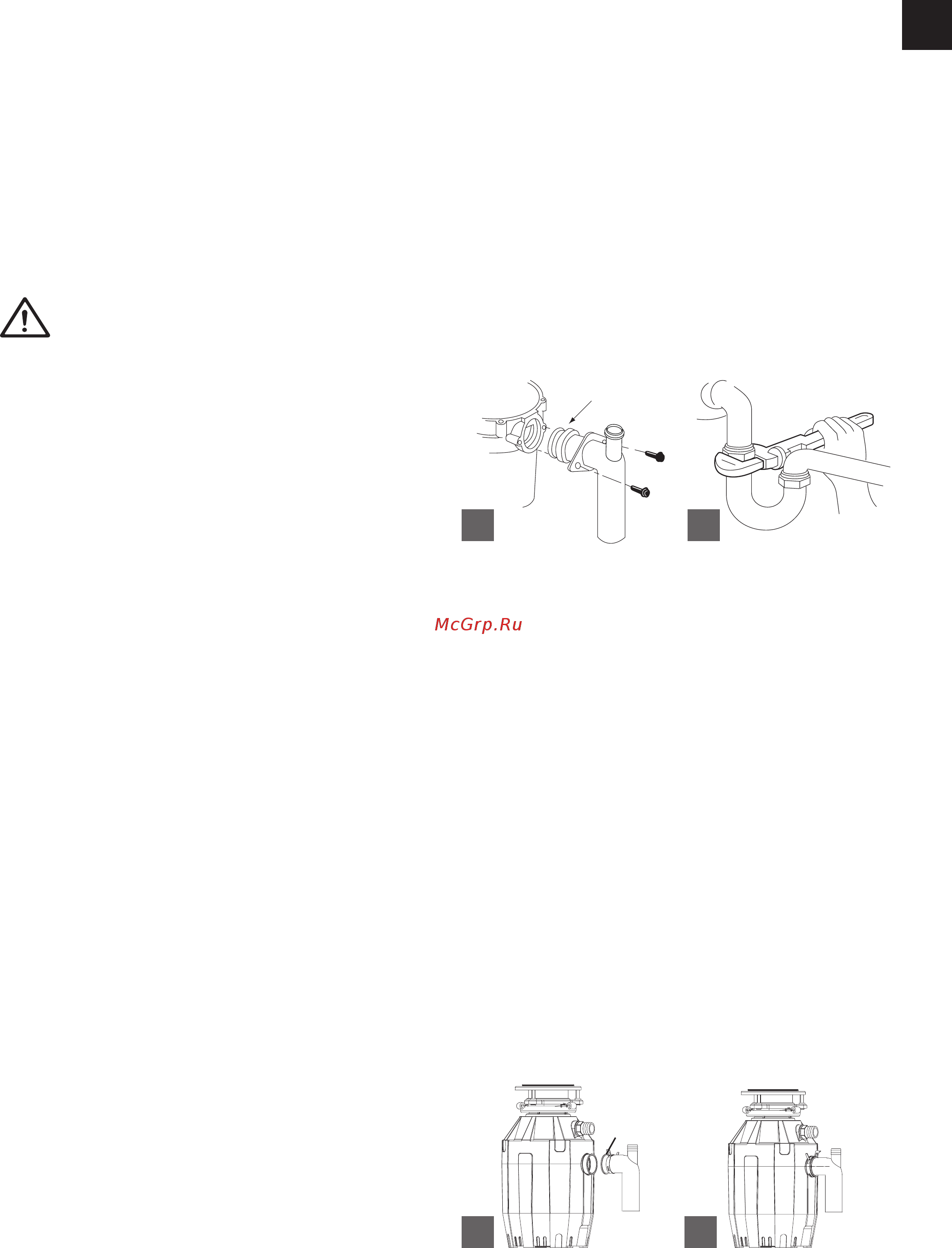

Montaż kolanka odpływowego
MODELE CE-50, CE-75, TE-75S
Podłączyć kolanko odpadów do młynka, wsuwając
kołnierz na uszczelkę gumową na kolanku
i dokręcając śruby do młynka (rys. 4A). Następnie
podłączyć dół kolanka, dokręcając nakrętkę
ślizgową (rys. 4B). Jeśli zastosowano prostą rurę,
musi ona posiadać wargę podobną do tej na
kolanku. Zdjąć uszczelkę z kolanka i zamontować
ją na prostej rurze, płaskim końcem uszczelki
skierowanym w stronę wylotu odpływu młynka.
4A 4B
SYFON
USZCZELKA
GUMOWA
Jeśli przyłącze jest podłączone do zmywarki,
należy wrócić do części PODŁĄCZENIE DO SIECI
KANALIZACYJNEJ (2A-B). Upewnić się, że wszystkie
przyłącza kanalizacyjne są szczelne i zamontowane
zgodnie z wszystkimi przepisami budowlanymi.
Puścić wodę i sprawdzić, czy nie ma wycieków.
MODELS TE-50, TE-75, TE-125, TE-125BF
Nacisnąć skrzydełka na zacisku sprężynowym,
aby zdemontować go z gumowej tulei. Nasunąć
zacisk sprężynowy na gładką stronę kolanka i
przesunąć go w kierunku wargi kolanka. (rys. 4C).
Włożyć kolanko odpadów w tuleję gumową, tak
aby warga kolanka znalazła się w rowku, który
znajduje się wewnątrz tulei gumowej. Ustawić
zacisk sprężynowy na tulei gumowej
i zabezpieczyć (rys. 4D). Jeśli używana jest prosta
rura, należy zastosować rurę z wargą pasującą do
wargi na kolanku dostarczonym z młynkiem.
4C
SPRĘŻYNOWY
PIERŚCIEŃ
ZACISKOWY
4D
