– 20 –
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
DE
Bewahren Sie die verbleibenden Teile in der
Reihenfolge auf, in der sie ausgebaut wurden.
Bevor Sie den Entsorger mit der Montageeinheit
unter dem Spülbecken verbinden, müssen Sie sich
vergewissern, dass sich der untere Montagering
an seinem Einbauort befindet und dass der
schwarze Polsterring weiterhin ordnungsgemäß an
der Oberseite der Entsorgeröffnung eingesetzt ist.
(Entfernen Sie nicht den Polsterring.)

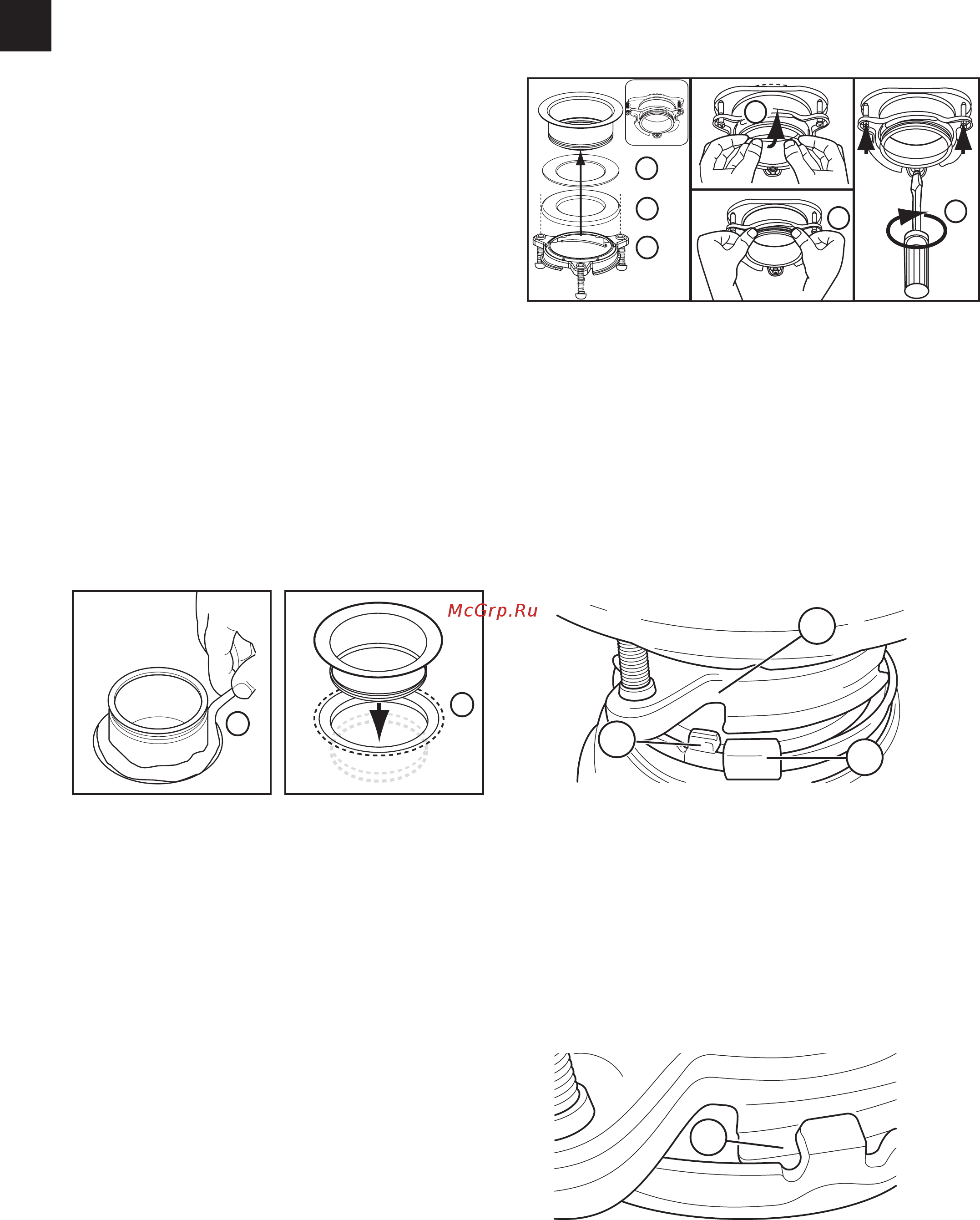

Prüfen Sie, dass Ihr Spülbecken sauber
ist. Bringen Sie einen Strang aus Kitt für
Klempnerarbeiten am Spülbeckenflansch an (1).
Drücken Sie von der Oberseite des Spülbeckens
den Spülbeckenflansch nach unten gegen die
Spülbeckenöffnung, um eine gute Abdichtung zu
gewährleisten (2). Bewegen oder drehen Sie
den Spülbeckenflansch nicht mehr, nachdem er
eingesetzt wurde, da anderenfalls die Dichtung
beschädigt werden könnte.
1
2
Stellen Sie einen schweren Gegenstand wie den
Entsorger (verwenden Sie ein Handtuch, um das
Spülbecken nicht zu zerkratzen) oben auf den
Spülbeckenflansch, um ihn in der unteren Position
zu halten.
Nehmen Sie den verbleibenden Teil der
Montageeinheit, der zur Seite gelegt wurde.
Setzen Sie von unterhalb des Spülbeckens die
Faserdichtung ein (3), gefolgt vom Stützflansch (4)
und dem oberen Montagering (5).
Halten Sie die 3 Teile an ihrem Ort, während
Sie den Haltering (6) anbringen. Ziehen Sie den
Haltering zu diesem Zweck auseinander und
schieben Sie ihn auf den Spülbeckenflansch (7),
bis er in die Nut des Spülbeckenflansches (7)
einrastet.
3
4
5
6
7
8
Ziehen Sie die 3 Montageschrauben gleichmäßig
und fest am Stützflansch (8) an. Ziehen Sie die
Schrauben nicht zu fest an.
Schaben Sie jeglichen überschüssigen Kitt ab.
Bringen Sie den Entsorger auf dem oberen
Montagering an, indem Sie die 3 Montagelaschen
auf dem unteren Montagering an den
Aufschieberampen auf dem oberen Montagering
ausrichten und entgegen dem Uhrzeigersinn
drehen.
A
C
B
Der untere Montagering (der Bestandteil des
Entsorgers ist) hat 3 Laschen, die an der Rampe
des Montagerings einrasten
(A) zeigt zum oberen Montagering.
(B) ist die Lasche, die auf die „Rampe“ gleitet.
(C) ist die Öse, mit der die Drehung des unteren
Montagerings unterstützt wird.
Verwenden Sie bei Bedarf einen Schraubendreher
als Hebel.
D
Heben Sie den unteren Montagering an und
drehen Sie ihn entgegen dem Uhrzeigersinn, bis
alle 3 Montagelaschen über den Außenkanten
(F) auf den Aufschieberampen (D) des oberen
Montagerings verriegeln.
