15
Расположение и назначение органов управления
Обзор
k Клавиша USB
Эта функция не предусмотрена в
данном проекторе.
l Клавиша APA (автоматическое
выравнивание по пикселам)
Автоматическое выравнивание
изображения до наиболее близкого
значения при получении сигнала с
компьютера.
Подробнее см. в пункте “APA
выс.четк.” раздела “Меню
УСТАНОВКА НАБОРА” на стр. 33.
m Клавиша LENS
Эта функция не предусмотрена в
данном проекторе.
n Клавиша KEYSTONE
(корректировка
трапецеидального искажения)/
TILT
Регулирует вертикальные
трапецеидальные искажения
изображений. При нажатии на эту
клавишу открывается меню
регулировки. Используйте для
регулировки клавиши со стрелками
(v/V/b/B).
o Клавиша PIC MUTING
Отключает изображение. Нажмите
еще раз, чтобы восстановить
изображение.
p Клавиша AUDIO MUTING
Отключает звук. Нажмите еще раз,
чтобы восстановить звук.
q Клавиша FREEZE
Стоп-кадр проецируемого
изображения. Для отмены стоп-кадра
изображения нажмите кнопку еще раз.
Данная функция доступна при
поступлении сигнала с компьютера.
Перед использованием
Дистанционного Пульта
Снимите прозрачную пленку с держателя
литиевых элементов питания.

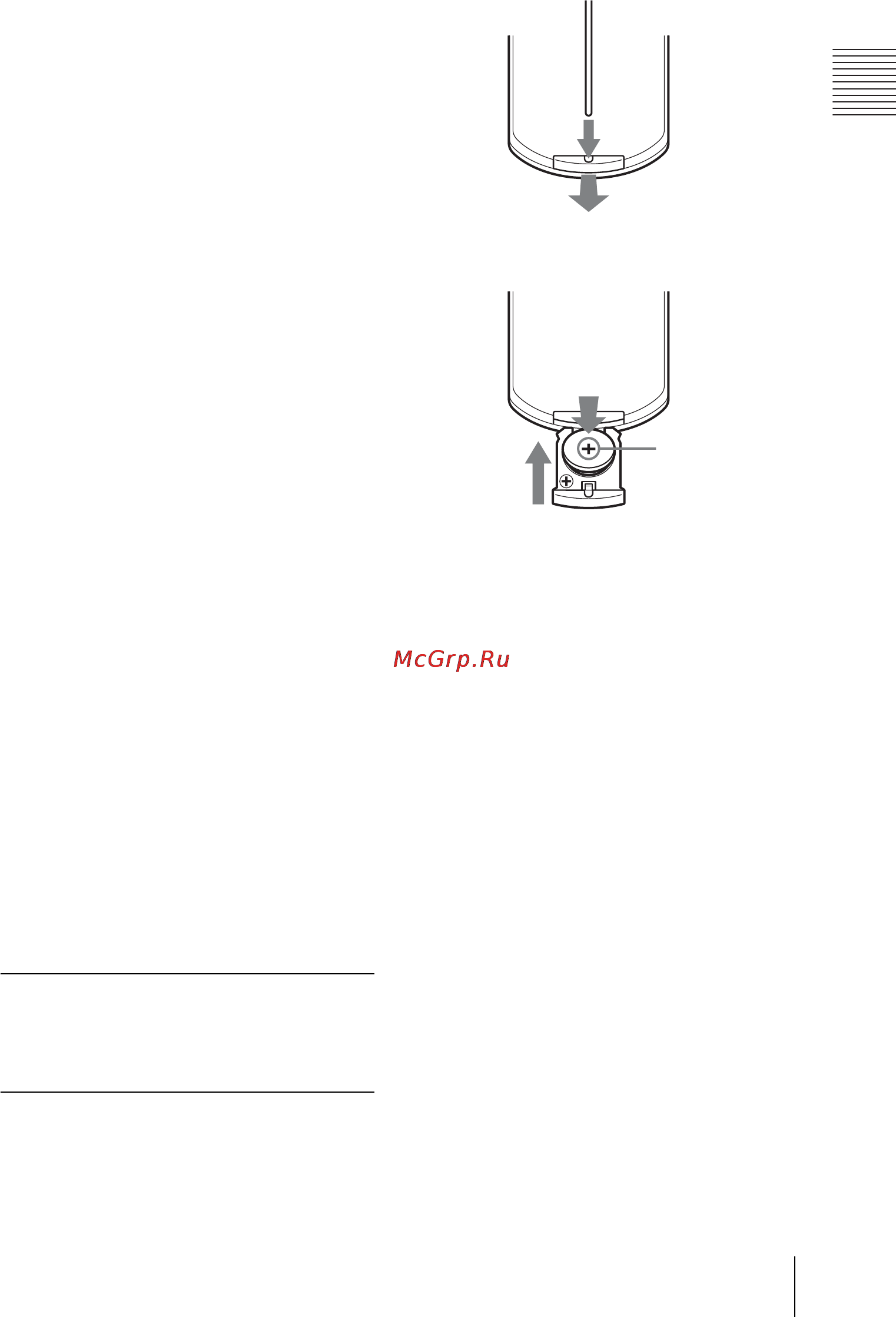

Замена элементов питания
1 Стяните крышку батарейного
отсека, вставив тонкий стержень в
отверстие, как показано на рисунке.
2 Установите литиевую батарею.
3 Установите литиевый элемент
питания на Дистанционный Пульт.
Литиевый элемент питания.
Примечания
• В Дистанционном Пульте используется
плоский круглый литиевый элемент
питания (CR2025). Не используйте
элементы питания других типов, кроме
CR2025.
• Храните литиевые элементы питания в
местах, недоступных для детей.
• Если элемент питания попадет внутрь
организма (при проглатывании),
немедленно обратитесь к врачу.
Примечания о работе Дистанционного
Пульта
• Следите за тем, чтобы никакие
препятствия не загораживали
инфракрасный луч между
Дистанционным Пультом и сенсором
дистанционного управления на
проекторе. Направьте дистанционный
пульт на переднюю часть датчика
дистанционного управления или на
экран.
• Радиус действия ограничен. Чем меньше
расстояние между Дистанционным
Пультом и сенсором дистанционного
управления, тем шире угол управления
проектором с помощью пульта.
Стороной +
вверх.
