Sony VPL-EX7 [18/60] Подключение видеомагнитофона
![Sony VPL-EX7 [18/60] Подключение видеомагнитофона](/views2/1075412/page18/bg12.png)
18
Подключение проектора
некачественным. Настройте в компьютере
выход сигнала только на внешний монитор.
Подробная информация дана в
инструкциях по эксплуатации,
прилагаемых к компьютеру.
Для подключения компьютера Macintosh с
разъемом выхода видеосигнала, имеющим два
ряда штырей, используйте адаптер, который
можно приобрести в свободной продаже.

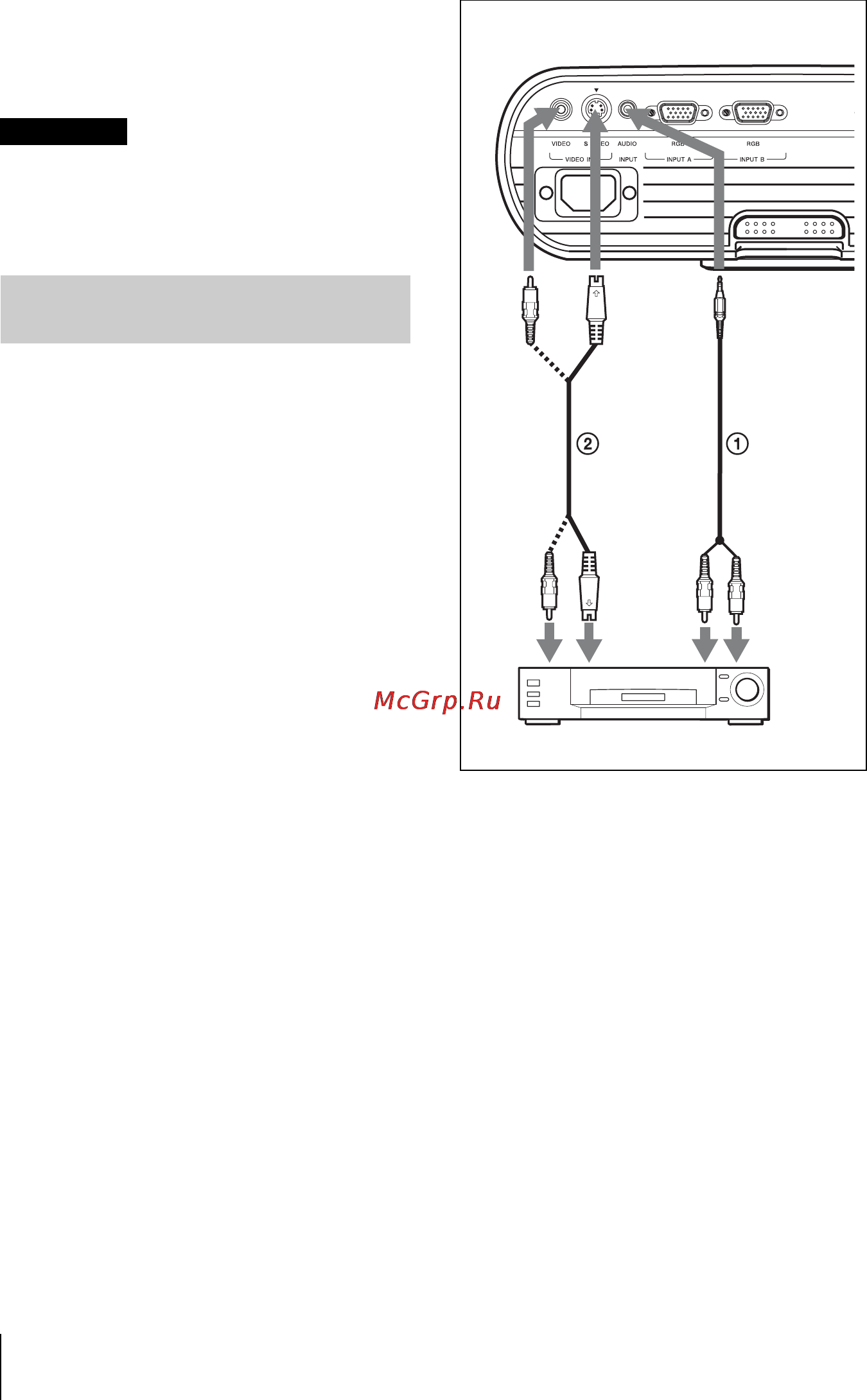

В этом разделе описано, как подключить
проектор к видеомагнитофону.
Дополнительная информация дана в
инструкциях по эксплуатации
подключаемого оборудования.
Для подключения разъема выходного
видео- или S-видеосигнала
1 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
2 Провод видео (не входит в комплект поставки)
или провод S-видео (не входит в комплект
поставки)
Примечание
Подключение
видеомагнитофона
Видеомагнитофон
к
выходу
S-видео
Задняя сторона
к выходу
аудио (R)
к выходу
видео
к выходу
аудио (L)
VPL-EX70
