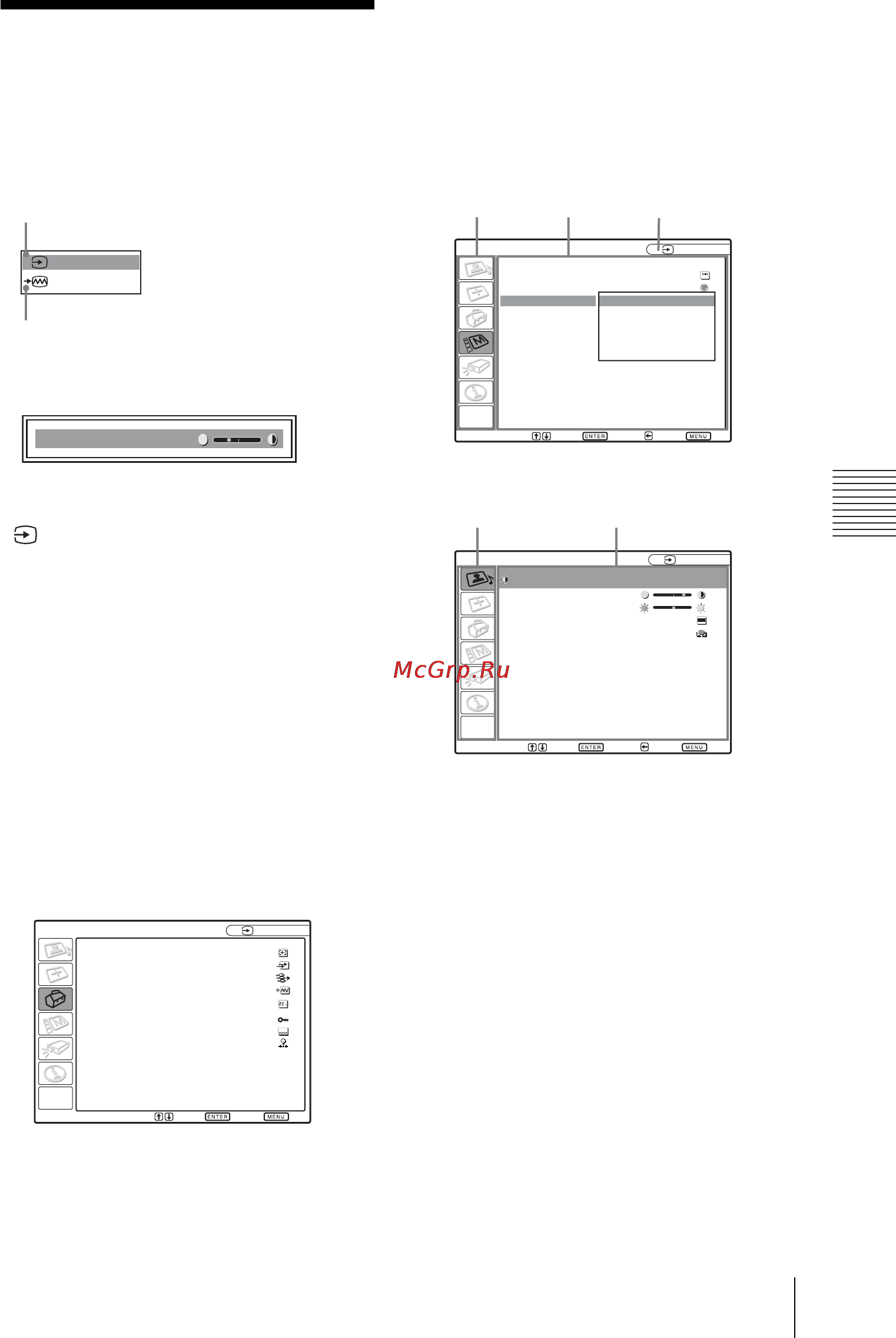

27
Работа с MENU
Регулировки и настройки с помощью меню
B Регулировки и настройки с помощью меню
Работа с MENU
В проекторе предусмотрено экранное
меню для выполнения различных
регулировок и настроек.
Экранные пункты
Индикатор сигнала входа
Показывает выбранный входной канал.
появляется, если на входе нет сигнала.
Вы можете скрыть этот индикатор,
используя пункт “Состояния” в меню
УСТАНОВКА МЕНЮ.
Индикатор задания сигнала входа
Для Вход-A: Показывает настройку
“Авто” или “Выб.сиг.вх. A” в меню
УСТАНОВКА НАБОРА.
Для входа Видео/S-Видео: Показывает
настройку “Авто” или “Сист. цв. ТВ” в
меню УСТАНОВКА НАБОРА.
1 Нажмите на клавишу MENU.
Появится меню.
Выбранное сейчас меню обозначено
желтой кнопкой в колонке слева.
2 Используйте клавишу v илиV, чтобы
выбрать меню, затем нажмите на
клавишу
B или ENTER.
Появится выбранное меню.
3 Выберите пункт.
Используйте клавишу v илиV, чтобы
выбрать пункт, затем нажмите на
клавишу B или ENTER.
Настраиваемые пункты открываются
во всплывающих меню или в подменю.
4 Выполните настройку или
регулировку пункта.
• Если вы регулируете уровень:
Для увеличения нажмите на клавишу
v или B .
Для уменьшения нажмите на
клавишу V или b.
Нажмите на клавишу ENTER для
восстановления предыдущего
экрана.
• Если вы изменяете настройку:
Нажмите на клавишу v или V, чтобы
изменить настройку.
Нажмите на клавишу ENTER или b
для восстановления предыдущего
экрана.
Видео
NTSC 3.58
Индикатор сигнала входа
Индикатор задания сигнала входа
Контраст
мин
Меню регулировки изображения
x
Выбор:
Уст:
Вых:
APA выс.четк.: Вкл
Автопоиск вх.: Выкл
Выб.сиг.вх. A: Компонент
Сист. цв. ТВ: Авто
Энергосбереж.: Выкл
Блок-ка кнопок: Выкл
Отображение CC
: Выкл
Сброс тайм.лампы
УСТАНОВКА НАБОРА
Вход A
A
УСТАНОВКА МЕНЮ
Вход A
Вкл
Русский
Состояния:
Язык:
Полож. меню:
Заставка вкл-я:
Верх. левый
Нижний левый
Центральный
Верх. правый
Нижний правый
Выбор:
Уст:
Назад:
Вых:
Меню
Настраиваемые
пункты
Всплывающее меню
Выбранный
входной сигнал
УСТАНОВКА ИЗОБРАЖЕНИЯ
Контраст: 80
Яркость: 50
Гамма-режим: Графика
Цвет. темп.: Высокий
Вход A
Рег. изображ
Стандартный
Выбор:
Уст:
Назад:
Вых:
Меню Настраиваемые пункты
Подменю
