17
Подключение проектора
Проецирование изображений
Подключение
проектора
Подключая проектор, соблюдайте
следующие условия:
• Перед выполнением любых
подключений отключите все
оборудование.
• Используйте для каждого подключения
подходящую проводку.
• Плотно вставляйте кабельные разъемы;
слабые соединения могут приводить к
усилению помех и ухудшать качество
графических сигналов. При
отсоединении проводки удерживайте
кабели за вилки, не тяните за провод.
В этом разделе описано, как подключить
проектор к компьютеру.
Дополнительная информация дана в
инструкциях по эксплуатации компьютера.

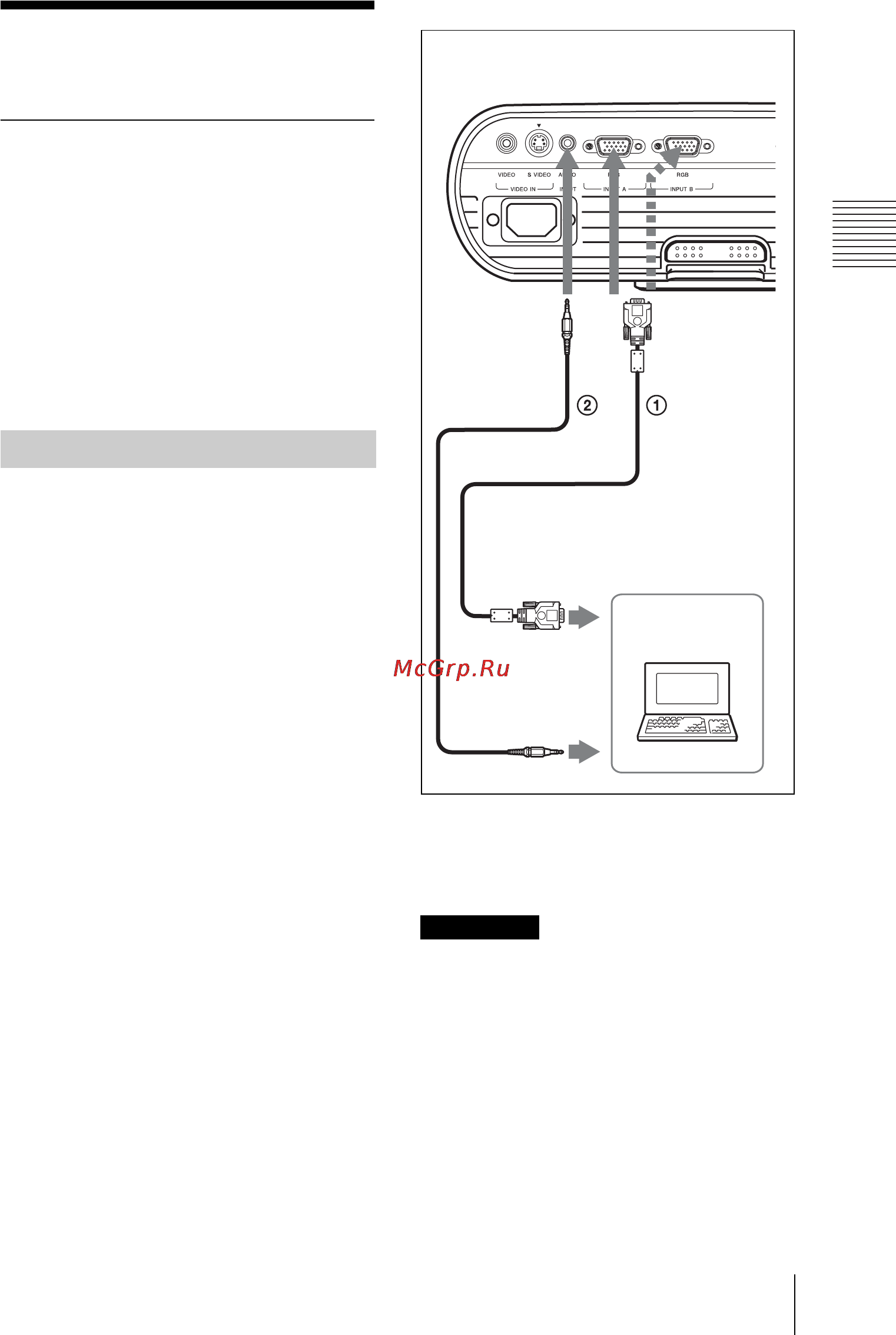

Подключение компьютера
1 Провод HD D-sub 15-штыревой (входит в
комплект поставки)
2 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
• Для подключения стереоаудиосигнала
подключайте соединительный провод
стерео аудио к гнезду AUDIO INPUT.
• Проектор принимает сигналы VGA, SVGA,
XGA, SXGA, SXGA+, WXGA. Однако мы
рекомендуем настроить режим выхода
вашего компьютера на режим SVGA (VPL-
ES7) или XGA (VPL-EX70/EX7) для
внешнего монитора.
• Если вы настраиваете в компьютере,
например, в портативном компьютере,
выход сигнала и на экран компьютера, и на
внешний монитор, изображение на внешнем
мониторе может оказаться
Подключение компьютера
Примечания
Задняя сторона
к выходу монитора
Компьютер
к выходу аудио
VPL-EX70
