16
Монтаж проектора
B Проецирование изображений
Монтаж проектора
Возможны небольшие расхождения между фактическими величинами и расчетными величинами,
указанными в таблице выше.
Подробная информация о монтаже дана в пункте “Схема монтажа” См. стр. 52.

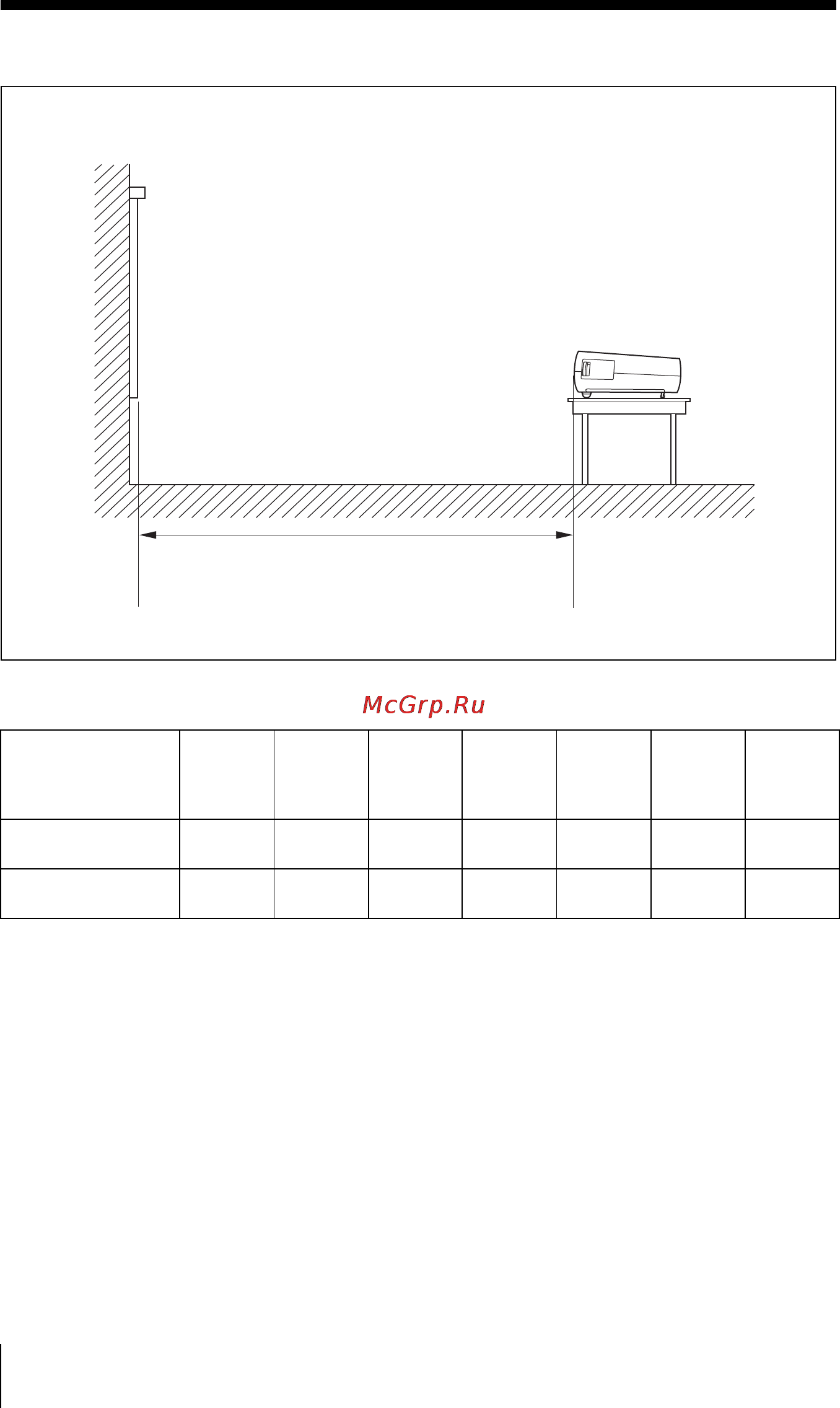

Расстояние между экраном и центром объектива
Экран
* Регулятор не выдвинут, выполнена функция Верт.трап.иск.
Расстояние между объективом и экраном неодинаково и зависит от размера экрана. Используйте
информацию из следующей таблицы в качестве справки.
Единица измерения: м
Размер
проецируемого
изображения (по
диагонали)
40 80 100 150 200 250 300
Минимальное
расстояние
1,1 2,3 2,9 4,4 5,8 7,3 8,8
Максимальное
расстояние
1,4 2,8 3,5 5,2 7,0 8,8 10,5
