19
Проецирование
Проецирование изображений

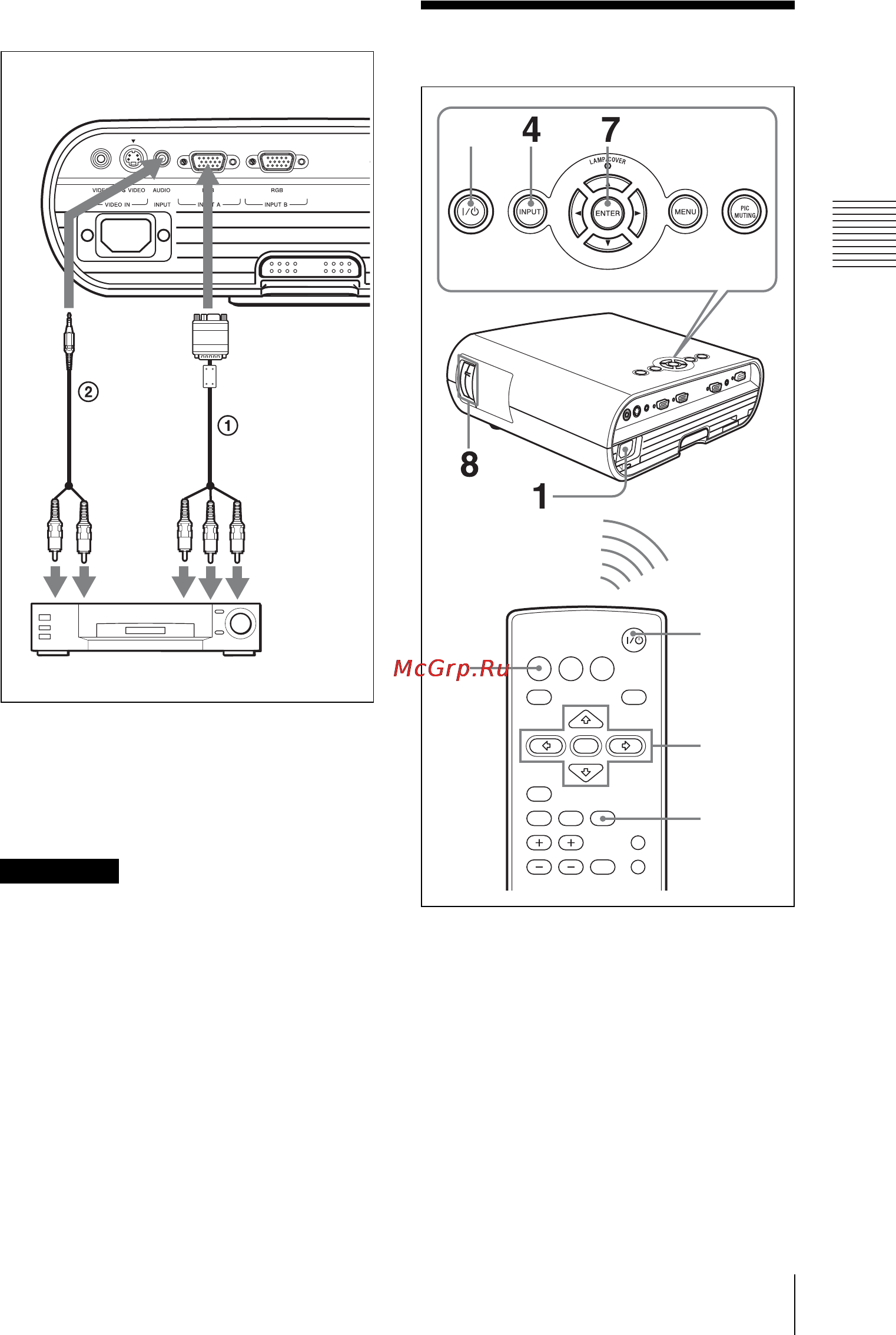

Подключение к выходному разъему
видео GBR/Компонента
1 Провод сигнала (не входит в комплект
поставки)
HD D-sub 15-штыревой (наружный)
↔ 3 × фоно-
гнездо
2 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
• Для подключения стереоаудиосигнала
подключайте соединительный провод
стерео аудио к гнезду AUDIO INPUT.
• Задайте формат, используя пункт “Формат”
меню УСТАН. ВХОД. СИГНАЛА, в
соответствии с входным сигналом.
• Когда вы подключаете проектор к
выходному разъему видео GBR, выберите
“Видео ЗСК”, или, если вы подключаете
проектор к выходному разъему
компонента, выберите “Компонент” и
настройку “Выб.сиг.вх. A” в меню
УСТАНОВКА НАБОРА.
Проецирование
1 Подключите провод питания к
настенной розетке, затем включите
все оборудование и снимите крышку
объектива.
Загорится красная подсветка клавиши
?/1, проектор перейдет в режим
ожидания.
2 Нажмите на клавишу ?/1.
Сначала мигает зеленый индикатор,
затем загорается подсветка клавиши
?/1. (Пока мигает подсветка клавиши
?/1, проектор не готов к работе).
Примечания
Задняя сторона
к
выходу
аудио
(R)
Видеомагнитофон
к выходу
видео GBR/
компонента
к
выходу
аудио
(L)
VPL-EX70
1,2
INPUT
MENU
NETWORK USB
RESET
AUTO FOCUS
D ZOOM
LENS
ENTER
VOLUME
KEYSTONE
/TILT
FREEZE
PIC MUTING
AUDIO MUTING
APA
7
7
2
4
