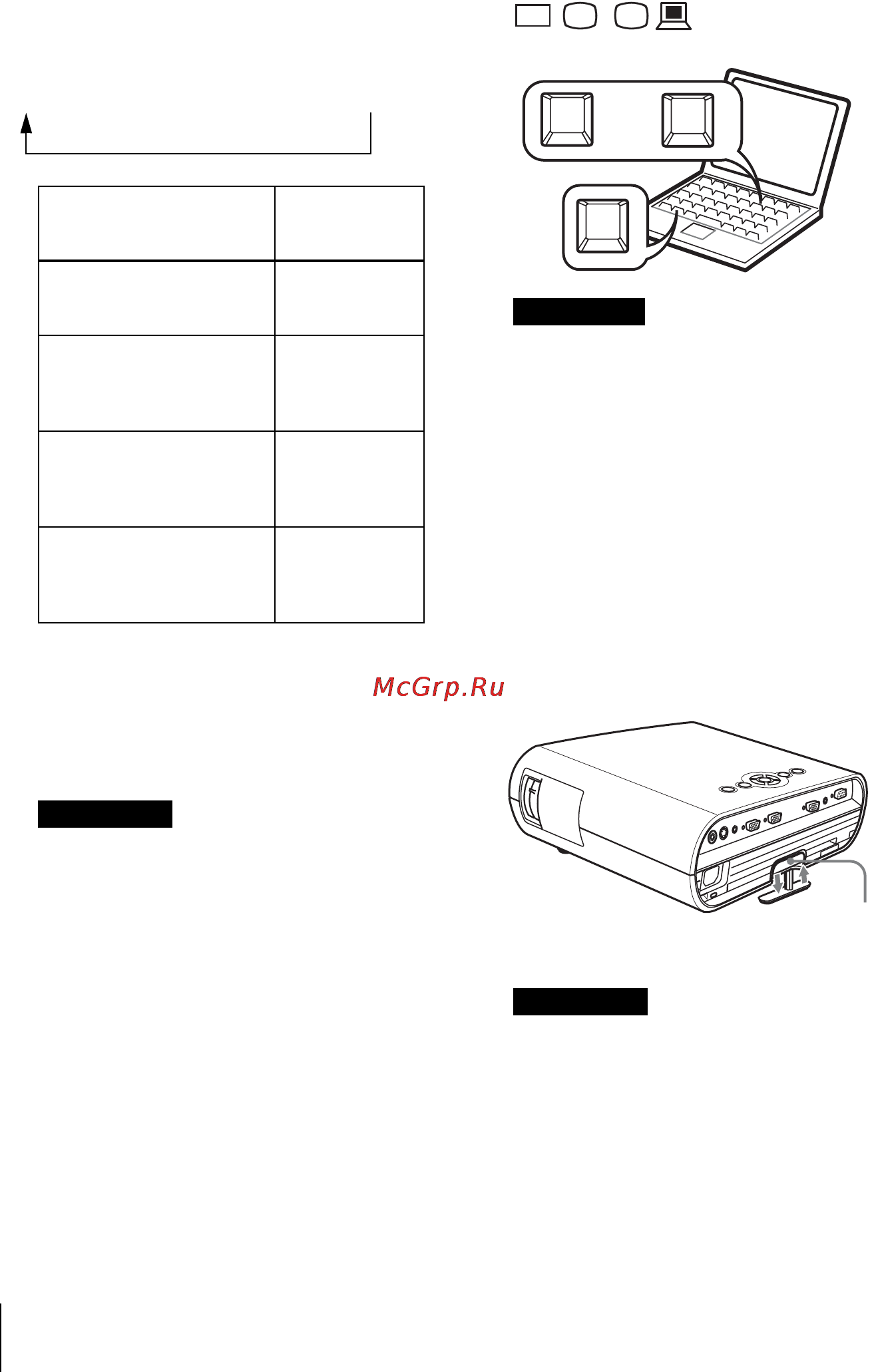

20
Проецирование
3 Включите оборудование,
подключенное к проектору.
4 Нажмите на клавишу INPUT, чтобы
выбрать источник входа.
При каждом нажатии на клавишу
происходит переключение входного
сигнала по следующей схеме:
Интеллектуальная функция APA
(автоматическое выравнивание
пикселей) корректирует изображение
на подключенном оборудовании,
чтобы обеспечить четкость
проецирования.
• Если в пункте “Автопоиск вх.” задано
“Вкл”, проектор выполняет поиск
сигналов от подключенного
оборудования и показывает входной
канал, на котором обнаружены
входные сигналы.
Подробная информация дана в
разделе “Автопоиск вх.” См. стр. 33.
• Интеллектуальная функция Smart APA
работает только с аналоговыми
входными сигналами, поступающими с
компьютера.
5 Включите подключенное
оборудование для подачи выходных
сигналов на проектор.
В зависимости от типа компьютера,
например, лэптоп или универсальный
ЖК, возможно, потребуется задать на
компьютере подачу выходных
сигналов на проектор, нажав на
определенные клавиши (например,
и т.д.), или изменив
настройки компьютера.
Клавиша, используемая, чтобы задать в
компьютере подачу выходных сигналов
на проектор, зависит от типа компьютера.
6 Отрегулируйте положение верхней и
нижней части изображения.
Отрегулируйте положение
изображения с помощью регулятора.
Использование регулятора
Приподнимите проектор, нажмите на
регулировочную кнопку регулятора и
скорректируйте наклон регулятора,
затем отпустите кнопку, чтобы
зафиксировать положение.
• Соблюдайте осторожность, чтобы не
выронить проектор.
• Не нажимайте слишком сильно на
верхнюю поверхность проектора и не
прилагайте к нему большое тянущее
усилие, если выдвинут регулятор. Это
может привести к возникновению
неполадок.
На вход от Нажмите INPUT
для
отображения
Компьютер/компонент,
подключенные к
разъему INPUT А
Вход-A
Компьютер и т.д.,
подключенные к
разъему INPUT B
(только VPL-EX70)
Вход-B
Видеооборудование,
подключенное к
входному разъему
VIDEO
Видео
Видеооборудование,
подключенное к
входному разъему
SVIDEO
S-Видео
Примечания
Вход-A t Вход-B t Видео t S-Видео
(только VPL-EX70)
Примечание
Примечания
VGA
LCD
//
,
F7
Fx
Fn
или
и
Регулировочная кнопка регулятора
