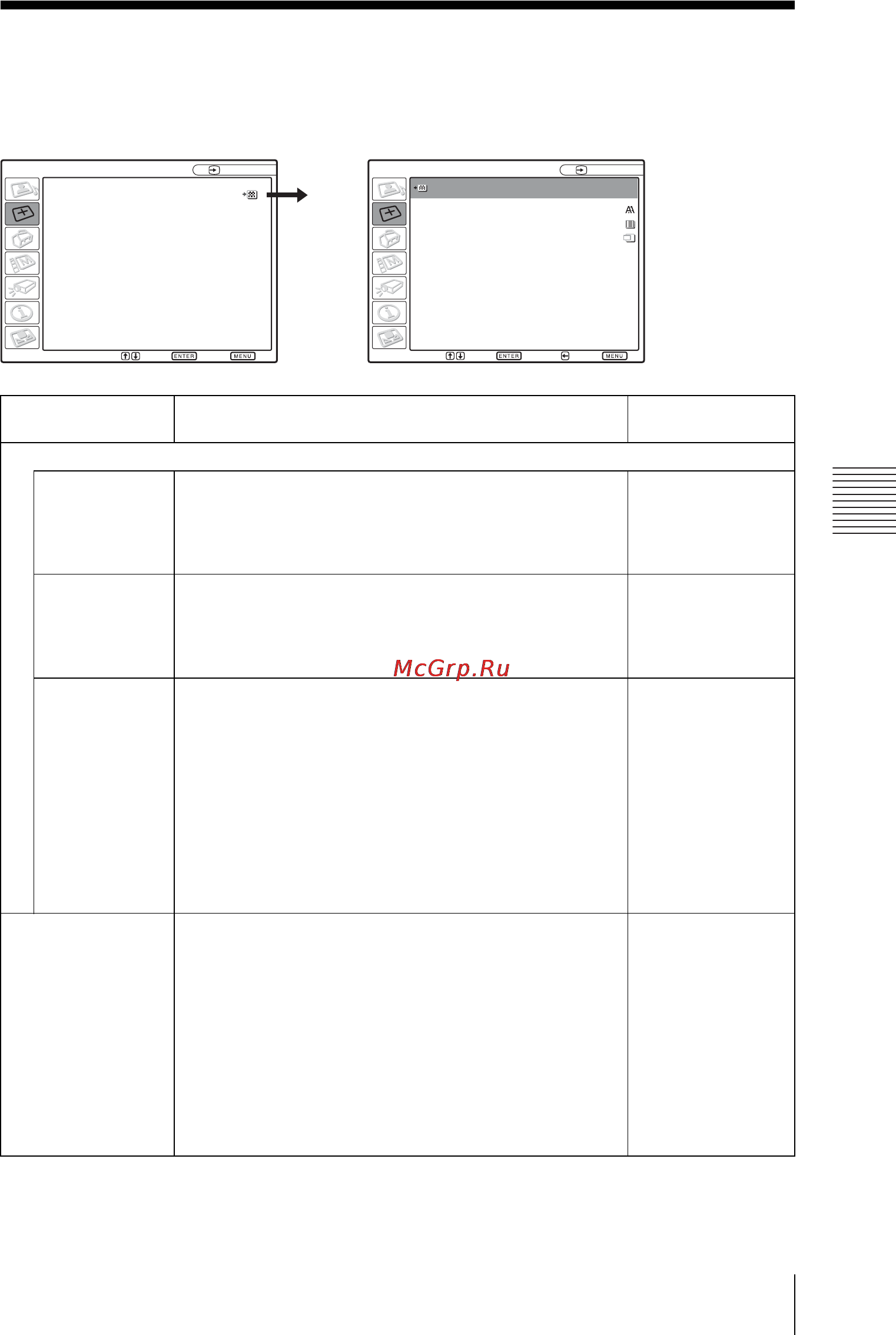

Меню УСТАН. ВХОД. СИГНАЛА
Регулировки и настройки с помощью меню
Меню УСТАН. ВХОД. СИГНАЛА
Меню УСТАН. ВХОД. СИГНАЛА используется для регулировки входного сигнала.
Если на входе сигнал от компьютера
УСТАН. ВХОД. СИГНАЛА
Вход A
Регул. сигн...
Формат: Нормальный
Выбор:
Уст:
Вых:
УСТАН. ВХОД. СИГНАЛА
Вход A
Точечн. фаза: 24
Гориз. размер: 1504
Сдвиг: H: 181 V: 34
Выбор:
Уст:
Назад:
Вых:
УСТАНОВКА СИГНАЛА
Настраиваемые
пункты
Функции Первоначальная
настройка
Регул. сигн...
Точечн. Фаза Регулируется точечная фаза ЖК-панели и выход
сигнала с компьютера.
Дополнительно, более точно регулирует
изображение после его регулировки нажатием на
клавишу APA.
Настройка в
соответствии с
входным сигналом
Гориз. Размер Регулируется горизонтальный размер изображения,
поступающего с компьютера. Отрегулируйте
настройку в зависимости от числа точек входного
сигнала.
Подробная информация дана в разделе стр. 50.
Настройка в
соответствии с
входным сигналом
Сдвиг Регулирует положение изображения. H регулирует
положение изображения по горизонтали. V
регулирует положение изображения по вертикали.
По мере увеличения горизонтальной настройки (H)
изображение смещается вправо, по мере ее
уменьшения изображение смещается влево.
По мере увеличения вертикальной настройки (V)
изображение смещается вверх, по мере ее
уменьшения изображение смещается вниз.
Используйте клавишу
b или B для регулировки
горизонтального положения и клавишу
v или V для
регулировки вертикального положения.
Настройка в
соответствии с
входным сигналом
Формат (Если на
входе видеосигнал)
Вы можете настроить формат показываемого
изображения для используемого сейчас входного
сигнала. Этот пункт активен, только если на вход
подается видеосигнал (номера предварительной
настройки с 1 по 11).
• 4:3: Применяется формат 4:3.
• 16:9: Выберите этот вариант для просмотра сжатого
изображения.
• Увеличение: Выберите, чтобы увеличить
оригинальное изображение без искажения формата.
(Только для номеров входов предварительной
настройки с 1 по 6.)
Настройка в
соответствии с
входным сигналом
