41
Замена лампы
Обслуживание

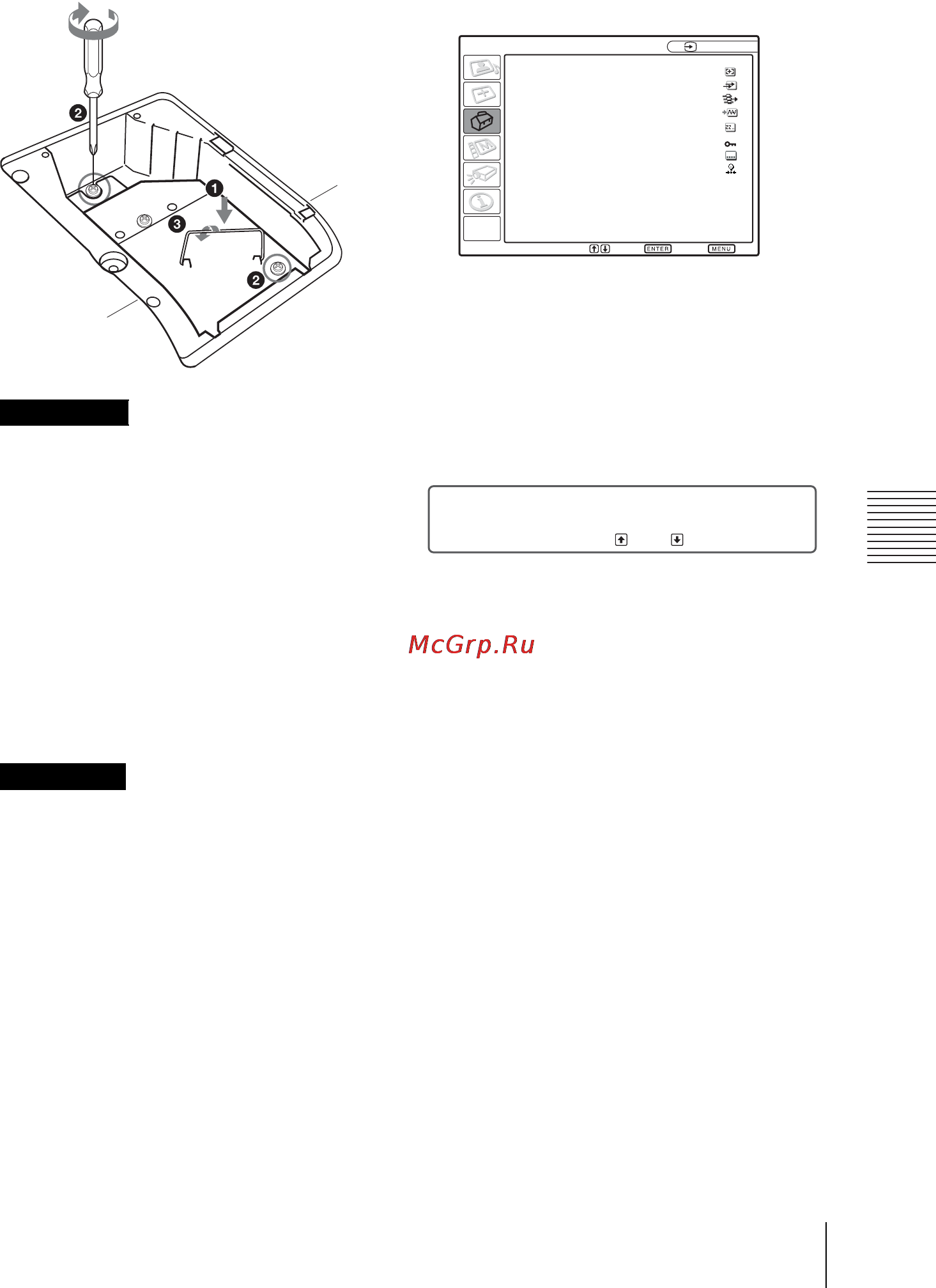

5 Установите новую лампу до
крайнего положения, в котором она
будет надежно зафиксирована (a).
Затяните два винта (b). Сложите
рукоятку и возвратите ее в исходное
положение (c).
• Соблюдайте осторожность и не
дотрагивайтесь до стеклянной
поверхности колбы.
• Если лампа неправильно
зафиксирована, будет невозможно
включить питание.
• Не допускайте попадания в паз
жидкостей или инородных предметов,
чтобы исключить риск возгорания и
поражения электрическим током.
6 Закройте крышку лампы и затяните
винт.
Обязательно зафиксируйте крышку
лампы в исходном положении. Если это
не сделано, будет невозможно включить
проектор.
7 Переверните проектор.
8 Подсоедините провод питания.
Загорится красная подсветка клавиши
?/1.
9 Нажмите на клавишу ?/1, чтобы
включить проектор.
10Нажмите на клавишу MENU, затем
выберите меню УСТАНОВКА
НАБОРА.
11Выберите пункт “Сброс
тайм.лампы”, затем нажмите на
клавишу ENTER.
12Выберите “Выполнение” с помощью
клавиши
V, затем нажмите на
клавишу ENTER.
Таймер лампы будет установлен на 0, на
экране меню появится сообщение
“Заменить лампу и почистить
фильтр?”.
См. стр. 42, да “Очистка воздушного
фильтра”.
13Выберите “Да” с помощью
клавиши
v.
На экране меню появится сообщение
“Сброс таймера лампы завершен!”.
Примечания
Примечание
УСТАНОВКА НАБОРА
Вход A
APA выс.четк.: Вкл
Автопоиск вх.:
Выкл
Выб.сиг.вх. A:
Авто
Сист. цв. ТВ: Авто
Энергосбереж.: Выкл
Блок-ка кнопок: Выкл
Отображение CC
: Выкл
Сброс тайм.лампы
Выбор:
Уст:
Вых:
Заменить лампу и почистить фильтр?
Да:
Нет:
