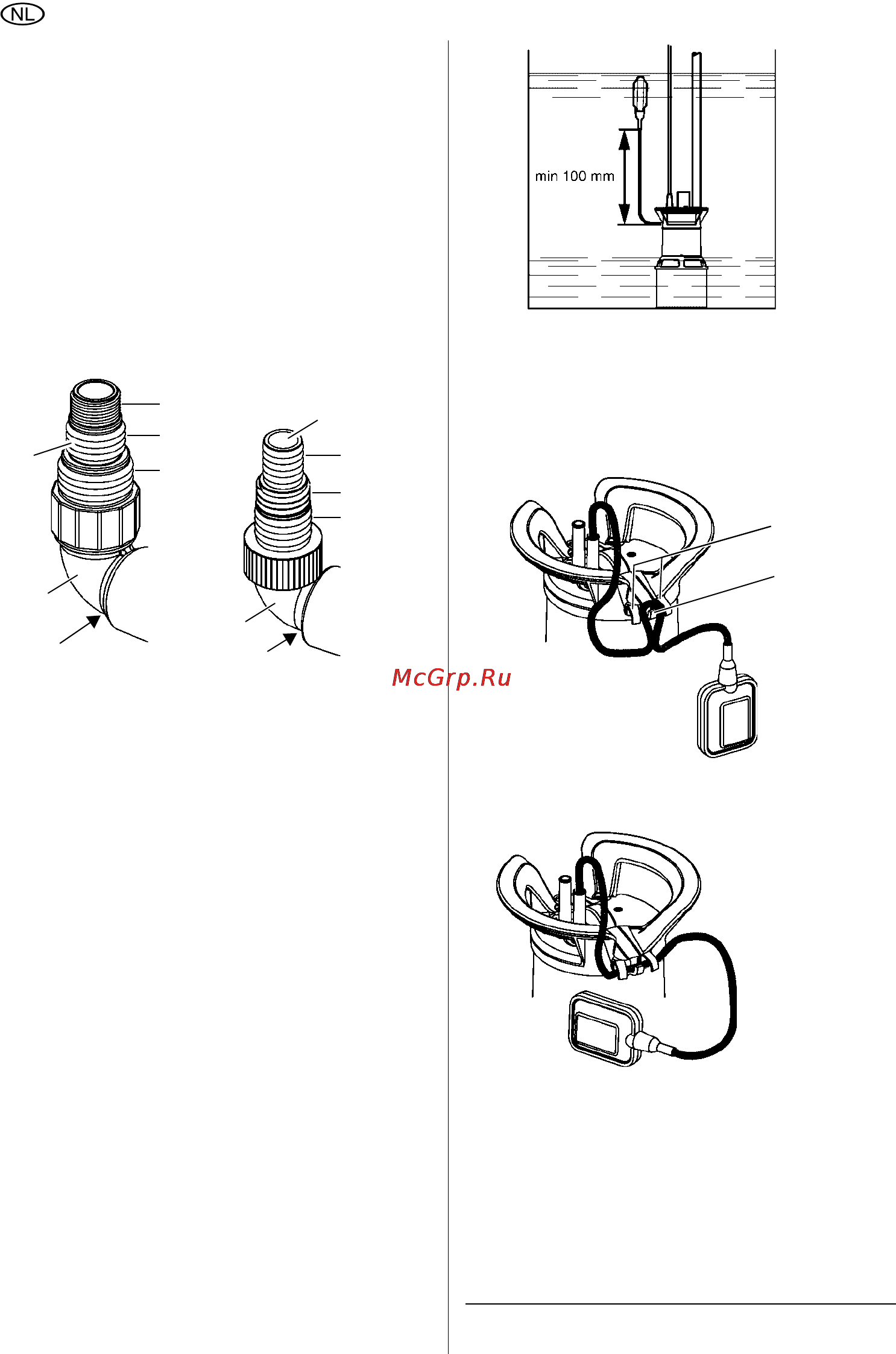

![Metabo TP 8000 S [26/68] Kabel vlotterschakelaar bevestigen](/views2/1076048/page26/bg1a.png)
26
NEDERLANDS
1. Voeg de twee helften van de handgreep
(10) samen zoals afgebeeld.
Geleid daarbij het netsnoer (11) en het
snoer van de vlotterschakelaar (12) naar
boven.
2. Verbind de handgreephelften (10). Let er-
op dat de geleidingen aan de handgreep-
helften in elkaar grijpen.
3. Schroef de handgreep met de vier schroe-
ven (9) aan de behuizing van het apparaat
(13). Gebruik alleen de meegeleverde
schroeven.
4.2 Drukleiding aansluiten
1. Bij maximale drukleidingsdiameter:
kleiner aansluitstuk aan de multiadapter
(14) afsnijden.
3Aanwijzing
De beste pompcapaciteit wordt bereikt met
de maximale drukleidingsdiameter.
2. Multiadapter (14) in het hoekaansluitstuk
(15) schroeven.
3. Hoekaansluitstuk incl. multiadapter in de
drukaansluiting (16) schroeven.
4. Drukleiding op multiadapter (14) schuiven
en met een slangklem bevestigen.
4.3 Kabel vlotterschakelaar
bevestigen
3Aanwijzing
Bevestig de kabel van de vlotterschakelaar
zo dat de afstand tussen kabelhouder en
vlotterschakelaar min. 100 mm bedraagt.
Vorm een lus met de vlotterschakelaarka-
bel. Leg de lus zoals afgebeeld over de
middelste klemhaak (18) van de kabel-
houder en geleid de kabel van de vlotter-
schakelaar onder de beide buitenste
klemhaken (17).
De volgende afbeelding tot de bevestigde
vlotterschakelaarkabel:
A Let op!
De vlotterschakelaarkabel kan beschadigd
worden.
Trek nooit aan de vlotterschakelaarkabel om
de positie in de kabelhouder te veranderen!
Volg bij het losmaken van de vlotterschake-
laarkabel de aangegeven stappen in omge-
keerde volgorde.
PS 18000 SN Alle andere
modellen
15
15
G 1"
1¼"
1½"
1"
G 1"
1¼"
16
16
14
14
17
18
