Параметры производительности для режима инжекционно-
литьевой машины при подключении преобразователя частоты
Функц-ый
код
Название функции
ОписаниеЗначение
Р2.1.06 03.00 B
Входной сигнал на
клемме VF1,
соответствующий
точке перегиба 1
Р2.1.07 030.0 %
Частота,
соответствующая
минимальному
входному сигналу
на клемме VF1
в точке перегиба 1
Р2.1.08 06.00 B
Входной сигнал
на клемме VF1,
соответствующий
точке перегиба 2
Р2.1.09 060.0 %
Частота,
соответствующая
минимальному
входному сигналу
на клемме VF1
в точке перегиба 2
Р2.1.14 03.00 B
Входной сигнал
на клемме VF2,
соответствующий
точке перегиба 1
Р2.1.15 030.0 %
Частота,
соответствующая
минимальному
входному сигналу
на клемме VF2
в точке перегиба 1
Р2.1.16 06.00 B
Входной сигнал
на клемме VF2,
соответствующий
точке перегиба 2
Р2.1.17 060.0 %
Частота,
соответствующая
минимальному
входному сигналу
на клемме VF2
в точке перегиба 2
Р3.0.03 100.0%
Команда фазы 0
Фиксированная частота, когда DI6, DI5,
DI4, DI3 – отключены. Устанавливается в
% от максимальной частоты.
P2.1.11
P2.1.09
P2.1.07
P2.1.05
P2.1.04 P2.1.06 P2.1.10 P2.1.08
Сигнал на
клеммах VF
Выходная частота

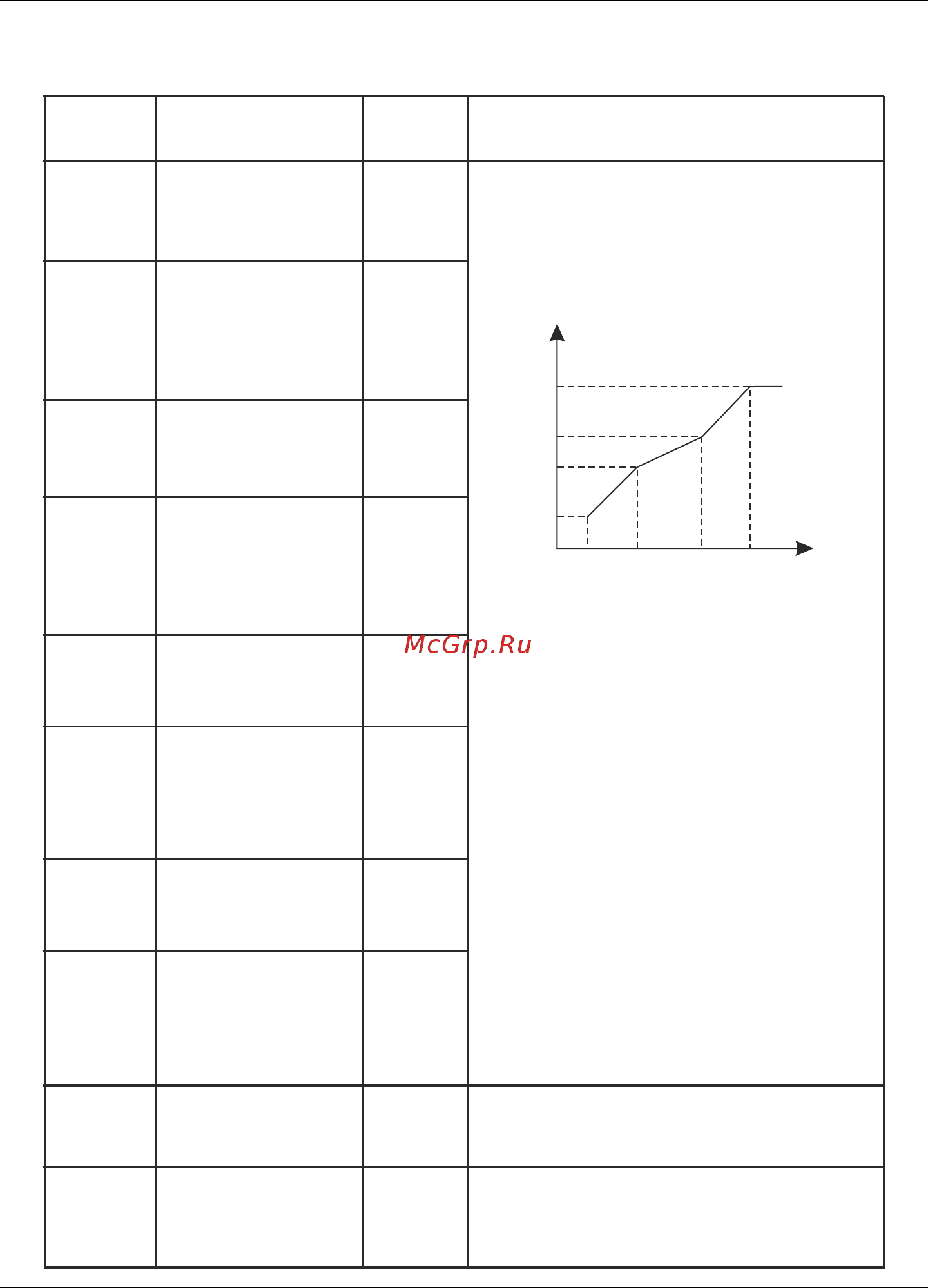

График соответствия входных сигналов
на клеммах VF с выходной частотой.
Значения соответствующей выходной
частоты устанавливаются в процентах
от максимальной частоты.
Р3.0.05 090.0%
Команда фазы 1
Фиксированная частота. Активна только
в том случае, когда DI3 – подключен.
Устанавливается в % от максимальной
частоты.
- 23 -
