3 Типовые настройки преобразователя частоты серии FCI
3.1 Поочередное управление двумя насосами

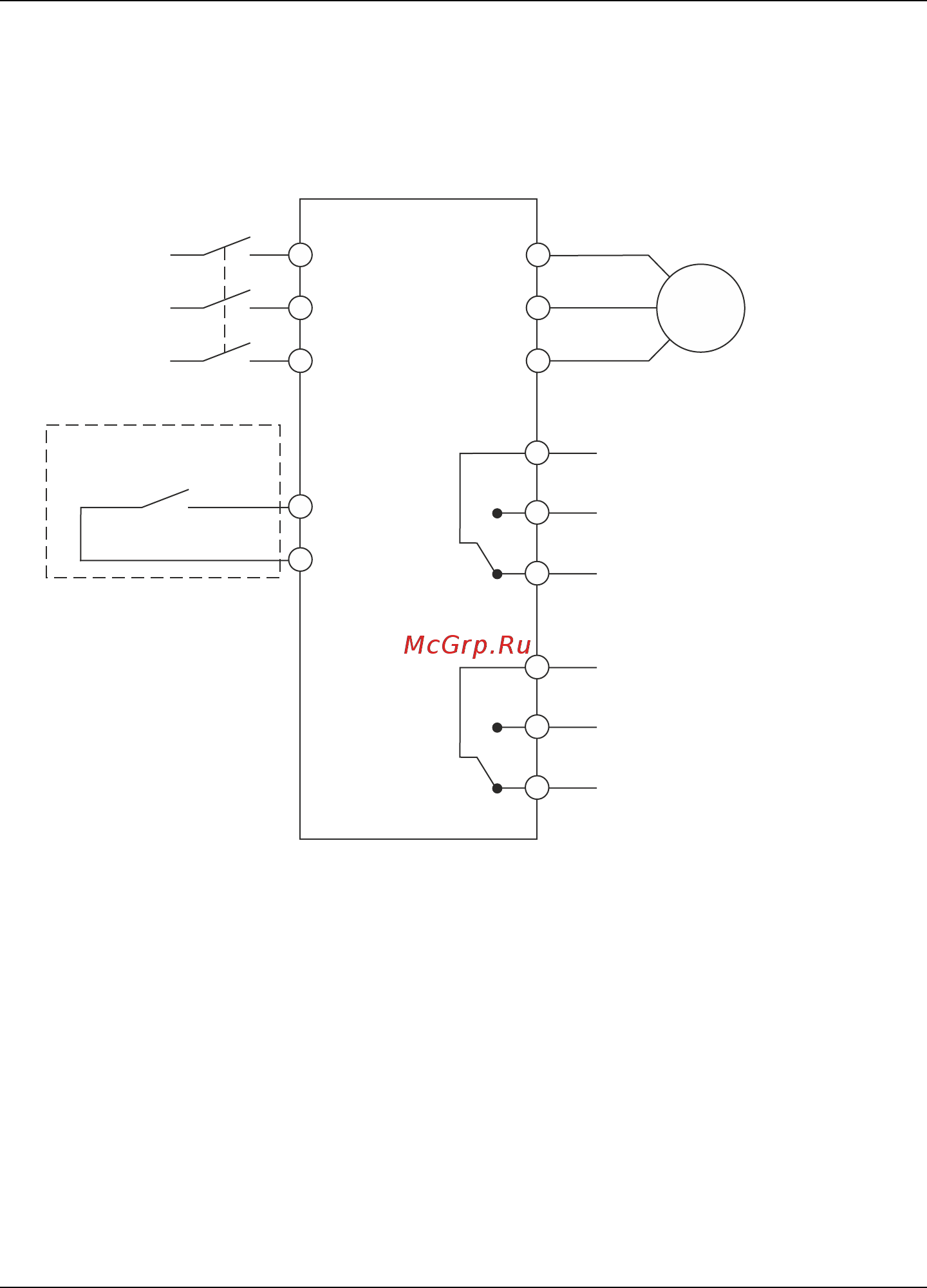

Схема подключения преобразователя частоты в режиме поочередного
управления двумя насосами
L1
L2
L3
R U
S
V
T
W
Выключатель
Источник
питания
3~380 В
Преобразователь
частоты серии FCI
Электродвигатель
Запуск с терминала
управления
D I1
COM
T1A
T2A
T1B
T2B
T1C
T2C
Многофункциональный
релейный выход T1
Многофункциональный
релейный выход T2
Обычно данный выход
используется для
вывода сигнала ошибки
Функция выхода Т2
задается параметром
Р2.0.30
Для управления
переключением
между насосами
сигналы с релейных
выходов подаются
на два контактора
- 25 -
