Функц-ый
код
Название функции
ОписаниеЗначение
Р5.0.19
Инициализация
параметров
Нет операции
00
Сохранение текущих пользовательских
параметров
30
Возврат сохраненных пользовательских
параметров
60
Возврат к заводским параметрам для
режима поочередного управления двумя
насосами
100
3.2 ПИД-управление для поддержания постоянного
давления воды

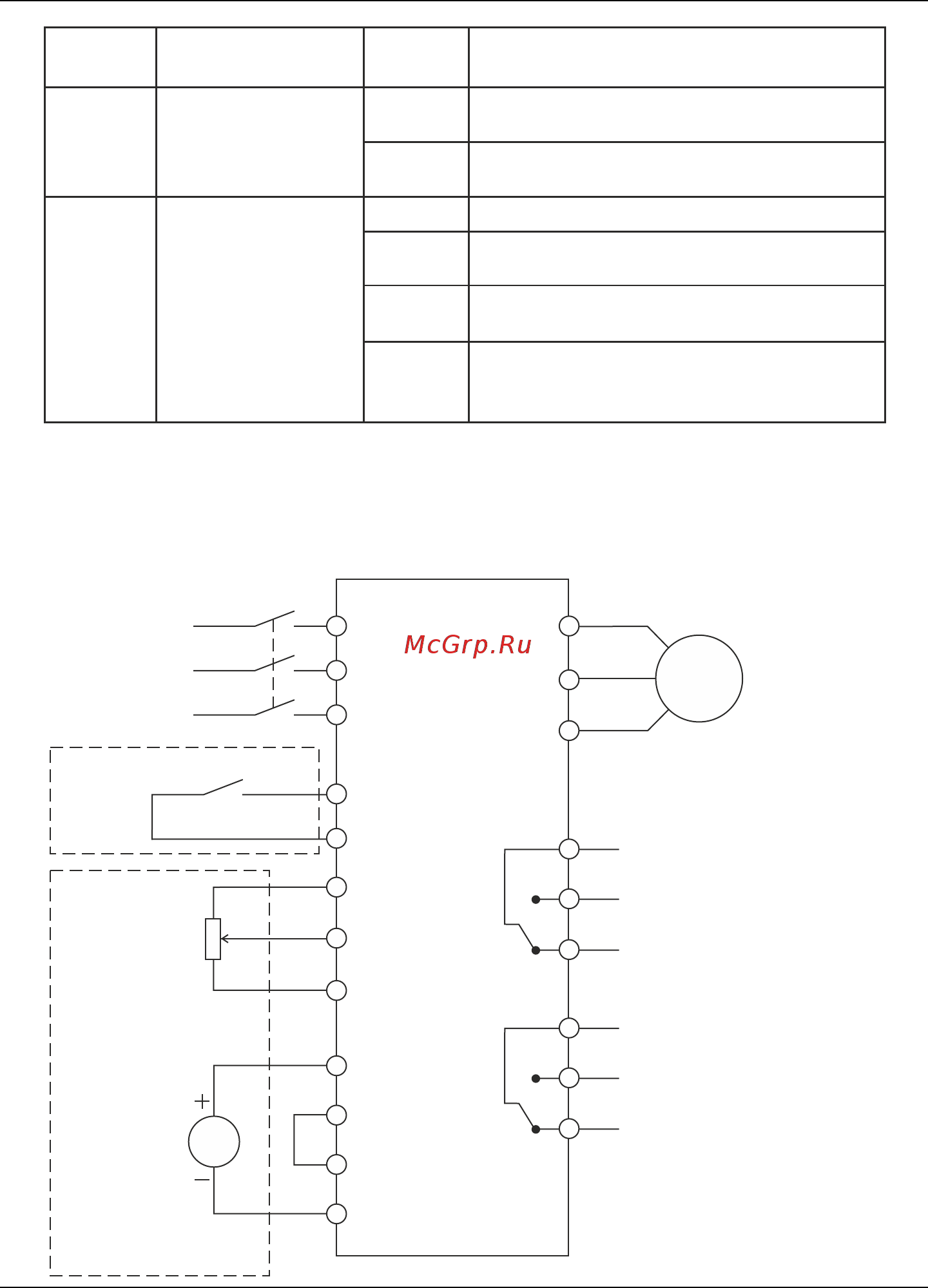

Схема подключения преобразователя частоты в режиме поддер-
живания постоянного давления воды
L1
L2
L3
R U
S
V
T
W
D I1
COM
+10V
V F1
V F1
GND
COM
GND
P24V
T1A
T2A
T1B
T2B
T1C
T2C
Выключатель
Источник
питания
3~380 В
Дистанционный
манометр
Запуск с терминала
управления
Обратная связь
для ПИД-управления
Двухпроводный
датчик
(преобразова-
тель) давления
Следует выбрать
один из двух
каналов управления
Преобразователь
частоты
Электродвигатель
Многофункциональный
релейный выход T1
Многофункциональный
релейный выход T2
Управление
дополнительным
повысительным
насосом
По умолчанию данный
выход используется
для вывода сигнала
«В РАБОТЕ»
Функция выхода Т1
задается параметром
Р2.0.29
Р0.0.03
Вариант работы
в режиме
управления
0
Запуск кнопкой «ПУСК» панели
управления (Р0.0.03=0)
Запуск в режиме терминала с клеммы
DI1 (Р0.0.03=1, Р2.0.00=01)
1
- 29 -
