Команда
Дискретные входы
Останов 0
DI3 DI4
0
Вращение вперед (5 Гц) 1 0
Вращение вперед (50 Гц) 0 1
Реверс (30 Гц) 1 1
3.4 Инжекционно-литьевая машина (термопластавтомат)
L1
L2
L3
R
U
S
V
T
W
DI 1
DI 2
DI 3
DI 4
DI 5
COM
V F1
V F2
GND
GND
T1A
T2A
T1B
T2B
T1C
T2C
Выключатель
Источник
питания
3~380 В
Сигнал давления
0~10В/4~20мА
Сигнал потока
0~10В/4~20мА
Электродвигатель
Многофункциональный
релейный выход T1
По умолчанию данный
выход используется
для вывода сигнала
«В РАБОТЕ»
Функция выхода Т1
задается параметром
Р2.0.29
VF 1
VF 2
I U
Запуск вращения
Фиксированная
частота 1
Фиксированная
частота 2
Фиксированная
частота 3
Фиксированная
частота 4
Общая клемма
Многофункциональный
релейный выход T2
По умолчанию данный
выход используется
для вывода сигнала
ошибки
Функция выхода Т2
задается параметром
Р2.0.30
Преобразователь частоты
серии FCI
Описание функций клемм дискретного входа

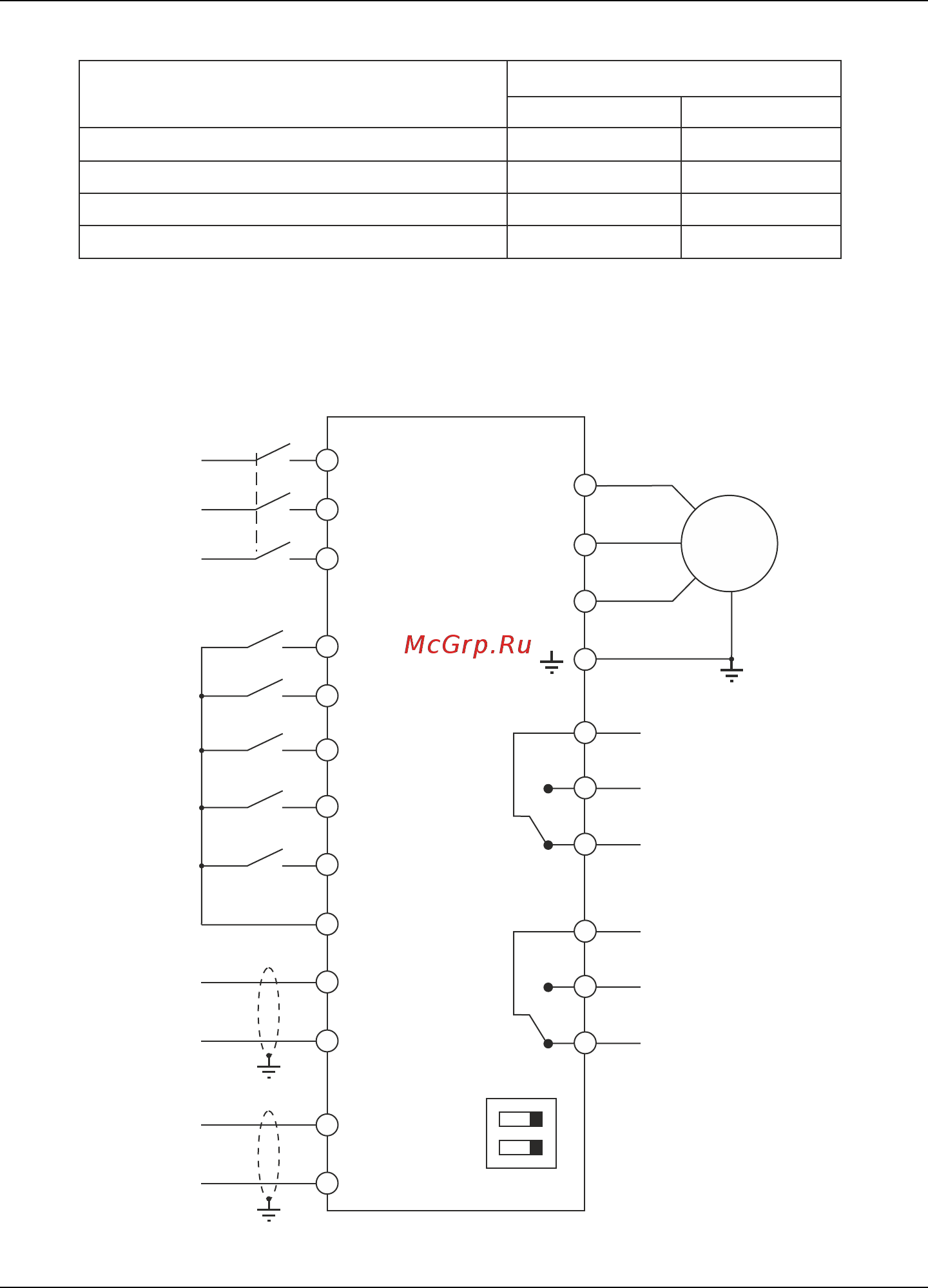

Схема подключения преобразователя частоты в режиме управления
инжекционно-литьевой машиной.
- 37 -
