Значения функциональных кодов при подключении датчика
температуры РТС

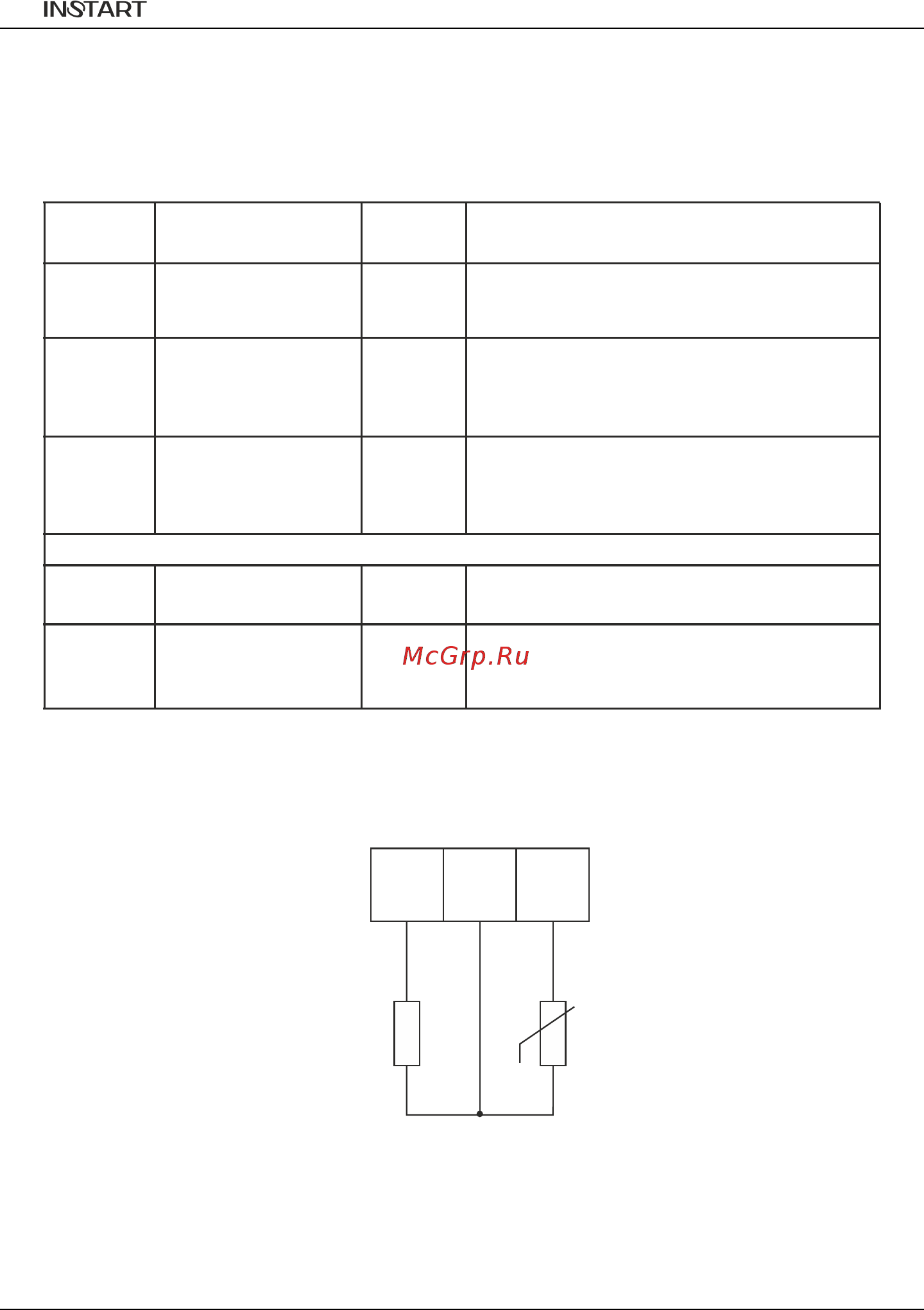

1.1 Подключение датчика температуры РТС
Функц-ый
код
Название функции
ОписаниеЗначение
Р3.2.00 11112
Управление
промежуточными
реле задержки
Установить требуемые реле
Р3.2.03 42413
Управляющее
слово В
промежуточного
реле задержки М2
Установить требуемые функции
Р3.2.07 5145
Управляющее
слово С
промежуточного
реле задержки М1
Установить требуемые функции
Настройка напряжения срабатывания защиты
Р2.2.19 0.04
Нижний предел
напряжения
Установить требуемый предел
Р2.2.20 4.00
Верхний предел
напряжения
Установить требуемый предел
(соответствует сопротивлению датчика
2700 - 3000 Ом)
Подключение: Резистор номиналом 4,7 кОм подключить между клеммами +10В и VF1,
датчик температуры подключить к клеммам GND и VF1.
1 Типовые настройки преобразователя частоты серии MCI, FCI
Схема подключения к преобразователю частоты
+10В
GNDVF1
РТС
R=4,7 кОм
1/4 Вт
- 2 -
