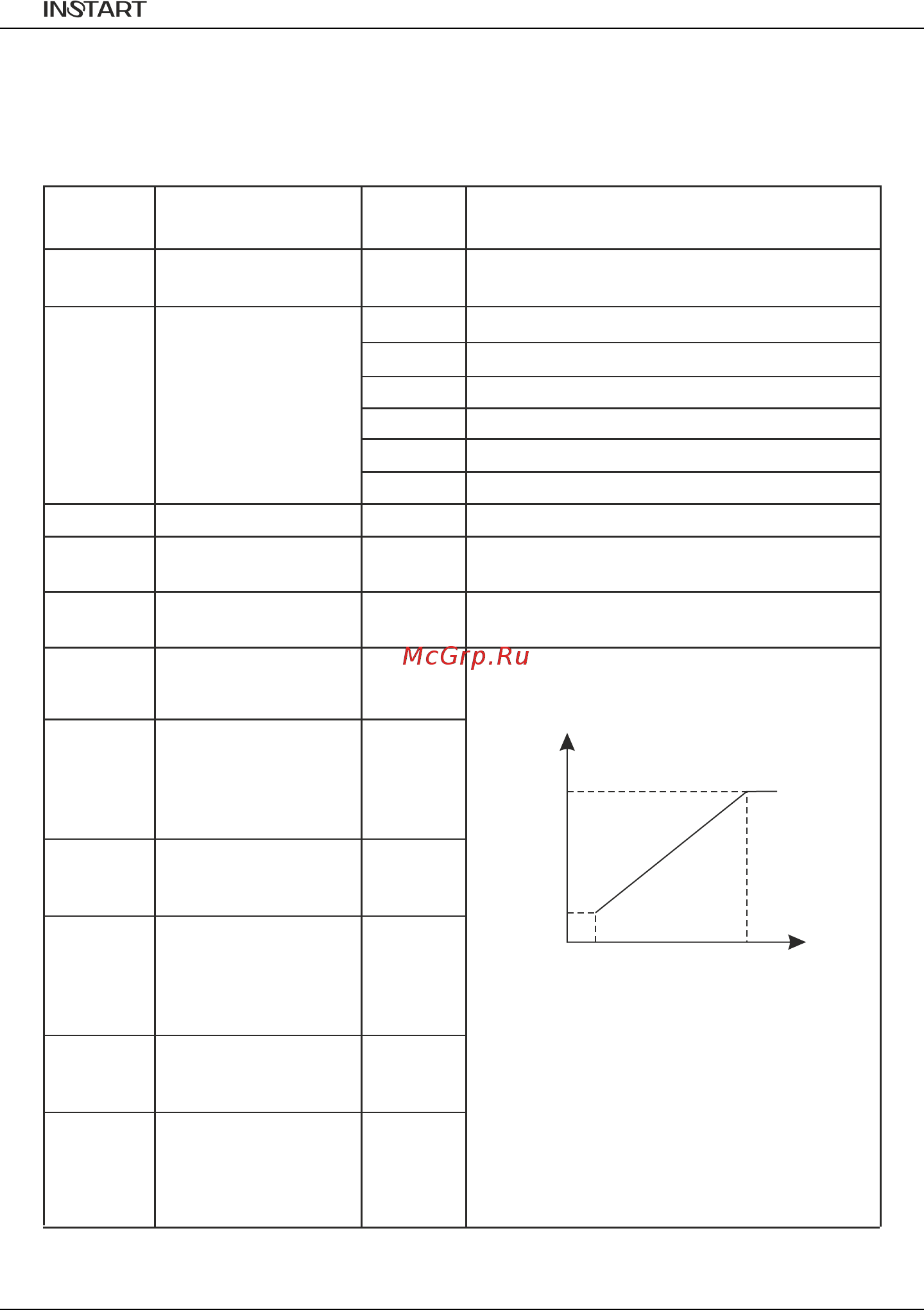

Значения функциональных кодов в режиме инжекционно-
литьевой машины при подключении преобразователя частоты для
серии FCI (при выборе режима инжекционно-литьевой машины
установите значение функционального кода P5.0.19 равным 103)
Функц-ый
код
Название функции
ОписаниеЗначение
P5.0.19
Переход в режим инжекционно-
литьевой машины
103
Инициализация
параметров
Р0.1.00
Источник на клемме VF1
0
Выбор источника
задания частоты
Источник на клемме VF2
1
Источник на клеммах VF1+VF2
2
Источник на клеммах VF1-VF2
3
Источник макс. значение из VF1 и VF2
4
Источник мин. значение из VF1 и VF2
5
Р0.0.09
Минимальная частота
10.00 Гц
Нижняя частота
Р0.0.11
Время устанавливается в зависимости
от условий технологического процесса
1.0 сек
Время разгона
Р0.0.12
Время устанавливается в зависимости
от условий технологического процесса
1.0 сек
Время торможения
Р2.1.04
00.00 B
Минимальный
входной сигнал
на клемме VF1
Р2.1.05
000.0 %
Частота,
соответствующая
минимальному
входному сигналу
на клемме VF1
Р2.1.10
10.00 B
Максимальный
входной сигнал
на клемме VF1
Р2.1.11
100.0 %
Частота,
соответствующая
максимальному
входному сигналу
на клемме VF1
Р2.1.12
00.00 B
Минимальный
входной сигнал
на клемме VF2
Р2.1.13
000.0 %
Частота,
соответствующая
минимальному
входному сигналу
на клемме VF2
P2.1.11
(P2.1.19)
P2.1.05
(P2.1.13)
P2.1.04
(P2.1.12)
P2.1.10
(P2.1.18)
Сигнал на
клеммах VF
Выходная частота
График соответствия входных сигналов
на клеммах VF с выходной частотой.
Значения соответствующей выходной
частоты устанавливаются в процентах
от максимальной частоты.
