Instart MCI-Р7.5-4B [36/52] Схема подключения преобразователя частоты для производ
![Instart MCI-Р7.5-4B [36/52] Схема подключения преобразователя частоты для производ](/views2/1762419/page36/bg24.png)
3.3 Производственная линия подачи листового металла
ПЛК управляет преобразователем частоты по двум дискретным
сигналам

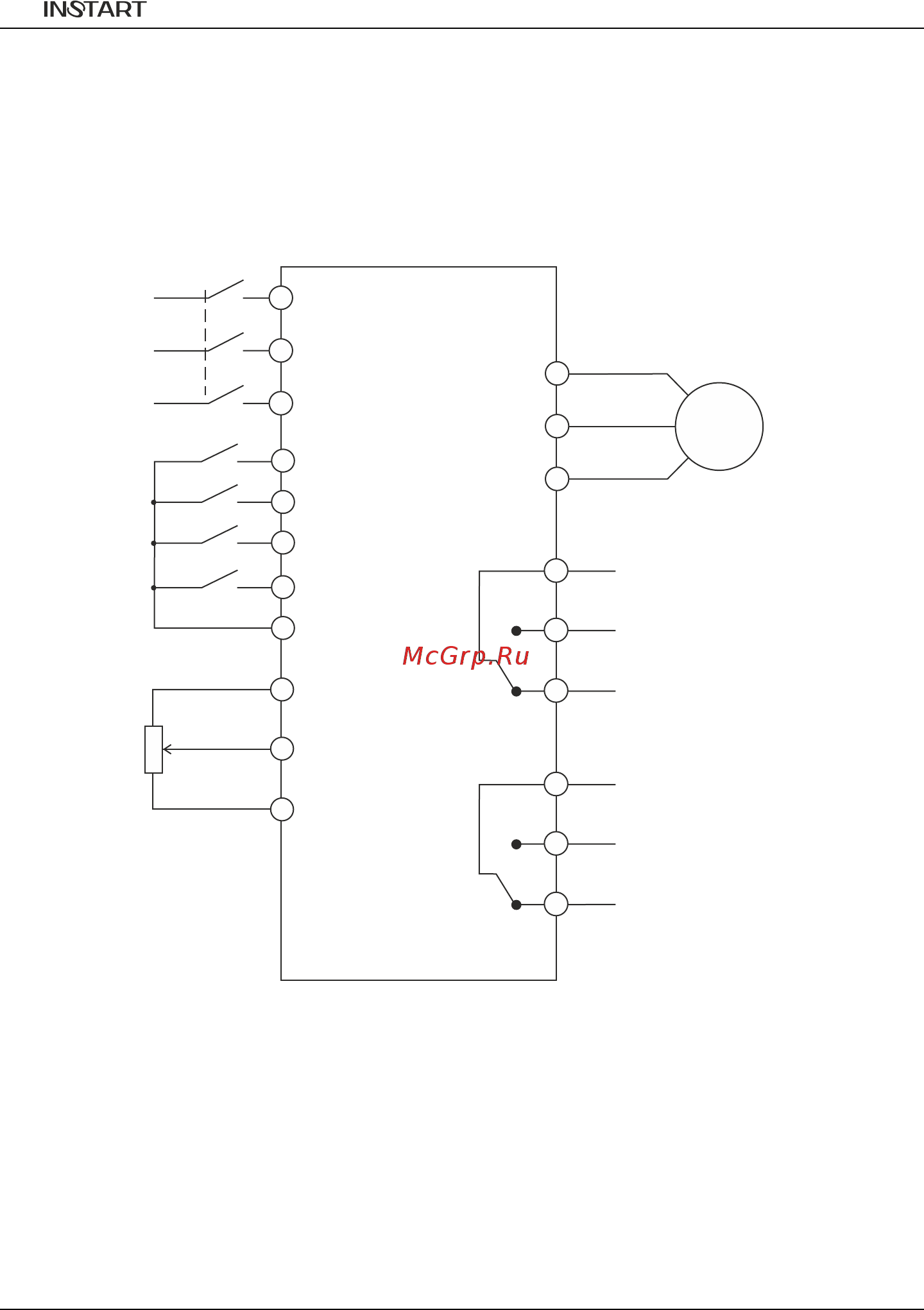

Схема подключения преобразователя частоты для производ-
ственной линии подачи листового металла
L1
L2
L3
R
U
S
V
T
W
Выключатель
Источник
питания
3~380 В
Преобразователь
частоты
серии FCI
Электродвигатель
T1A
T2A
T1B
T2B
T1C
T2C
Многофункциональный
релейный выход T1
Многофункциональный
релейный выход T2
По умолчанию данный
выход используется
для вывода сигнала
ошибки.
Функция выхода Т2
задается параметром
Р2.0.30
По умолчанию данный
выход используется
для вывода сигнала
«В РАБОТЕ»
Функция выхода Т1
задается параметром
Р2.0.29
DI1
DI2
DI3
COM
+10V
V F1
GND
Описание процесса работы:
- быстрая подача листового металла (частота, подаваемая на
электродвигатель 50 Гц)
- медленная подача активируется при срабатывании концевого
выключателя, подключенного к дискретному входу DI4,
необходима для подводки листа до заданного размера (частота,
подаваемая на электродвигатель 5 Гц)
DI4
- 34 -
