6
2.0 RÉGLAGE MATÉRIEL
L’unité bénéficie de 2 fonctions de cavaliers pour contrôler le fonctionnement du tableau.
Tableau 2,0 : Récapitulatif des réglages matériels
OPTION Avec cavalier Sans cavalier
Régler plage de
temp.
Régler plage de temp. de 20°C à 30°C
Régler plage de temp. de 16°C à 30°C
(Valeur par défaut)
TURBO_QUIET
Désactiver le turbo et la vitesse de
ventilation silence
(Valeur par défaut)
Activer le turbo et la vitesse de
ventilation silence
* Seulement applicable au modèle avec fonctions Turbo ou Silence intégrées.
3.0 INSTALLATION
3.1 Accessoires
Les accessoires suivants sont compris avec ce manuel. S’il manque des éléments, veuillez contacter votre
concessionnaire immédiatement.
Télécommande
Vis à bois (2 vis) & Vis de l’unité (2 vis)
Manuel d’utilisation
Pile

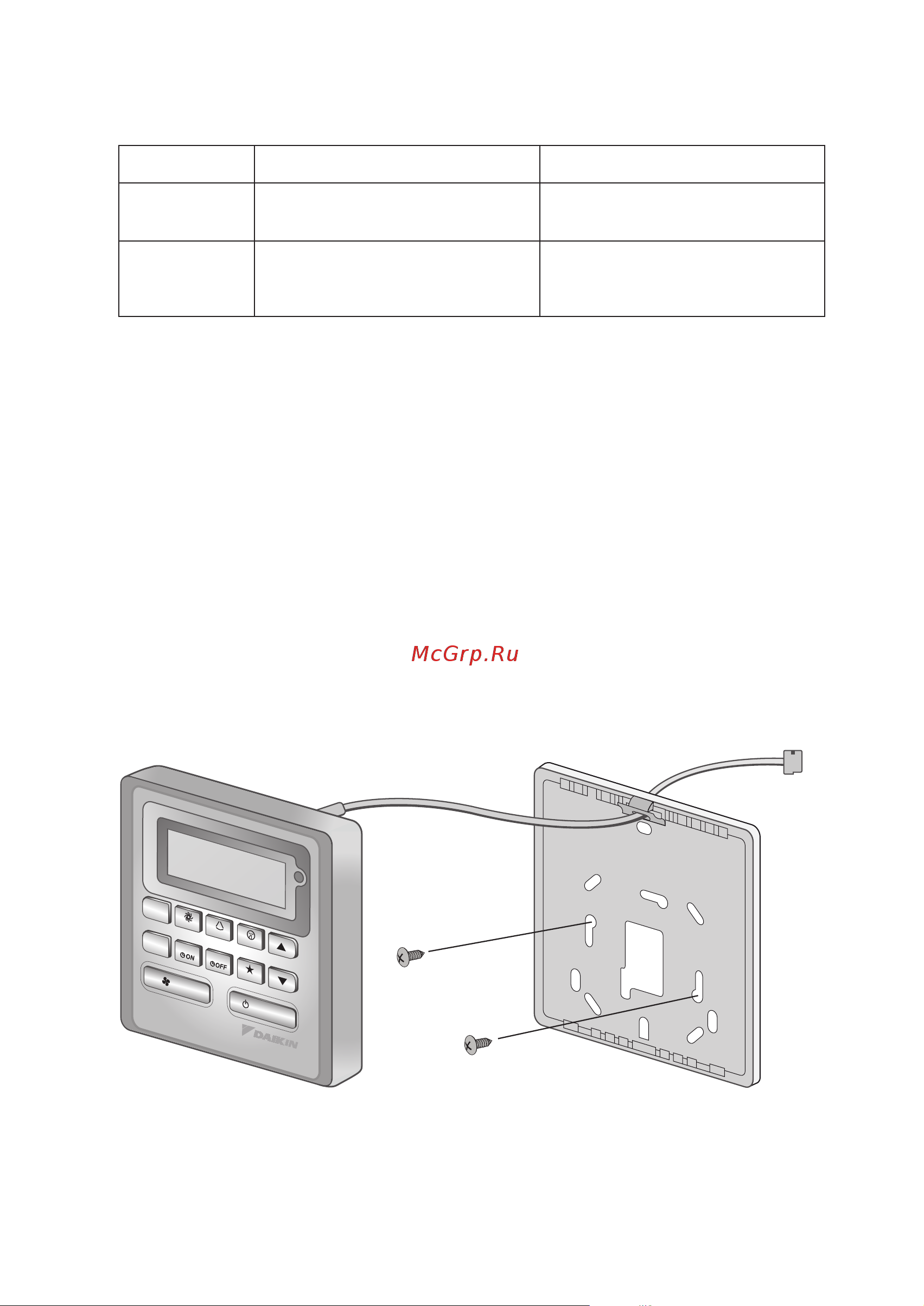

3.2 Guide Détaillé
Ouvrez d’abord l’attache du dessus du contrôleur puis l’attache du bas. Retirez l’enveloppe supérieure
du contrôleur de l’enveloppe inférieure.
Fixez l’enveloppe inférieure sur le mur avec les 2 vis fournies. Insérez ensuite le fil de connexion à travers
la fente sur la partie centrale supérieure de l’enveloppe, comme dans l’illustration.
Réinsérez d’abord l’attache du bas puis clipsez la partie supérieure pour fermer.
MO
DE
TURBO
S
W
I
N
GQU
I
E
T
D
ELAY
T
IMER
T
IMER
TIMER
S
LE
EP
F
A
N ON / OFF
Télécommande LCD
(boîtier supérieur)
Fils de
raccordement
2 x Vis à bois
Télécommande LCD
(Boîtier inférieure)
1.
2.
3.
4.
I.
II.
III.
2-OM-SLM9-0312(0)SIESTA-FR.indd 62-OM-SLM9-0312(0)SIESTA-FR.indd 6 5/4/12 10:40:48 AM5/4/12 10:40:48 AM
