Daikin AHQ125CV1 [44/76] Показания устройства arcwb
![Daikin AHQ125CV1 [44/76] Показания устройства arcwb](/views2/1327389/page44/bg2c.png)
i

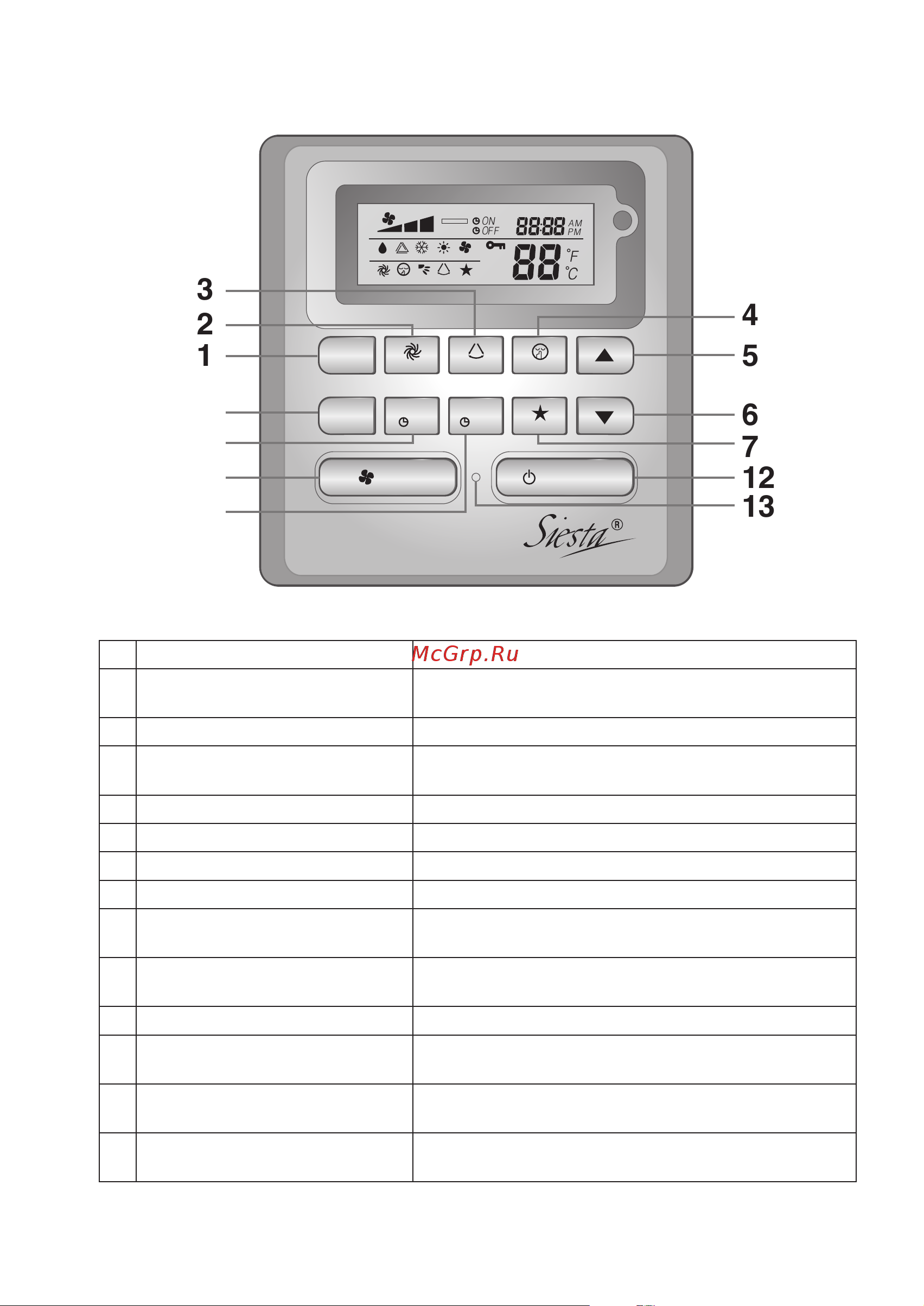

NO КНОПКА ФУНКЦИЯ
1.
MODE Выбор режима работы (Cool (охлаждение) / Heat (обогрев) /
Auto (авто) / Dry (осушение) / Fan (вентилятор))
2.
TURBO Активация/деактивация функции “Турбо”
3.
SWING
Активация/деактивация качания жалюзи
Удерживайте кнопку, чтобы сменить режим поворота жалюзи.
4.
QUIET Активация/деактивация функции “Бесшумная”
5.
SET TEMP UP Увеличение заданной температуры в °C или °F
6.
SET TEMP DOWN Уменьшение заданной температуры в °C или °F
7.
SLEEP Активация/деактивация функции “Сон”
8.
OFF TIMER Включение/выключение режима установки ВЫКЛ ТАЙМЕРА
Событий 1 и 2
9.
ON TIMER Включение/выключение режима установки ТАЙМЕРА ВКЛ.
Событий 1 и 2
10.
DELAY TIMER Активация/деактивация таймера отсрочки
11.
FAN
Выбор оборотов вентилятора
(Auto (авто)/ High (Высок)/ Med (Сред)/ Low (Низк))
12.
ON/OFF Включение/выключение блока независимо от установок
таймеров
13.
ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ (RTC) Включить/выключить режим настройки Часов реального
времени (ЧРВ)
ПРИМЕЧАНИЕ:
Функция “Турбо” и “Бесшумная” - только для выбранных моделей.
Показания устройства ARCWB
MODE
TURBO
DELAY
TIMER
TIMER
ON OFF
TIMER
FAN ON / OFF
SWING QUIET
SLEEP
MON
AUTO
OVERRIDE
TUE WED THU
ROOM
TEMP.
SET
TEMP.
FRI SAT SUN ALL
12
12
12
DRY
TURBO QUIET
SWING
SLEEP
AUTO COOL HEAT FAN
AM
ON
OFF
PM
F
C
1
4
5
6
7
2
3
12
13
10
9
11
8
6-OM-SLM9-0312(0)SIESTA-RU.indd i6-OM-SLM9-0312(0)SIESTA-RU.indd i 5/4/12 10:43:27 AM5/4/12 10:43:27 AM
