6
2.0 DEFINIÇÃO DE HARDWARE
A unidade tem opção de 2 jumpers para controlar a função do quadro.
Tabela 2,0: Sumário das definições de Hardware
OPÇÃO Com Jumper Sem Jumper
Definir intervalo
de temperatura
Definir intervalo de temp. entre
20ºC - 30ºC
Definir intervalo de temp. entre
16ºC - 30ºC
(Padrão)
TURBO_QUIET
Desativar velocidade turbo e silêncio
da ventoinha
(Padrão)
Ativar velocidade turbo e silêncio da
ventoinha
* Apenas aplicável ao modelo com características Turbo ou Silêncio incorporadas.
3.0 INSTALAÇÃO
3.1 Acessórios
Os seguintes acessórios estão incluídos juntamente com este manual. No caso de faltar alguma peça, entre em
contacto com o vendedor imediatamente.
Controlador Remoto
Parafuso de madeira (2 peças) e parafuso da máquina (2 peças)
Manual de instruções
Bateria

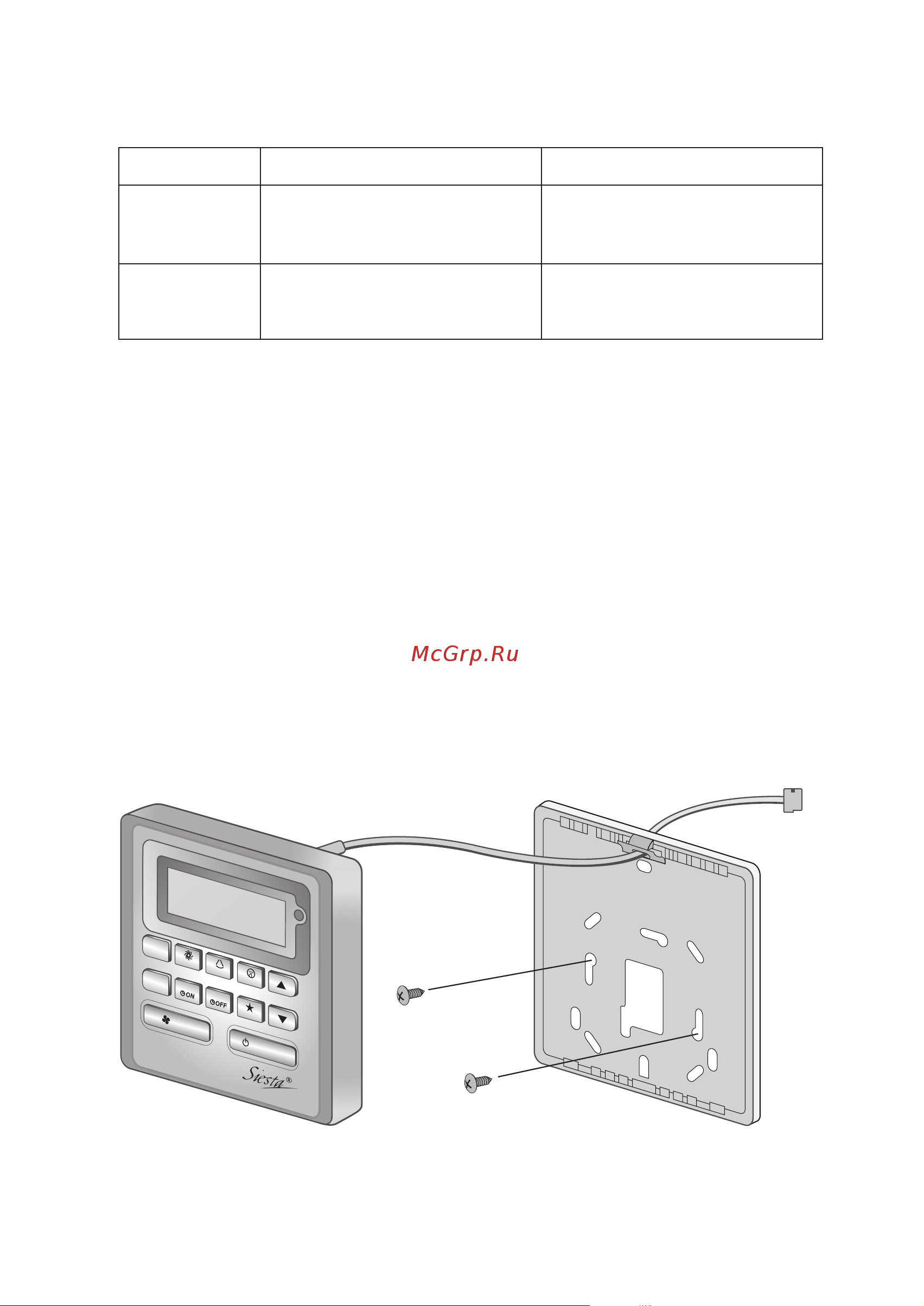

3.2 Guia de funcionamento passo a passo
Abrir primeiro o clip no topo do controlador seguido do clip em baixo. Remover a parte superior da caixa do
controlador da parte de baixo.
Fixe a caixa inferior à parede com os 2 parafusos fornecidos. Depois inserir o fio de ligação através da ranhura
na parte superior central da caixa como mostrado.
Volte a inserir o clip inferior primeiro e depois encaixe a parte superior.
MODE
TURBO SW
IN
GQUIET
DELAY
TIMER
TIMER
TIMER
SLEEP
F
AN ON / OFF
Controlo remoto do LCD
(Parte superior da caixa)
Fios de
ligação
2 parafusos
de madeira
Controlo remoto do LCD
(Parte inferior da caixa)
1.
2.
3.
4.
I.
II.
III.
