6
2.0 HARDWARE-EINSTELLUNG
Das Gerät verfügt über 2 Überbrückungsschalter-Optionen zur Steuerung der Schalttafelfunktion.
Tabelle 2,0 : Zusammenfassung der Hardware-Einstellungen
OPTION Mit Überbrückungsschalter Ohne Überbrückungsschalter
Temp.-Bereich
einstellen
Temp.-Bereich von 20°C – 30°C
einstellen
Temp.-Bereich von 16°C – 30°C
einstellen
(Standard)
TURBO_QUIET
Turbo- und Ruhe-Gebläsedrehzahl
deaktivieren
(Standard)
Turbo- und Ruhe-Gebläsedrehzahl
aktivieren
* Trifft nur auf Modelle mit integrierten Turbo- oder Ruhefunktionen zu.
3.0 INSTALLATION
3.1 Zubehör
Folgendes Zubehör wird zusammen mit diesem Handbuch mitgeliefert. Sollte etwas fehlen, wenden Sie sich
bitte sogleich an Ihren Fachhändler.
Fernbedienung
Holzschrauben (2 Stück) & Maschinenschrauben (2 Stück)
Gebrauchsanweisung
Batterie

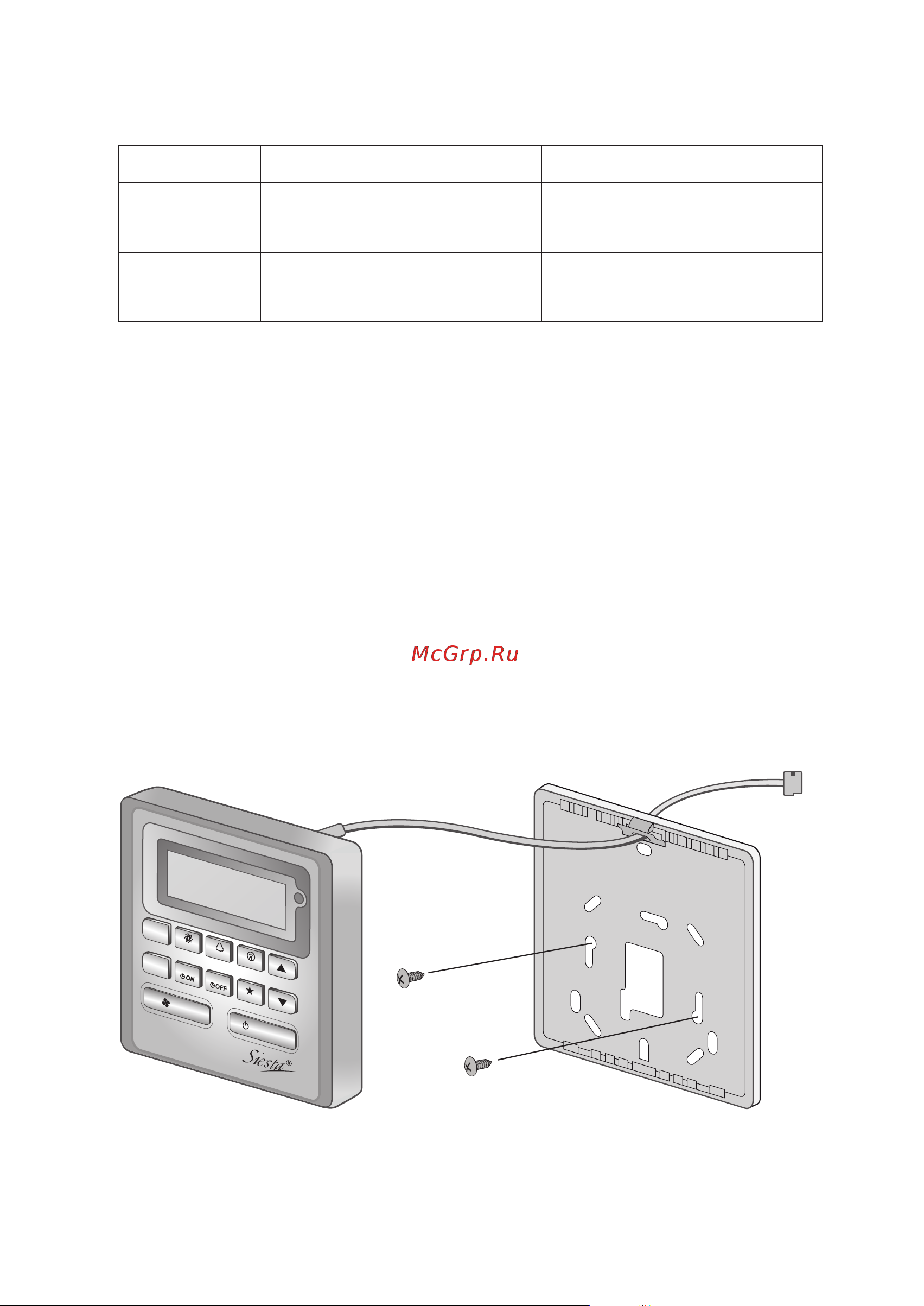

3.2 Installierungsschritte
Öffnen Sie zuerst den Clip an der Oberseite des Controllers, gefolgt vom Clip an der Unterseite. Entfernen
Sie das Gehäuseoberteil des Controllers vom Unterteil des Gehäuses.
Befestigen Sie das Unterteil des Gehäuses mit den beiden mitgelieferten Schrauben an der Wand.
Führen Sie danach die Verbindungsdrähte durch den Schlitz oben in der Mitte des Gehäuses, wie unten
gezeigt, ein.
Führen Sie dann zuerst wieder den unteren Clip ein, und rasten Sie anschließend das obere Teil ein.
MODE
TURB
O
SW
IN
GQUIET
DELAY
TIMER
TIMER
TIMER
SLEEP
F
AN ON / OFF
LCD Fern
(Obere Abdeckung)
Verbindungsdrähte
2 x Holzschrauben
LCD Fern
(Gehäuseunterteil)
1.
2.
3.
4.
I.
II.
III.
3-OM-SLM9-0312(0)SIESTA-DE.indd 63-OM-SLM9-0312(0)SIESTA-DE.indd 6 5/4/12 10:41:15 AM5/4/12 10:41:15 AM
