i
NO TASTE FUNKTION
1. MODE Auswahl der Steuerung für Betriebsmodi (Cool (Kühlen) /
Heat (Heizen) / Auto (Auto) / Dry (Trocknen) / Fan (Ventilator))
2. TURBO Aktivierung/Deaktivierung der Turbo-Funktion
3. SWING Pendelsteuerung aktivieren/deaktivieren
Taste halten zur Änderung des Swing-Modus
4. QUIET Aktivierung/Deaktivierung der Ruhefunktion
5. SET TEMP UP Eingestellte Temperatur in °C oder °F erhöhen
6. SET TEMP DOWN Eingestellte Temperatur in °C oder °F erhöhen
7. SLEEP Aktivierung/Deaktivierung der Schlaffunktion
8. OFF TIMER Einschalten/Ausschalten der OFF TIMER-Einstellungsmodus von Ereignis
1 und 2
9. ON TIMER Einschalten/Ausschalten der ON TIMER-Einstellungsmodus von Ereignis
1 und 2
10. DELAY TIMER Timer aktivieren/deaktivieren
11. FAN Auswahl der Steuerung für Ventilatorgeschwindigkeiten
(Auto (
Auto)
/ High (
Hoch)
/ Med (
Mittel)
/ Low (
Niedrig)
)
12. ON/OFF An/Aus des Geräts mit Löschung aller Timer-Funktionen
13. REELLE ZEITUHR (RTC) Einschalten/Ausschalten des Einstellungsmodus der reellen Zeituhr (RTC)
HINWEIS:
Turbo- und Ruhefunktion sind nur bei ausgewählten Modellen verfügbar.

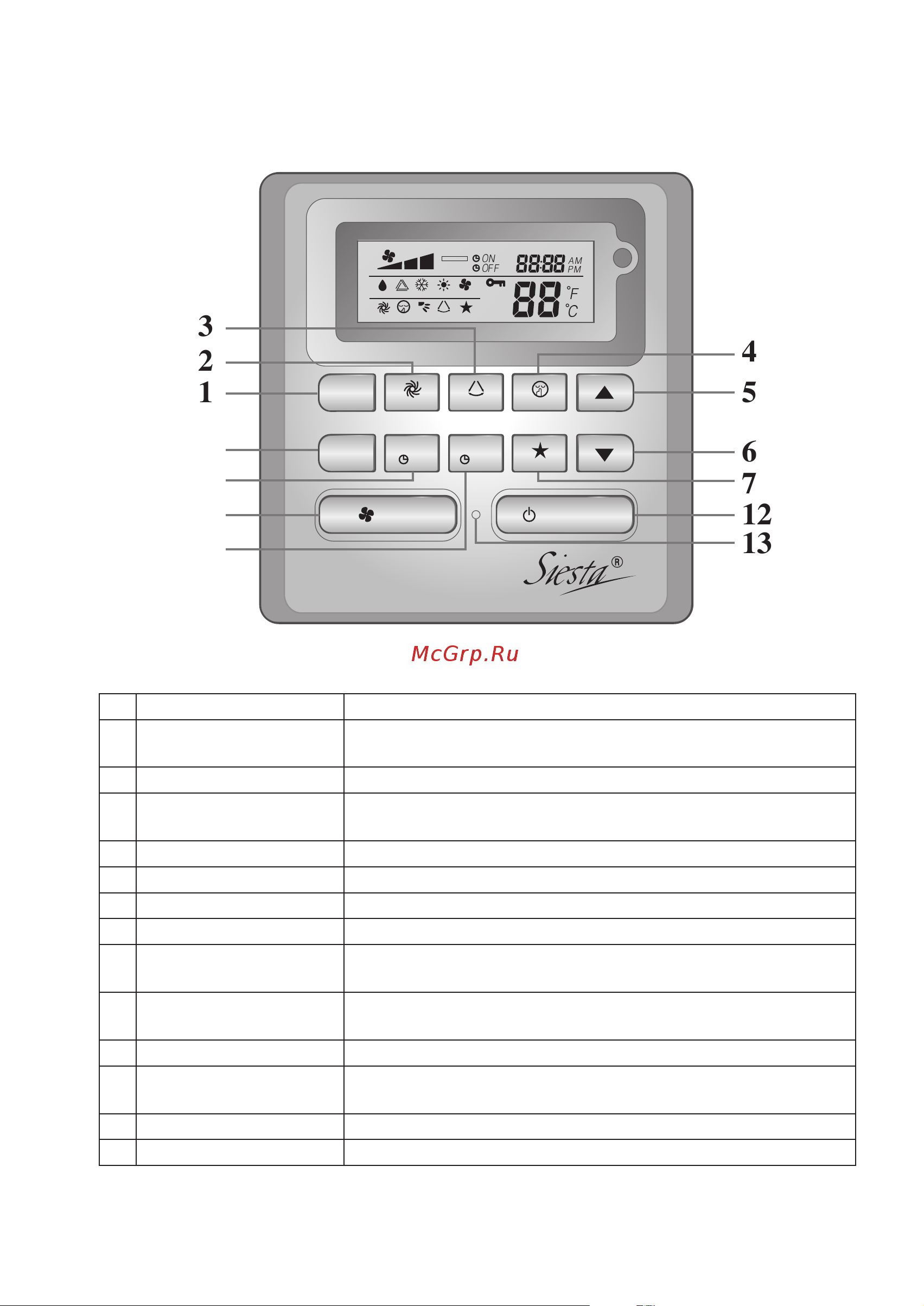

ARCWB Controller-Anzeige
MODE
TURBO
DELAY
TIMER
TIMER
ON OFF
TIMER
FAN ON / OFF
SWING QUIET
SLEEP
MON
AUTO
OVERRIDE
TUE WED THU
ROOM
TEMP.
SET
TEMP.
FRI SAT SUN ALL
12
12
12
DRY
TURBO QUIET
SWING
SLEEP
AUTO COOL HEAT FAN
AM
ON
OFF
PM
F
C
1
4
5
6
7
2
3
12
13
10
9
11
8
3-OM-SLM9-0312(0)SIESTA-DE.indd i3-OM-SLM9-0312(0)SIESTA-DE.indd i 5/4/12 10:41:13 AM5/4/12 10:41:13 AM
