Daikin AHQ125CV1 [50/76] Настройка оборудования
![Daikin AHQ125CV1 [50/76] Настройка оборудования](/views2/1327389/page50/bg32.png)
6
2.0 НАСТРОЙКА ОБОРУДОВАНИЯ
Для управления функцией панели устройство имеет опцию 2 перемычек.
Таблица 2,0 : Сводная информация о настройках оборудования
ОПЦИЯ С перемычкой Без перемычки
Установка
диапазона
темп.
Установка диапазон темп. от
20°C до 30°C
Установка диапазон темп. от
16°C до 30°C
(настройка по умолчанию)
ТУРБО_
БЕСШУМН
Выключение турбо и бесшумной
скорости вентилятора
(настройка по умолчанию)
Включение турбо и бесшумной
скорости вентилятора
* Применимо только к модели со встроенными функциями Турбо или Бесшумной скорости.
3.0 УСТАНОВКЕ
3.1 Принадлежности
Нижеследующие принадлежности поставляются вместе с этим руководством. Если что-либо
отсутствует, то немедленно обращайтесь к Вашему дилеру.
Пульт дистанционного управления
Шуруп (2 штуки) и крепежный винт (2 штуки)
Руководство по установке
Батарея

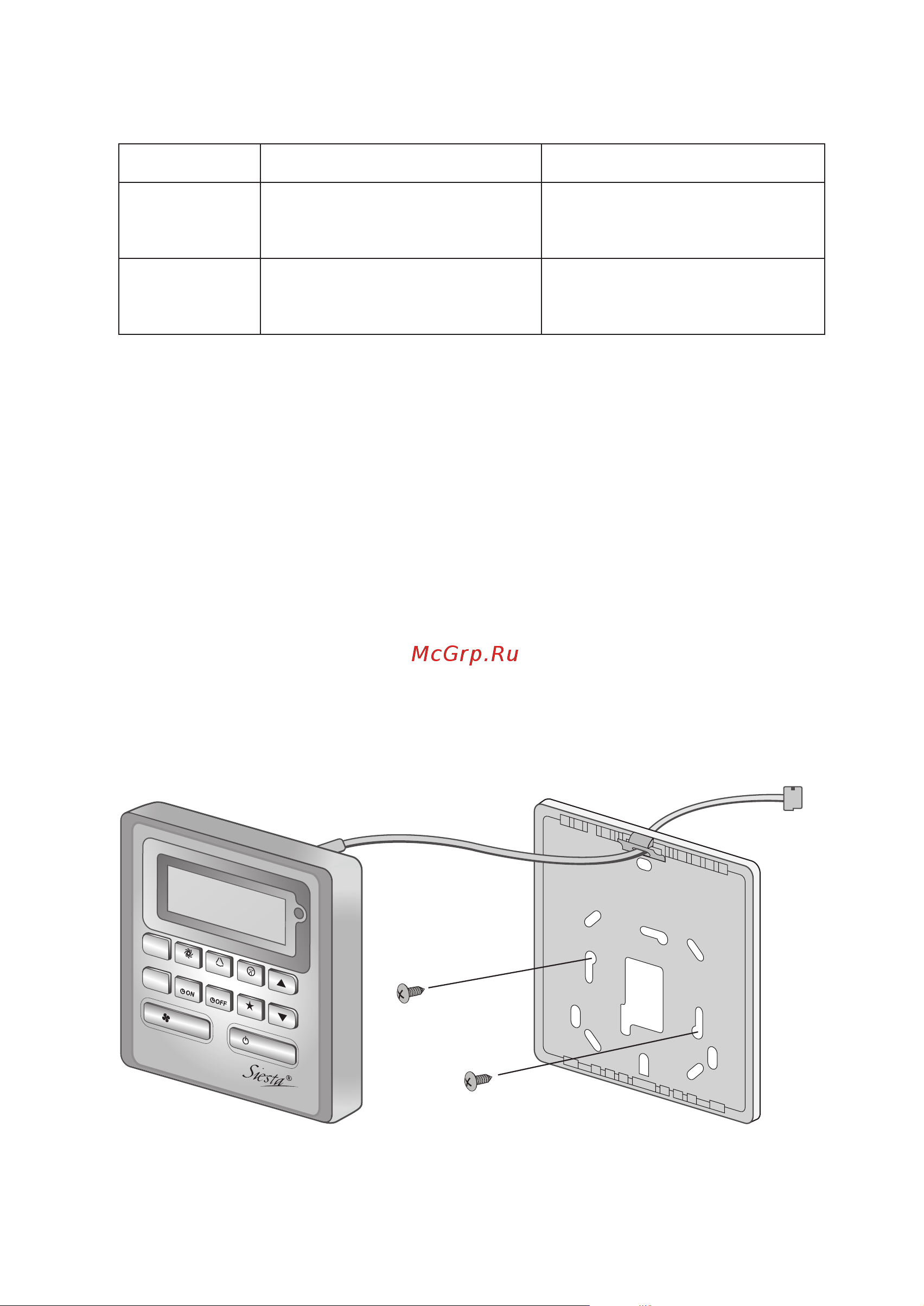

3.2 Подробное Руководство
Откройте сначала фиксатор, расположенный на верхней части пульта, затем нижний
фиксатор. Снимите верхнюю панель пульта с нижней панели.
Закрепите нижнюю панель на стене с помощью 2 имеющихся шурупов. Затем проденьте
соединительный провод через отверстие, расположенное на верхней центральной панели,
как показано.
Вставьте обратно сначала нижний фиксатор, затем защелкните верхнюю часть.
MODE
TURBO SW
IN
GQUIET
DELAY
TIMER
TIMER
TIMER
SLEEP
F
AN ON / OFF
Удаленный ЖКД
(Верхний ящик)
Соединительные
провода
2 х Шуруп
Удаленный ЖКД
(Нижняя Часть)
1.
2.
3.
4.
I.
II.
III.
6-OM-SLM9-0312(0)SIESTA-RU.indd 66-OM-SLM9-0312(0)SIESTA-RU.indd 6 5/4/12 10:43:28 AM5/4/12 10:43:28 AM
