6
2.0 HARDWARE-INSTELLING
De unit heeft 2 jumper-opties voor het regelen van de functie van het bord.
Tabel 2,0: Samenvating van Hardware-instellingen
OPTIE Met Jumper Zonder Jumper
Temperatuurbereik
instellen
Temperatuurbereik instellen van
20°C – 30°C
Temperatuurbereik instellen van
16℃ – 30°C (Standaard)
TURBO_QUIET
Ventilatorsnelheid Turbo en Stil
uitschakelen (Standaard)
Ventilatorsnelheid Turbo en Stil
inschakelen
* Alleen van toepassing op model met functies Turbo of Stil ingebouwd.
3.0 INSTALLATIE
3.1 Accesoires
De volgende accessoires worden bij deze handleiding geleverd. Neem onmiddellijk contact op met uw leverancier
als er een onderdeel ontbreekt.
Afstandsbediening
Houtschroef (2 stuks) & machineschroef (2 stuks)
Instructiehandleiding
Batterij

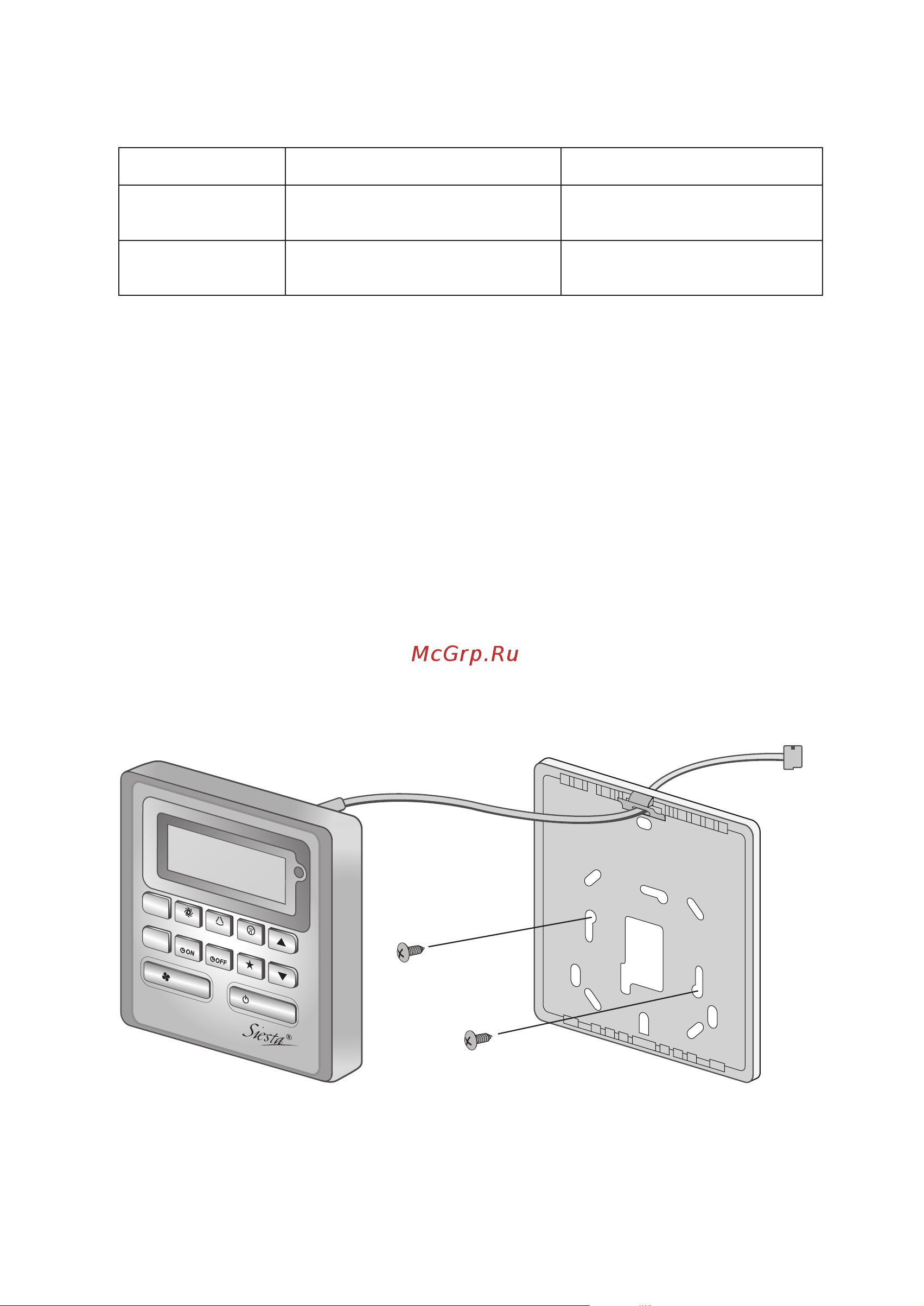

3.2 Stap-voor-stapgids
Open eerst de klem bovenop de controller en vervolgens de onderste klem. Neem het bovenste gedeelte van
de controller los van het onderste gedeelte.
Zet het onderste gedeelte van het kastje met de 2 schroeven vast op de wand. Steek vervolgens de
verbindingsdraad door de sleuf in het bovenste middengedeelte, zoals wordt getoond.
Zet eerst de onderste klem terug en klik vervolgens het bovenste gedeelte dicht.
MODE
TU
RB
O
SW
IN
GQUIET
DELAY
TIMER
TIMER
TIMER
SLEEP
F
AN ON / OFF
LCD-afstandsbediening
(bovendeel)
Aansluitingsdraden
2 x houtschroeven
LCD-afstandsbediening
(Onderste gedeelte kastje)
1.
2.
3.
4.
I.
II.
III.
4-OM-SLM9-0312(0)SIESTA-NL.indd 64-OM-SLM9-0312(0)SIESTA-NL.indd 6 5/7/12 12:02:32 PM5/7/12 12:02:32 PM
