2.0 ΡΥΘΜΙΣΕΙΣ ΥΛΙΚΟΥ
Η μονάδα διαθέτει επιλογή 2 βραχυκυκλωτήρων για τον έλεγχο της λειτουργίας του πίνακα.
Πίνακας 2,0: Σύνοψη των ρυθμίσεων υλικού
ΕΠΙΛΟΓΗ Με βραχυκυκλωτήρα Χωρίς βραχυκυκλωτήρα
Εύρος ρυθμ. θερμ. Εύρος ρύθμ. θερμ. από 20°C – 30°C
Εύρος ρύθμ. θερμ. από 16°C – 30°C
(Προεπιλογή)
TURBO_QUIET
Απενεργοποίηση ταχύτητας ανεμιστήρα
τούρμπο και αθόρυβης λειτουργίας
(Προεπιλογή)
Ενεργοποίηση ταχύτητας ανεμιστήρα
τούρμπο και αθόρυβης λειτουργίας
*Ισχύει μόνο για το μοντέλο με ενσωματωμένα τα χαρακτηριστικά Τούρμπο και Αθόρυβη λειτουργία.
3.0 ΕΓΚΑΤΑΣΤΑΣΗ
3.1 Εξαρτήματα
Τα παρακάτω εξαρτήματα περιλαμβάνονται μαζί με αυτό το εγχειρίδιο. Αν λείπει οποιοδήποτε εξάρτημα, επικοινωνήστε
αμέσως με τον αντιπρόσωπο.
Τηλεχειριστήριο
Ξυλόβιδα (2 τεμάχια) και κοχλίας κίνησης (2 τεμάχια)
Εγχειρίδιο οδηγιών
Μπαταρία

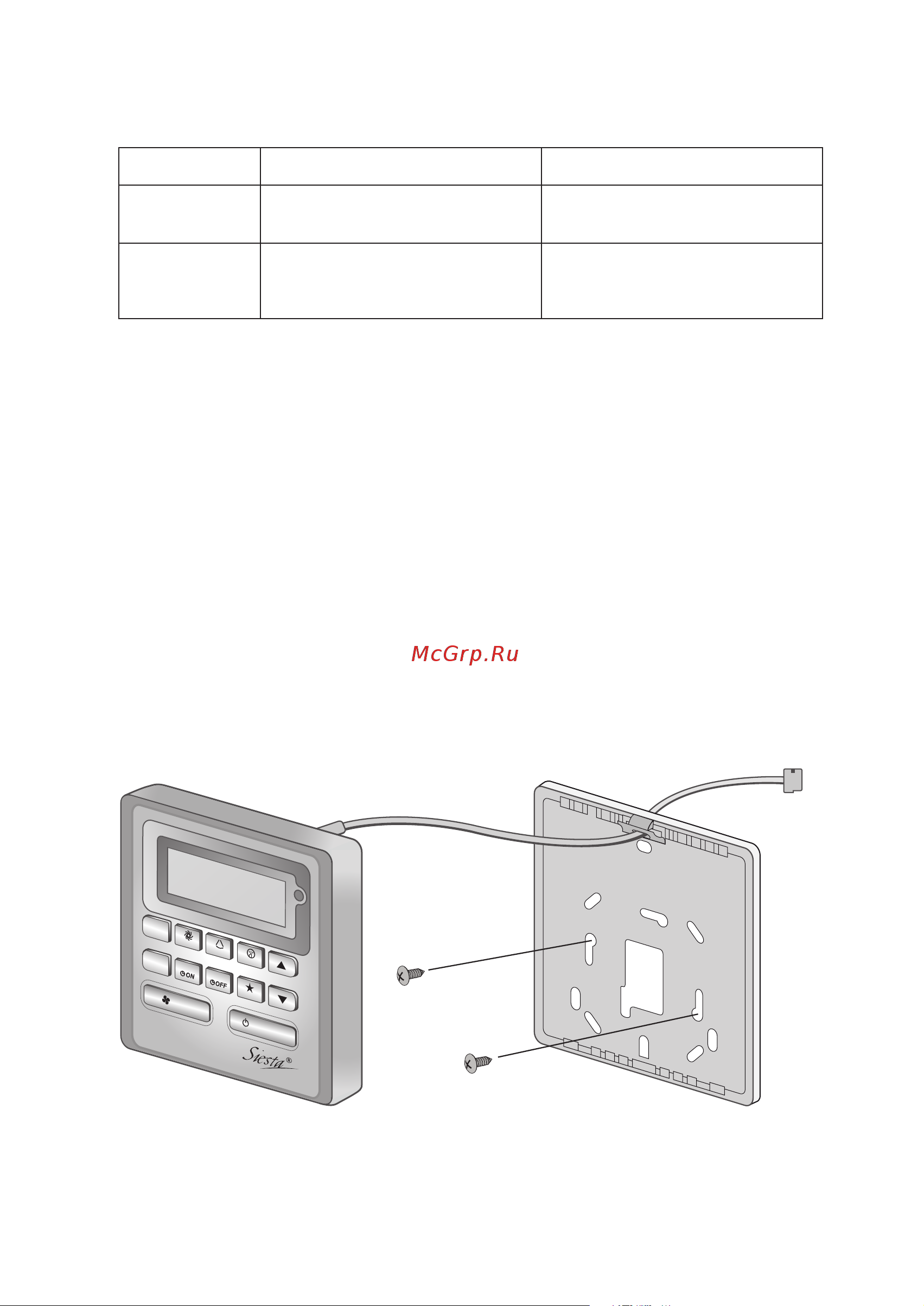

3.2 Οδηγός βήμα προς βήμα
Ανοίξτε πρώτα το κλιπ στο επάνω μέρος του τηλεχειριστηρίου κα στη συνέχεια το κάτω κλιπ. Αφαιρέστε
το επάνω κάλυμμα του τηλεχειριστηρίου από το κάτω κάλυμμα.
Στερεώστε το κάτω κάλυμμα στον τοίχο με τις 2 παρεχόμενες βίδες. Στη συνέχεια, εισαγάγετε το καλώδιο
σύνδεσης μέσω της επάνω κεντρικής υποδοχής του καλύμματος όπως φαίνεται.
Εισαγάγετε πρώτα το κάτω κλιπ και στη συνέχεια ασφαλίστε το επάνω μέρος.
MODE
TURB
O
SW
IN
GQUIET
DELAY
TIMER
TIMER
TIMER
SLEEP
F
AN ON / OFF
LCD οθόνη τηλεχειριστηρίου
(πάνω θήκη)
Καλώδια
σύνδεσης
2 x Ξυλόβιδα
LCD οθόνη τηλεχειριστηρίου
(Κάτω κάλυμμα)
1.
2.
3.
4.
I.
II.
III.
8-OM-SLM9-0312(0)SIESTA-GR.indd 68-OM-SLM9-0312(0)SIESTA-GR.indd 6 5/4/12 4:45:32 PM5/4/12 4:45:32 PM
