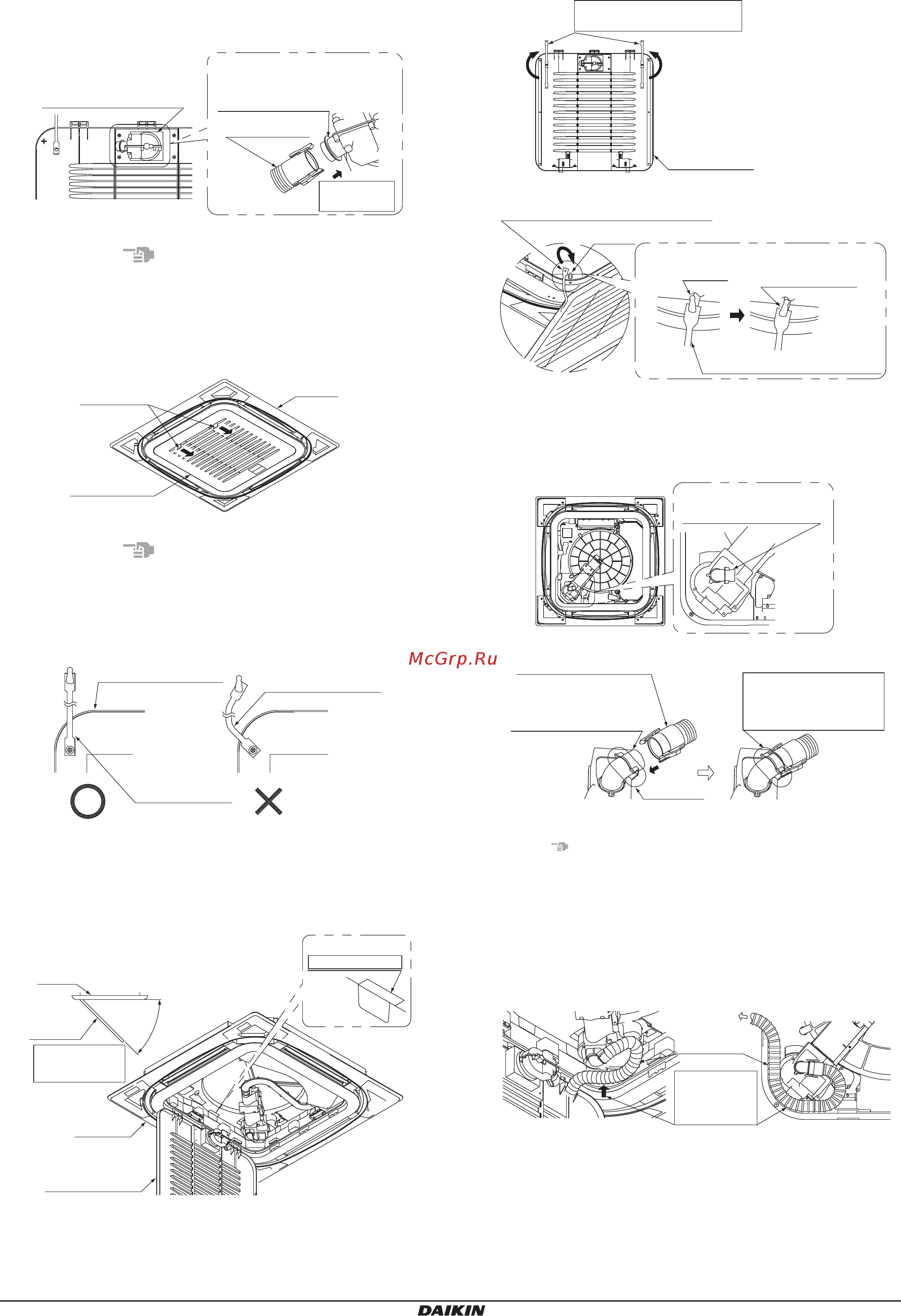

Руководство по монтажу BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
9
(5) Подсоедините противоположный конец гибкого шланга,
подсоединенного на шаге (3), на стороне воздухозаборной
решетки.
* Поверните соединение гибкого шланга на стороне
воздухозаборной решетки согласно направлению
монтажа последней, как показано на рисунке.
Соединение гибкого
шланга на стороне решетки
воздухозаборника
Соединение гибкого
шланга на стороне решетки
воздухозаборника
Гибкий шланг
Надежно
подсоедините
шланг.
Примечание
Убедитесь в том, что выступы надежно вошли в зацепление.
В противном случае возможны проблемы со сбором пыли.
(6) Сначала медленно поднимите воздухозаборную решетку,
а затем нажмите на две ручки и надежно закрепите
решетку на панели.
Панель
Ручки
(2 точки)
Решетка
воздухозаборника
Примечание
Воздухозаборная решетка при закрытии может зажать
шнуры для предотвращения падения.
Перед закрытием воздухозаборной решетки убедитесь
в том, что шнуры для предотвращения падения не
выступают за ее пределы.
Решетка воздухозаборника
Не должен выступать
Шнур для
предотвращения
падения
7-3 Крюк (B)
(1) Установите воздухозаборную решетку приблизительно под
углом 45° и зацепите крюки (в трех точках) за панель.
45°
Панель
Решетка
воздухоза
борника
Решетка
воздухозаборника
Панель
Угол установки
решетки
воздухозаборника
SUCTION GRILLE HOOKING SIDE
Дисплей на отметке
SUCTION GRILLE HOOKING SIDE
(2)
Как показано на рисунке, зацепите шнуры для предотвращения
падения воздухозаборной решетки за угловые крючки (на двух
углах).
Измените направления шнуров
для предотвращения падения.
Решетка
воздухозаборника
Крючок
Шнур для предотвращения падения
Крючок
Загните
крючок внутрь.
Шнур для предотвращения падения
(3) Подсоедините гибкий шланг (принадлежность (2)) на
стороне панели.
(Ориентация гибкого шланга (принадлежность (2)) не
имеет значения.)
Соединение гибкого
шланга на стороне панели
Надежно закрепите
выступы в крюках
(в двух точках).
Гибкий шланг
(принадлежность (2))
Соединение гибкого
шланга на стороне панели
Крюки
(2 точки)
Примечание
Убедитесь в том, что выступы надежно вошли в зацепление.
В противном случае возможны проблемы со сбором пыли.
(4) Надавите на присоединенный на шаге (3) гибкий шланг,
чтобы разместить его в панели.
Убедитесь, что шланг не зажат закрытой воздухозаборной
решеткой.
Гибкий
шланг
К решетке воздухозаборника
Надавите на
гибкий шлаг,
чтобы
разместить его
вдоль угла.
Содержание
- Декоративная панель с функцией автоматической очистки фильтра 1
- Руководство по монтажу 1
- Самоочищающаяся декоративная панель 1
- Меры предосторожности 2
- Руководство по монтажу 2
- Содержание 2
- 1 требования к месту монтажа согласованному с заказчиком 3
- 2 необходимое пространство для монтажа 3
- Место установки 3
- Принадлежности 3
- 2 удаление декоративных угловых крышек 4
- 3 направления монтажа решетки воздухозаборника 4
- Подготовка панели 4
- Удаление с панели воздухозаборной решетки защитного гофрированного картона и комплекта принадлежностей 4
- 1 крепление проставки принадлежность 1 5
- 3 удаление пылесборника 5
- Подготовка внутреннего агрегата 5
- 1 проверки перед закреплением панели 6
- 2 крепление жгута электропроводки принадлежность 4 6
- 2 крепление панели 6
- 3 крепление крышки коробки электрических компонентов 6
- Крепление панели к внутреннему агрегату 6
- 3 проверка панели 7
- Кабели на стороне панели 7
- Разъем 7
- 4 устранение зазоров между декоративной панелью и потолком 8
- 5 крепление пылесборника 8
- 1 крепление воздухозаборной решетки 9
- 2 крюк a 9
- 6 монтаж s образной трубы принадлежность 3 9
- Крепление воздухозаборной решетки и декоративных угловых крышек 9
- Крючок 9
- Крючок загните крючок внутрь 9
- 3 крюк b 10
- Загните крючок внутрь 10
- Крючок 10
- Шнур для предотвращения падения 10
- 4 крепление декоративных угловых крышек 11
- Настройки режима работы 11
- 1 отображение значка сбора пыли 12
- 1 убедитесь в том что крышки коробок электрических компонентов внутреннего агрегата наружного агрегата и самоочищающейся панели закрыты 12
- 2 включите питание внутреннего агрегата 12
- 2 настройки количества пыли 12
- 3 включение выключение индикатора на панели зеленый 12
- 3 выполните пробный запуск панели через две минуты после включения питания 12
- 4 таблица настроек 12
- Местные настройки 12
- Охл 12
- Пробный запуск 12
