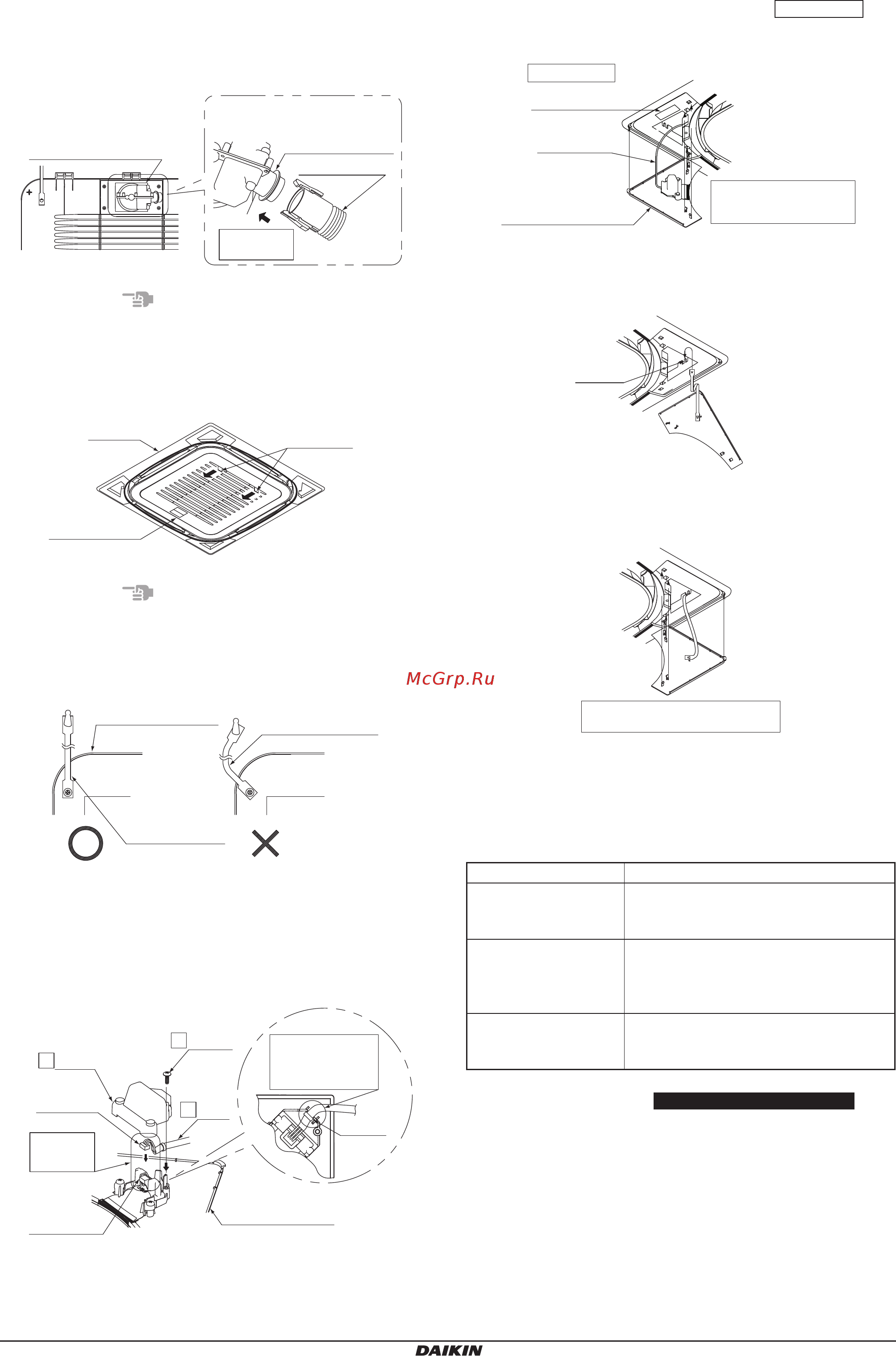

BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B Руководство по монтажу
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
10
(5) Подсоедините противоположный конец гибкого шланга,
подсоединенного на шаге (3), на стороне воздухозаборной
решетки.
* Поверните соединение гибкого шланга на стороне
воздухозаборной решетки согласно направлению
монтажа последней, как показано на рисунке.
Соединение гибкого
шланга на стороне решетки
воздухозаборника
Надежно
подсоедините
шланг.
Соединение гибкого
шланга на стороне решетки
воздухозаборника
Гибкий шланг
Примечание
Убедитесь в том, что выступы надежно вошли в зацепление.
В противном случае возможны проблемы со сбором пыли.
(6) Сначала медленно поднимите воздухозаборную решетку,
а затем нажмите на две ручки и надежно закрепите
решетку на панели.
Панель
Ручки
(2 точки)
Решетка
воздухозаборника
Примечание
Воздухозаборная решетка при закрытии может зажать
шнуры для предотвращения падения.
Перед закрытием воздухозаборной решетки убедитесь
в том, что шнуры для предотвращения падения не
выступают за ее пределы.
Решетка воздухозаборника
Не должен выступать
Шнур для
предотвращения
падения
7-4 Крепление декоративных угловых крышек
(1) Надежно подсоедините декоративную угловую крышку
(с дисплеем) к печатной плате, выполнив в обратном
порядке процедуру, описанную в разделе "4. Подготовка
панели" на стр. 3.
2
Обложка
3
Винт
1
Кабель
Разъем
Надежно
соедините
разъем.
Печатная плата
Декоративная угловая
крышка (с дисплеем)
Хомут
Аккуратно уложите
кабели так, чтобы
хомут располагался
на внутренней
стороне крышки.
(2) Прикрепите декоративную угловую крышку (с дисплеем)
к углу с выгравированным обозначением
DRAIN SIDE
.
Поместите подсоединенный кабель в угловое отверстие на
задней стороне потолка.
Нажмите и вставьте пять выступов
на декоративной угловой крышке
в отверстия в панели.
Декоративная угловая
крышка (с дисплеем)
Кабель
DRAIN SIDE
выгравированное
обозначение
(3) Зацепите все шнуры оставшихся декоративных угловых
крышек (три крышки) за соответствующие выступы на
панели.
Выступ
(4) Прикрепите декоративные угловые крышки (три крышки)
к панели.
Нажмите и вставьте пять выступов на декоративной
угловой крышке в отверстия в панели.
8. Настройки режима работы
Для автоматической очистки фильтра самоочищающейся
панели можно выбрать любой из следующих режимов работы.
Режим работы Описание
(1) Работа по таймеру
расписания
Выполняет автоматическую очистку
фильтра в течение установленного
периода, выбранного из восьми периодов.
(2) Работа в
промежутке с
00:00 до 03:00
Выполняет автоматическую очистку
фильтра в течение установленного на
заводе-изготовителе периода времени
(с 00:00 до 03:00).
(3) Работа с
автоматическим
управлением
Выполняет автоматическую очистку
фильтра в соответствии с опорным
сигналом управления.
В соответствии с пожеланиями заказчика задайте необходимый режим
работы, как описано в разделе Автоматическая очистка фильтра
руководства по эксплуатации самоочищающейся декоративной
панели.
При передаче оборудования объясните заказчику, когда
начнется автоматическая очистка фильтра, согласно
описаниям (1) … (3) из представленной выше таблицы.
