Daikin BYCQ140E2GFW1 [7/16] 3 проверка панели

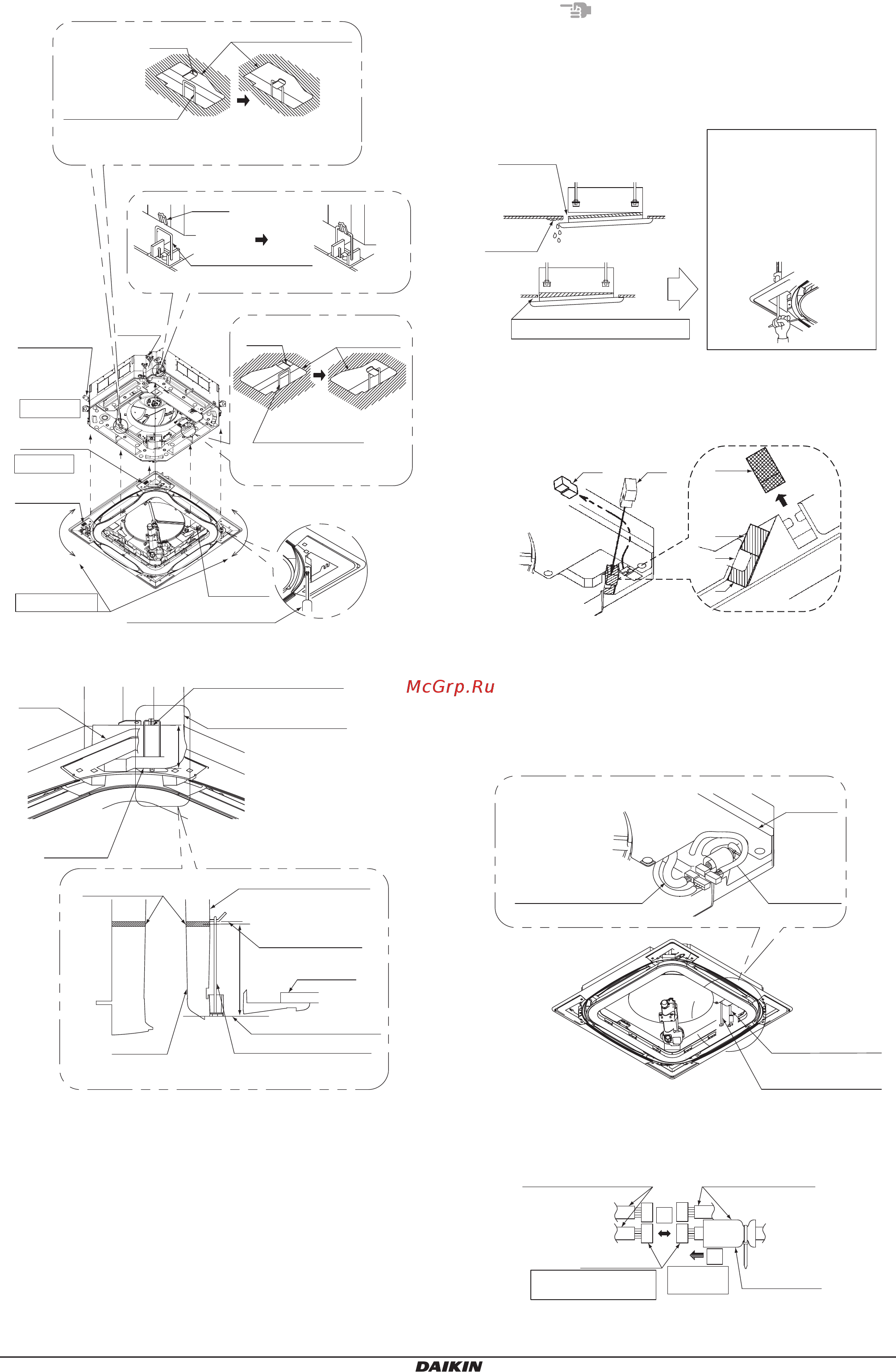

![Daikin BYCQ140E2GFW1 [7/16] 3 проверка панели](/views2/1763191/page7/bg7.png)
BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B Руководство по монтажу
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
6
Дренажный
разъем
Трубоп-
ровод
6–2
(5)
6-2
(4)
6-2
(6)
Крюк
Контрольное
отверстие
Кронштейны
временной защелки
Перед временным
подвешиванием
После временного
подвешивания
PIPING SIDE
выгравированное
обозначение
DRAIN SIDE
выгравированное
обозначение
Отрегулируйте
Отверстие
Инструмент (например, отвертка)
Монтажный кронштейн
6-2 (3)
6-2 (1)
Крюк
(4 точки)
Перед подвешиванием
После подвешивания
Крюк
Перед временным
подвешиванием
После временного
подвешивания
Кронштейны
временной защелки
Контрольное отверстие
6-2 (1)
107~112 мм
6–2
(6)
Панель
Нижняя
сторона
панели
Внутренний агрегат
Нижняя часть крюка
внутреннего агрегата
(Потолок не
показан для
удобства
объяснения)
107~112 мм
Уплотнение
Внутренний агрегат
Нижняя часть
крюка внутреннего
агрегата
Потолок
Монтажный кронштейн
Нижняя сторона панели
Панель
Сечения (4 точки)
Примечание
• Надежно затяните винты, в противном случае возможен
дефект, показанный на рисунке ниже.
• Если после окончательной затяжки винтов между потолком
и панелью имеется зазор, повторно отрегулируйте высоту
внутреннего агрегата.
Утечка
воздуха
Утечка
воздуха со
стороны
потолка.
Образование
загрязнений
Конденсация или капли
Убедитесь в отсутствии зазора.
Отрегулировать высоту блока
без снятия панели можно
через отверстия в ее углах,
если регулировки не влияют
на выравнивание дренажного
трубопровода внутреннего
агрегата. Порядок работы
описан в руководстве по
монтажу внутреннего агрегата.
6-3 Проверка панели
(1) Удалите уплотнение панели.
1 2 1
2
3
4
1 Удалите уплотнение панели
2 Вставьте уплотнение до соприкосновения
с выступом
3 Выступ
4 Уплотнение (принадлежность (8))
(2) Извлеките жгут электропроводки и кабели (на стороне
панели).
Панель
Жгут
электро-
проводки
Жгуты
электропроводки
Кабели
(на стороне панели)
Кабель
(на стороне панели)
(3) Подсоедините разъемы кабелей и переместите трубку из
стеклоткани, чтобы закрыть разъем.
Кабели
(на стороне панели)
Жгуты электропроводки
Разъем
Убедитесь в том, что соединения
выполнено надежно.
Сдвиньте трубку
из стеклоткани.
1
2
Трубка из
стеклоткани
