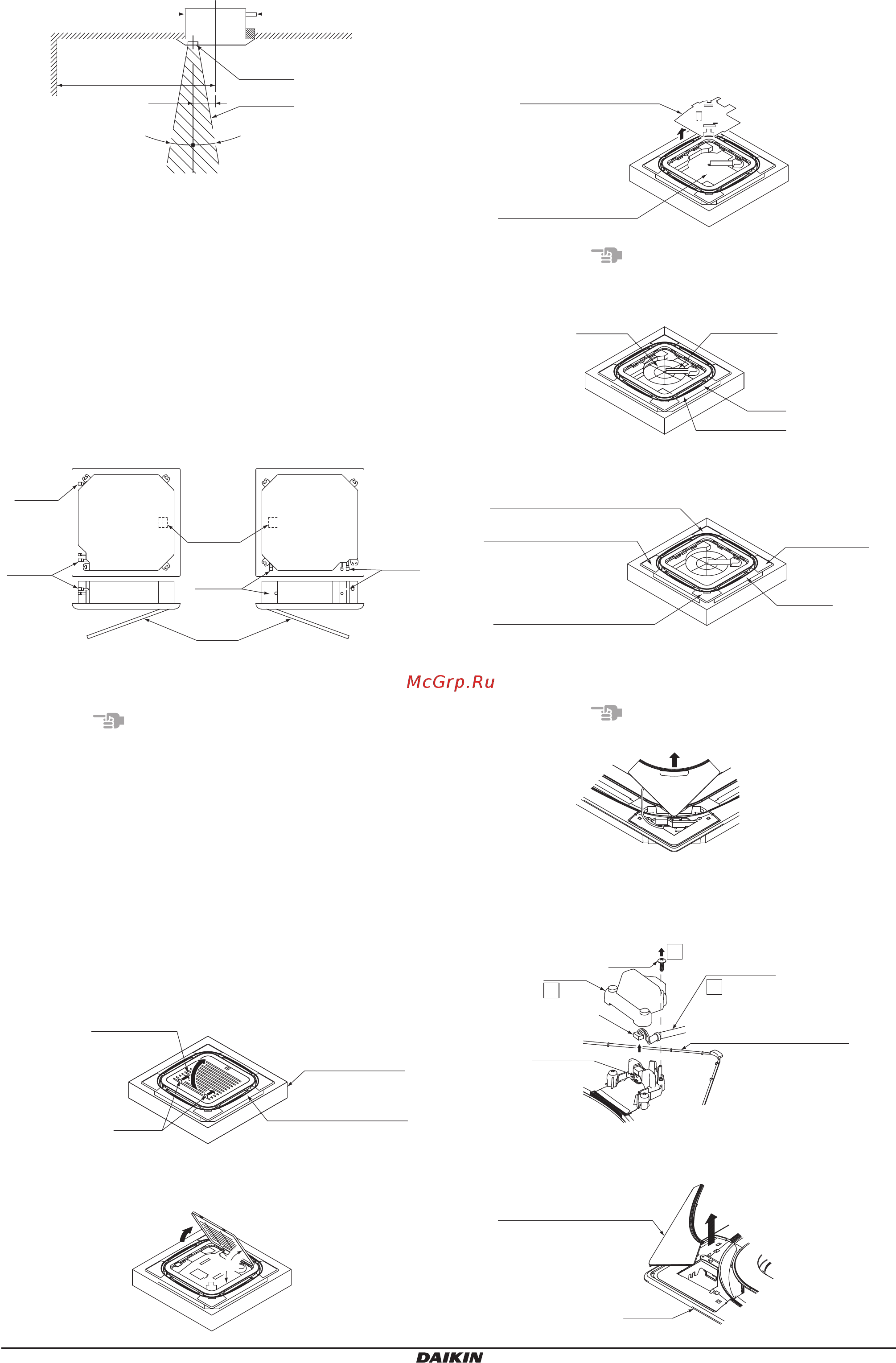

Руководство по монтажу BYCQ140E2GW1 + BYCQ140E2GFW1 + BYCQ140E2GFW1B
Самоочищающаяся декоративная панель
4P558847-1B 2019.02
3
1 2
3
10°
10°
256
4
5
1 Внутренний агрегат
2 Дренажный разъем
3 Не менее 1500 мм от стены. Этот промежуток
должен составлять по крайней мере 500 мм при
закрытом воздуховыпускном отверстии и
установленной блокирующей накладке.
4 Впуск сбора пыли
5 Пространство, необходимое для сбора пыли
пылесосом
3-3 Направления монтажа решетки
воздухозаборника
Выберите одно из следующих направлений монтажа решетки
воздухозаборника на панели.
Трубоп-
ровод
Трубоп-
ровод
Дренажный
разъем
Впуск
сбора
пыли
Дренажный
разъем
Решетка
воздухоза-
борника
4. Подготовка панели
Примечание
• При выполнении всех необходимых работ согласно разделу
"4. Подготовка панели" на стр. 3 панель должна
оставаться в упаковке (на нижней стороне).
•
Не допускается наклонное или вертикальное размещение
панели. Не оставляйте панель на объектах, имеющих выступы.
В противном случае поверхность панели может быть
поцарапана.
• Не прикладывайте какие-либо усилия к поворотной заслонке.
В противном случае блок может работать со сбоями.
4-1
Удаление с панели воздухозаборной
решетки, защитного гофрированного
картона и комплекта принадлежностей
(1)
Нажмите на ручки воздухозаборной решетки и поднимите их.
Декоративная панель
Ручки
Упаковка (низ)
Решетка воздухозаборника
(2) Откройте воздухозаборную решетку приблизительно на
45° и снимите ее с панели.
45°
(3) Удалите защитный гофрированный картон.
Удалите защитный гофрированный картон (сверху панели)
вместе с прикрепленными к его задней стороне
принадлежностями.
Защитный гофрированный
картон (верх)
(Принадлежности
на задней стороне.)
Защитный
гофрированный
картон (низ)
Примечание
Работая с панелью, не прикладывайте усилия к поворотной
заслонке, блоку щеток или воздушному фильтру.
Панель
Блок щеток
Воздушный фильтр
Поворотная заслонка
4-2 Удаление декоративных угловых крышек
Панель
Декоративная угловая крышка
Декоративная угловая крышка
Декоративная
угловая крышка
Декоративная угловая
крышка (с дисплеем)
(1) Поднимите и снимите декоративную угловую крышку
(с дисплеем) в направлении, указанном стрелкой.
Примечание
Не прикладывайте усилия к кабелю.
Operation/filter cleaning
(2) Удалите винты на задней стороне декоративной угловой
крышки (с дисплеем), откройте крышку печатной платы
и отсоедините от платы разъем, установленный на
переднем конце кабеля.
Обложка
Разъем
Кабель
Печатная плата
3
1
Винт
2
Декоративная угловая
крышка (с дисплеем)
(3) Снимите все оставшиеся декоративные угловые крышки
(три крышки) в направлении, указанном стрелкой.
Панель
Декоративная угловая крышка
